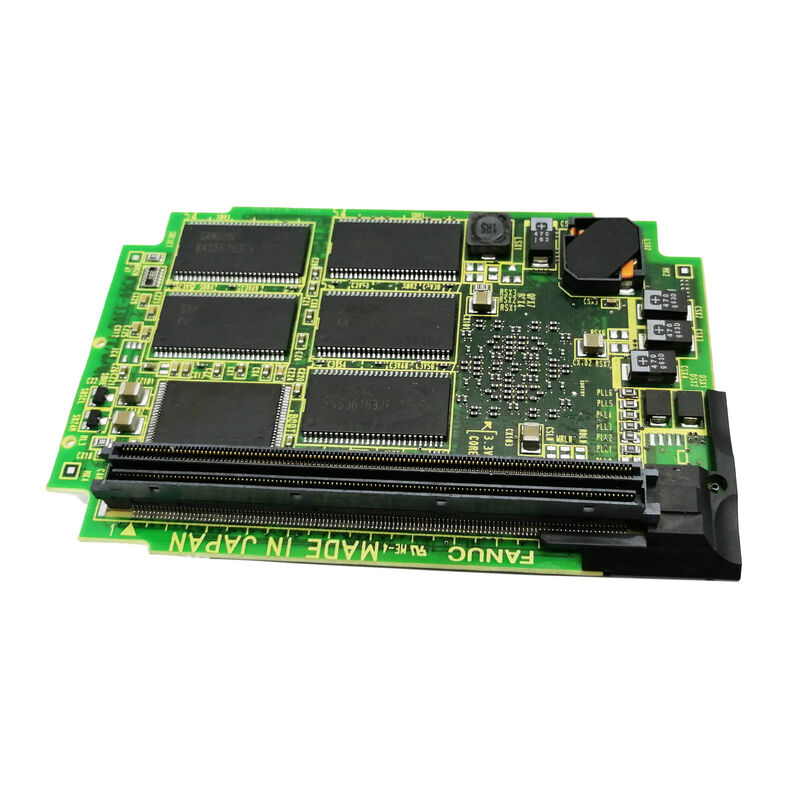

A20B-3300-0470 | FANUC B2 Pentium CPU-Modul – 64 MB DRAM / Serie 16i-B und 18i-B / Vorgänger von B3 / 0–60 °C

B2 – Die 64-MB-Pentium-CPU für die Serien 16i-B/18i-B

DNC Electronics bestätigt die A20B-3300-0470: „B2-Prozessor + DRAM-Modul für Steuerungen der Serien 16i und 18i. Pentium-CPU mit 64 MB DRAM Modell B. Passend für spätere Modell-B-Generation der Steuerungen der Serien 16i und 18i.“

A20B-3300-0470 (B2, 64 MB) und A20B-3300-0471 (B3, 128 MB) sind die beiden CPU-Moduloptionen für die FANUC-Plattformen der Serien 16i-B und 18i-B:

Der B2 (0470) mit 64 MB überbrückt zwischen den 16 MB der Pentium MMX-Generation und den 128 MB des B3 und bietet damit erheblichen Arbeitsspeicherspielraum für den 16i-B und 18i-B ohne die maximale 128 MB-Kapazität der B3-Generation.

Wichtige Spezifikationen

64 MB DRAM – praktischer Arbeitsspeicher

Der 64-MB-DRAM des B2-Moduls bietet ausreichend Arbeitsspeicher für standardmäßige bis mittelkomplexe 16i-B/18i-B-CNC-Konfigurationen:

Standard-Software-Optionssätze:Die am häufigsten installierten 16i-B/18i-B-Optionen – starres Gewindeschneiden, AICC, 5-Achsen-Transformationen, Servo-Tuning – laufen problemlos innerhalb der 64 MB Arbeitsspeicherzuteilung.

Typische Programmkomplexität:G-Code-Programme für typische Bearbeitungszentrums- und Drehzentrumsanwendungen werden ab 64 MB ohne Speicherbeschränkungen hinsichtlich der Look-Ahead-Tiefe oder der Ausführungsgeschwindigkeit ausgeführt.

Anzeige- und Systemfunktionen:Die Anzeigeverwaltung, Diagnosefunktionen und serielle Kommunikation der CNC arbeiten bei Standardsystemkonfigurationen alle innerhalb von 64 MB.

Für die am stärksten ausgestatteten 16i-B-Systeme bietet das B3-Modul (0471) mit 128 MB zusätzlichen Spielraum – aber das B2 mit 64 MB ist die richtige Spezifikation für die Systemkonfigurationen, die es verwenden.

Anwendungsszenarien

16i-B CNC B2 CPU-Fehler:Bei einer FANUC-CNC der Serie 16i-B mit einem B2-CPU-Modul kommt es zu Ausfällen auf Prozessorebene. Die A20B-3300-0470 wird identifiziert. Durch den Austausch wird die Verarbeitungskapazität von 64 MB wiederhergestellt.

Austausch des Standalone-Moduls 18i-B:Eine CNC der Serie 18i-B mit einer eigenständigen Hauptplatine A20B-3200-042x erfordert den Austausch des B2-CPU-Moduls. Der A20B-3300-0470 ist der bestätigte Ersatz.

FAQ

F1: Was ist der Unterschied zwischen B2 (A20B-3300-0470, 64 MB) und B3 (A20B-3300-0471, 128 MB)?

Beide bedienen die Plattform der Serie 16i-B/18i-B mit Verarbeitung der Pentium-Klasse. Der B3 bietet 128 MB DRAM – doppelt so viel Arbeitsspeicher wie der 64 MB des B2. Der B3 unterstützt umfangreichere 16i-B/18i-B-Konfigurationen und bedient auch den 21i-B (0471 ist für 16i-B, 18i-B und 21i-B bestätigt). Das B2 ist speziell das 64-MB-Modul für 16i-B und 18i-B ohne den erweiterten Speicher des B3.

F2: Ist A20B-3300-0470 (B2) ein geeigneter Ersatz für das frühere Pentium MMX-Modul A20B-3300-0600?

Sowohl A20B-3300-0600 (Pentium MMX, 16 MB) als auch A20B-3300-0470 (B2, 64 MB) bedienen die Serien 16i-B/18i-B. Ob der 0470 direkt dort angeschlossen werden kann, wo der 0600 eingebaut war, hängt von der Spezifikation des Hauptplatinensockels ab. Bestätigen Sie dies anhand der entsprechenden Hardware-Dokumentation, bevor Sie den Austausch durchführen.

F3: Hat der Austausch von A20B-3300-0470 Auswirkungen auf CNC-Parameter oder -Programme?

Nein. CNC-Parameter und -Programme befinden sich in SRAM- und FROM-Modulen getrennt von der CPU-Karte. Der Austausch von A20B-3300-0470 hat keine Auswirkungen auf gespeicherte Daten. Nach dem Einbau des Ersatzes bootet die CNC von FROM und liest die Parameter normal aus dem SRAM.

F4: Kann A20B-3300-0470 in eine Hauptplatine eingebaut werden, die für B3 (A20B-3300-0471) ausgelegt ist?

B2 und B3 sind unterschiedliche Kapazitätsmodule für dieselbe Plattform. Ob ein B2-Modul in einem Hauptplatinensockel kompatibel ist, der B3 unterstützt, hängt von der Speicherschnittstellenspezifikation ab – ein B2 funktioniert möglicherweise ordnungsgemäß, bietet jedoch nur 64 MB Arbeitsspeicher statt 128 MB. Bestätigen Sie dies anhand der FANUC 16i-B-Hardwaredokumentation, bevor Sie als Ersatz ein Modul mit geringerer Kapazität einbauen.
