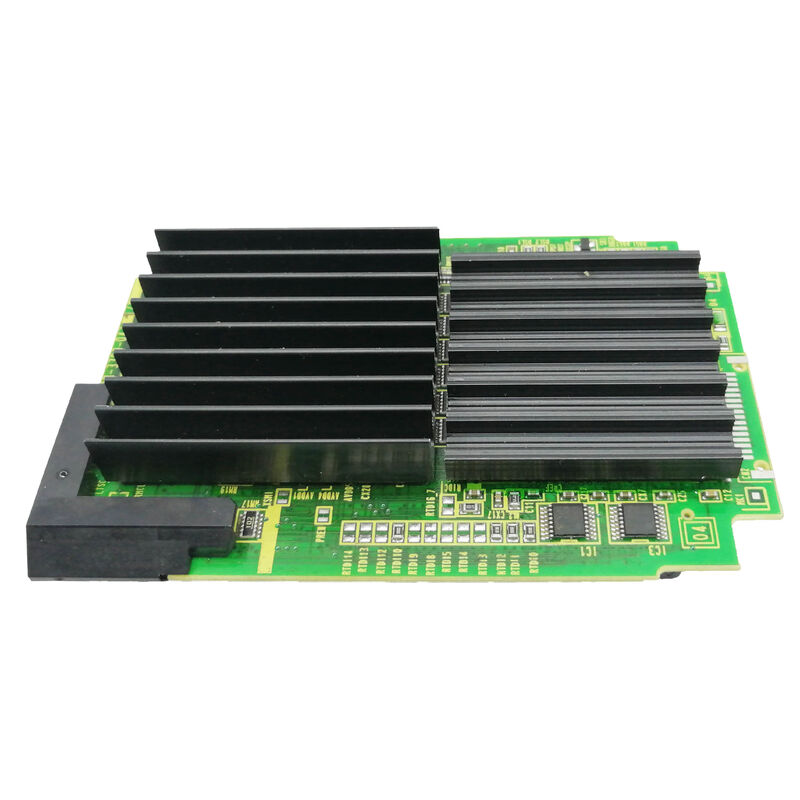

A20B-3300-0442 Fanuc PCB-Board A20B33000442 A2OB-33OO-O442

A20B-3300-0442 | FANUC FSSB 2-Pfad-16-Achsen-Servomodul B24 – Hochachsen-Mehrweg-CNC / 30i/31i/32i / A20B-3300-Serie

16 Achsen über 2 Pfade – das Hochachsen-CNC-Modul

Der A20B-3300-0442 kombiniert die höchste Achsenanzahl in der 044x-Familie (16 Achsen) mit der 2-Pfad-Architektur. Diese Kombination macht es zum Modul für die anspruchsvollsten CNC-Werkzeugmaschinenkonfigurationen – solche, bei denen eine 2-Wege-CNC viele Servoachsen gleichzeitig steuert.

16 Achsen verteilt auf 2 Bahnenbedeutet typischerweise:

• Pfad 1:Bis zu 8 Achsen – Hauptspindelservo, Revolver, Z-Achse, X-Achse, Y-Achse, C-Achse und Hilfsservofunktionen
• Pfad 2:Bis zu 8 Achsen – Gegenspindel, zweiter Revolver, zusätzliche Positionierungsachsen und sekundäre Servofunktionen. Alle 16 Achsen werden gemeinsam über die Dual-Path-FSSB-Kommunikation des A20B-3300-0442 koordiniert – eine Dichte an Servoachsenverwaltung, die nur mit der fortschrittlichen DSP-Verarbeitung in diesem Modul erreichbar ist.

Wichtige Spezifikationen

FSSB-Datendichte – Koordinierung von 16 Laufwerken pro Zyklus

Die Verwaltung von 16 Antrieben in einer 2-Pfad-FSSB-Konfiguration innerhalb jedes Servointerpolationszyklus erfordert eine erhebliche Datenbandbreite und -verarbeitung: Jeder FSSB-Zyklus muss:

1. Übertragen Sie Positionsbefehle an 16 einzelne Antriebe (aufgeteilt auf 2 FSSB-Daisy-Chains)
2. Erhalten Sie Encoder-Feedback von 16 einzelnen Antrieben
3. Synchronisieren Sie die Daten zwischen Pfad 1 und Pfad 2, um die Programmkoordination mit mehreren Pfaden aufrechtzuerhalten. Die DSP-basierte Verarbeitung des A20B-3300-0442 verarbeitet diese vollständige FSSB-Transaktion mit 16 Achsen und 2 Pfaden innerhalb der Interpolationsperiode und liefert so die Servoaktualisierungsrate, die für eine reibungslose, präzise Bewegung auf allen 16 Achsen gleichzeitig erforderlich ist.

Anwendungsszenarien

Komplexer Fehler im Dreh-Fräszentrum-Servomodul:Ein FANUC 30i-gesteuertes Dreh-Fräszentrum mit zwei Revolvern, zwei Spindeln, Y-Achsen und C-Achsen entwickelt FSSB-Alarme über mehrere Achsen. Als Fehler wird A20B-3300-0442 identifiziert. Durch den Austausch wird die 16-Achsen-2-Pfad-FSSB-Kommunikation wiederhergestellt.

FMS-Servoerweiterung:Die FANUC CNC eines flexiblen Fertigungssystems fügt neue Servoachsen für eine zusätzliche Bearbeitungsstation hinzu. Die 16-Achsen-Kapazität des A20B-3300-0442 bietet Spielraum für die erweiterte Achsenbestückung.

FAQ

F1: Wie werden 16 Achsen auf die 2 Pfade im B24-Modul verteilt?

Die Achsen-zu-Bahn-Zuordnung wird über die Systemparameter der CNC konfiguriert – nicht fest im Modul verdrahtet. Typischerweise sind jedem Pfad 8 Achsen zugeordnet, eine ungleichmäßige Aufteilung (z. B. 10+6) ist jedoch je nach Maschinenkonfiguration möglich. Das Modul stellt insgesamt 16 FSSB-verwaltete Achsen bereit; Die Pfadzuweisung ist eine Softwarekonfiguration.

F2: Ist A20B-3300-0442 das FSSB-Modul mit der höchsten Achse im FANUC 30i-Ökosystem?

Unter der in dieser Sitzung bestätigten A20B-3300-044x-Familie ist A20B-3300-0442 mit 16 Achsen die am höchsten spezifizierte Familie. Die breitere A20B-3300-Familie umfasst Module mit bis zu 36 Achsen für spätere Robotersteuerungsgenerationen (R-30iB Plus: A20B-3300-0815), diese bedienen jedoch unterschiedliche Plattformen. Bestätigen Sie den geltenden Höchstwert für die jeweilige 30i/31i/32i-CNC anhand der Hardwaredokumentation.

F3: Erfordert der Austausch von A20B-3300-0442 eine Neueingabe der Servoparameter für alle 16 Achsen?

Nein. Alle 16 Achsen-Servoparameter befinden sich im Haupt-SRAM der CNC. Die CNC lädt sie nach der Montage des Ersatzes automatisch neu. Überprüfen Sie die Servoreaktion bei niedriger Geschwindigkeit auf allen 16 Achsen über beide Programmpfade hinweg, bevor Sie zur vollen Produktion zurückkehren.

F4: Kann A20B-3300-0442 verwendet werden, um eine 30i-CNC von einem FSSB-Modul mit niedrigerer Achse aufzurüsten?

Die maximale Achsenanzahl der 30i-CNC wird auch durch Softwareoptionen und die Hauptplatinenspezifikation begrenzt – nicht nur durch das FSSB-Modul. Ob der Einbau von A20B-3300-0442 zusätzliche Achsen über die derzeit aktiven hinaus freischaltet, hängt von der Konfiguration der Softwareoptionen der CNC ab. Informationen zum Verfahren zur Achsenerweiterung finden Sie in der Hardwaredokumentation der FANUC 30i-Serie.

F5: Welche Achsenanzahl ist pro FSSB-Pfad in A20B-3300-0442 verfügbar?

Mit insgesamt 16 Achsen und 2 FSSB-Pfaden bietet die typische Aufteilung bis zu 8 Achsen pro Pfad – eine FSSB-Daisy-Chain pro Pfad. Jede Kette kann mehrere Servoantriebsmodule (SVM1, SVM2, SVM3) bis zur 8-Achsen-Grenze pro Kette verbinden. Die genaue Konfiguration richtet sich nach den FSSB-Achszuordnungsparametern.
