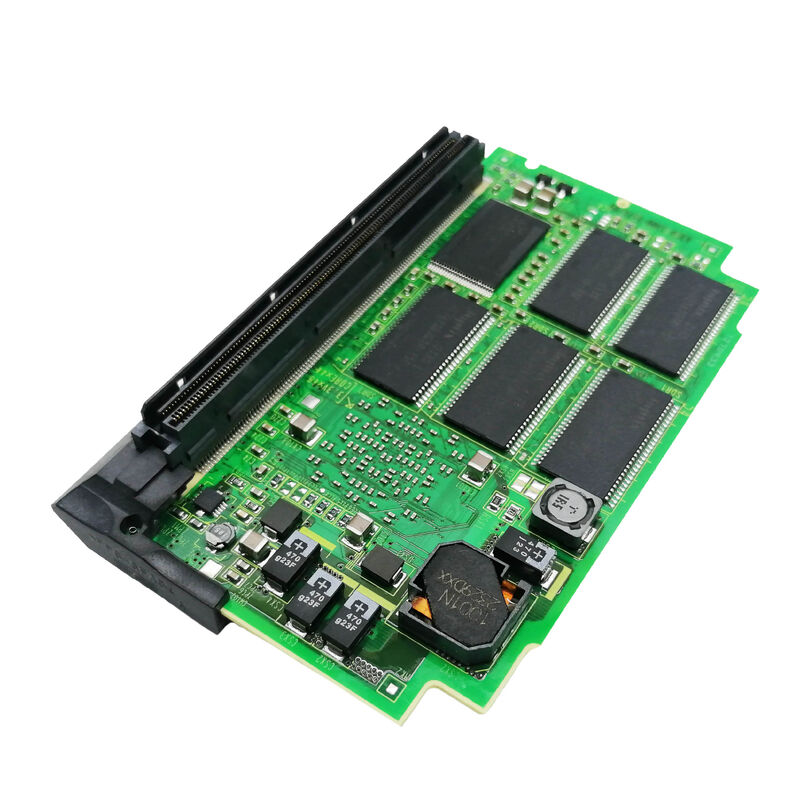

A20B-3300-0440 Fanuc Leiterplatte A20B33000440 A2OB-33OO-O44O

A20B-3300-0440 | FANUC FSSB 2-Pfad-Achsen-Servomodul B26 – 30i / 31i / 32i / R-30i / DSP4 / Mehrpfad-Servoerweiterung

2-Pfad-Servomodul – Was „2-Pfad“ bedeutet

„2 PATH“ bezieht sich in der CNC-Terminologie von FANUC auf eine 2-Pfad-Steuerung – eine CNC-Konfiguration, bei der zwei unabhängige Programmsequenzen gleichzeitig innerhalb derselben Steuerung ausgeführt werden. Jeder Pfad verfügt über einen eigenen Programmblock, eine eigene Spindel, einen eigenen Satz Servoachsen und ein eigenes Koordinatensystem. Dies unterscheidet sich von der mehrachsigen Einzelpfadsteuerung. Bei Einbahnsystemen tragen alle Achsen zu einem koordinierten Bewegungsablauf bei.

In 2-Pfad-Systemen arbeiten die beiden Pfade unabhängig voneinander – Pfad 1 dreht möglicherweise die Hauptspindel, während Pfad 2 gleichzeitig die Gegenspindel bearbeitet und jeweils unterschiedliche Programmblöcke ausführt. Der A20B-3300-0440 bietet die FSSB-Servoschnittstelle, die diese 2-Pfad-Architektur unterstützt – seine beiden FSSB-Pfade verbinden sich mit den Servoantrieben, die beide CNC-Programmpfade gleichzeitig bedienen.

Wichtige Produktinformationen

DSP4 – Fortschrittliche Servoverarbeitungstechnologie

Der A20B-3300-0440 nutzt die DSP4-Technologie (Digital Signal Processor, 4. Generation). DSP4 ist FANUCs fortschrittlicher Servoverarbeitungs-ASIC für die 30i/31i/32i-Plattform – Nachfolger des C5410A, der in den 039x-Servokarten der B-Generation verwendet wird. DSP4 bietet:

Höherer Verarbeitungsdurchsatz:Unterstützt mehr Achsen und eine komplexere Servokoordination pro Zeiteinheit – unerlässlich für die Konfigurationen mit hoher Achsenanzahl und Mehrpfaden der 30i-Plattform.

Fortschrittliche Servosteuerungsalgorithmen:DSP4-basierte Module unterstützen die neuesten FANUC HRV-Servosteuerungsmodi und bieten so eine höhere Servobandbreite und eine bessere Tracking-Leistung.

Mehrpfad-Synchronisation:Koordinierung der Servodaten für Achsen über zwei unabhängige CNC-Programmpfade innerhalb desselben FSSB-Zyklus.

Anwendungsszenarien

30i CNC 2-Wege-Bearbeitungssystem:Eine FANUC 30i CNC steuert eine Doppelrevolver-Drehmaschine mit unabhängigen Haupt- und Gegenspindelwegen. Der A20B-3300-0440 bietet FSSB-Servokommunikation für Achsen über beide Programmpfade gleichzeitig.

R-30i Roboter mit Mehrachszelle:Eine R-30i-Robotersteuerung in einer komplexen Automatisierungszelle nutzt den A20B-3300-0440, um ihre FSSB-Servokapazität für Robotergelenke und externe Achsen zu erweitern.

FAQ

F1: Was bedeutet die Bezeichnung „B26“ für A20B-3300-0440?

„B26“ ist die Modultypkennung innerhalb der A20B-3300-044x FSSB-Servomodulfamilie. „B“ kennzeichnet die Plattformkompatibilität der B-Generation. „26“ ist die spezifische Typennummer innerhalb dieser Generation, die diese 2-Pfad-Konfiguration von B24 (2-Pfad, 16 Achsen) und B11 (1-Pfad, 4 Achsen) unterscheidet. Bestätigen Sie die Bezeichnung des installierten Moduls anhand des Etiketts, bevor Sie ein Ersatzmodul beschaffen.

F2: Wie viele Servoachsen unterstützt der A20B-3300-0440 auf seinen beiden Pfaden?

Die Achsenanzahl für das B26-Modul wird in der entsprechenden Hardwaredokumentation der FANUC 30i-Serie definiert. In der Beschreibung wird „2 PATH AXIS SERVO MODULE“ ohne explizite Achsenanzahl angegeben – im Unterschied zu B24 (angegeben 16 Achsen) und B11 (angegeben 4 Achsen). Bestätigen Sie die genaue Achskapazität anhand des entsprechenden FANUC 30i/31i/32i-Hardwarehandbuchs.

F3: Ist A20B-3300-0440 mit A20B-3300-0442 (B24, 16 Achsen) austauschbar?

Bei beiden handelt es sich um 2-Pfad-FSSB-Module für die 30i-Plattform, aber B26 und B24 sind unterschiedliche Typenbezeichnungen mit unterschiedlichen Spezifikationen. Sie sind nicht austauschbar. Das richtige Modul für eine bestimmte Maschine wird dadurch identifiziert, dass die Modulbezeichnung mit der Spezifikation der Hauptplatine übereinstimmt.

F4: Erfordert der Austausch von A20B-3300-0440 Änderungen der Servoparameter?

Nein. Die Servoparameter für alle Achsen auf beiden Pfaden befinden sich im Haupt-SRAM der CNC. Nach dem Einbau des Ersatzmoduls lädt die CNC alle Servoparameter neu und stellt die FSSB-Kommunikation für beide Programmpfade wieder her. Überprüfen Sie die Servoreaktion bei niedriger Geschwindigkeit auf allen Achsen in beiden Pfaden, bevor Sie die Produktion wieder aufnehmen.
