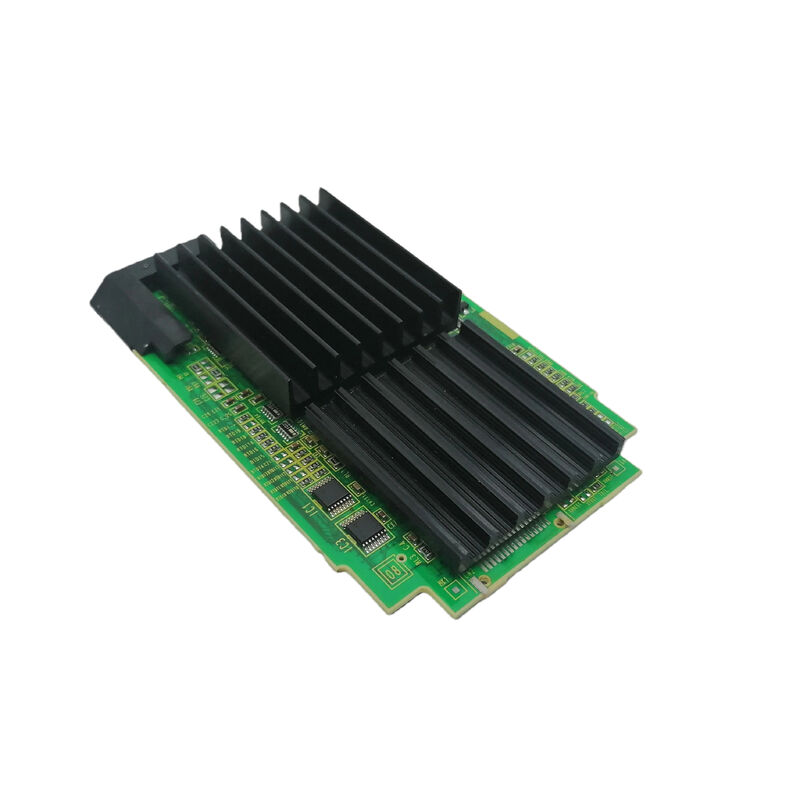

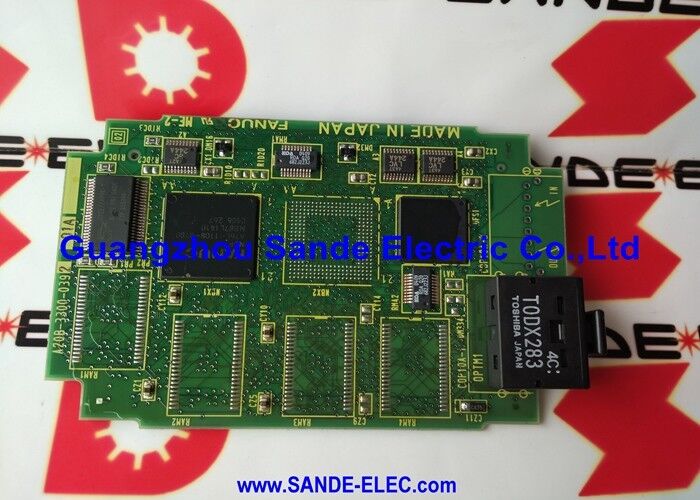

A20B-3300-0420 Fanuc Leiterplatte A20B33000420 A2OB-33OO-O42O

A20B-3300-0420 | Grafisches Benutzeroberflächenmodul von FANUC – 64 MB DRAM / dedizierter Anzeigeprozessor / CNC-Bedienerschnittstelle

GUI-Modul 64 MB – Dedizierte Anzeigeverarbeitung

Das A20B-3300-0420 ist ein dediziertes grafisches Benutzerschnittstellenmodul – eine Plug-in-Prozessorkarte, die ausschließlich der Bedieneranzeige und den grafischen Schnittstellenfunktionen der CNC zugeordnet ist.

Das Architekturprinzip von FANUC für fortschrittliche CNC-Systeme teilt die Verarbeitungsverantwortung auf:

Haupt-CPU-Modul:Verwaltet die G-Code-Ausführung, Servoachseninterpolation, PMC-Kontaktplan und alle Maschinensteuerungsfunktionen. Die Arbeitsbelastung skaliert mit der Komplexität der Maschine.

GUI-Modul (A20B-3300-0420):Verwaltet alles, was der Bediener sieht – Generierung von Bildschirminhalten, Darstellung von Werkzeugweggrafiken, Menüverwaltung, Verarbeitung von Tasteneingaben und PC-Funktion, sofern aktiviert. Die Verarbeitung des GUI-Moduls ist völlig unabhängig vom Bearbeitungsaufwand.

Diese Unabhängigkeit stellt sicher, dass die Anzeige auch dann reaktionsfähig und stabil bleibt, wenn die Haupt-CPU durch komplexe mehrachsige Bewegungsberechnungen stark ausgelastet ist.

Wichtige Spezifikationen

64 MB – Welche Displayverarbeitung benötigt diesen Speicher?

64 MB unterstützen den vollständigen GUI-Funktionssatz für die CNC-Plattform, die der 0420 bedient:

Anzeigepuffer:Ein Vollfarb-LCD-Display mit 800 x 600 Pixeln benötigt etwa 1,4 MB pro Bildpuffer. Mit vorderen und hinteren Puffern für reibungslose Bildschirmaktualisierungen verbraucht dies etwa 3 MB – deutlich innerhalb der 64 MB-Zuteilung.

Werkzeugweggrafiken:Die grafische Programmprüfungsfunktion der CNC stellt den Werkzeugweg als 3D- oder 2D-Grafik dar. Dies erfordert das Speichern der analysierten Werkzeugwegkoordinaten, die Durchführung der 3D-zu-2D-Projektion und die Beibehaltung des gerenderten Bildes im Speicher. 64 MB bieten hierfür auch bei komplexen Multitool-Programmen ausreichend Platz.

Menü- und Bildschirmstatusverwaltung:Alle CNC-Bildschirmansichten – POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH – behalten ihren aktuellen Inhalt gleichzeitig im Speicher des GUI-Moduls für einen sofortigen Bildschirmwechsel. Die kombinierten Statusdaten passen bequem in 64 MB.

PC-Funktionslaufzeit (falls aktiviert):Die PC-Funktionsschicht, sofern vorhanden, läuft parallel zur CNC-Anzeigefunktion. 64 MB bieten einen Arbeitsspeicher für Standard-PC-Funktionsanwendungen ohne Speicherbelastung.

Anwendungsszenarien

Fehler im GUI-Modul – Anzeigeverlust, während die CNC fortfährt:Bei einer FANUC-CNC tritt ein Anzeigefehler auf – das Bedienfeld zeigt kein Bild oder einen eingefrorenen Bildschirm, während die CNC mit der Bearbeitung fortfährt. Als Fehler wird A20B-3300-0420 identifiziert. Durch den Austausch wird die Anzeige wiederhergestellt.

Wartung des GUI-Moduls:Eine FANUC-CNC mit verlängerten Betriebszeiten wird einer Kontrollwartung unterzogen. Das A20B-3300-0420 wird ausgetauscht, um das Anzeigemodul wieder in einen bekanntermaßen guten Zustand zu versetzen und eine altersbedingte Verschlechterung der Anzeige zu verhindern.

FAQ

F1: Stoppt die Maschine, wenn A20B-3300-0420 während eines Bearbeitungszyklus ausfällt?

Die Haupt-CPU führt das Programm weiterhin aus – Achsenbewegungen und PMC-Sequenzen sind von einem Ausfall des GUI-Moduls nicht betroffen. Das Display zeigt einen Fehler an oder erlischt, sodass der Bediener den Zyklus nicht überwachen kann. Die richtige Maßnahme besteht darin, den aktuellen Programmblock sicher abschließen zu lassen und dann den GUI-Modulfehler zu beheben.

F2: Kann A20B-3300-0420 (64 MB) A20B-3300-0551 (128 MB) in derselben CNC ersetzen?

Dabei handelt es sich um unterschiedliche Speicherkonfigurationen des GUI-Moduls. Die 64-MB-Variante ist kein Ersatz für die 128-MB-Variante, wenn die CNC-Software oder die PC-Funktion 128 MB benötigt. Wenn die 64-MB-Kapazität jedoch für die spezifische CNC-Konfiguration ausreicht, ist der 0420 möglicherweise kompatibel. Bestätigen Sie vor dem Austausch anhand der entsprechenden FANUC-Hardwaredokumentation.

F3: Speichert das GUI-Modul irgendwelche CNC-Parameter oder Programme?

Nein. CNC-Parameter, Teileprogramme und PMC-Leiter befinden sich in speziellen SRAM- und FROM-Modulen auf der Hauptplatine. Der 64 MB große DRAM des GUI-Moduls ist ein flüchtiger Arbeitsspeicher – er speichert nur Anzeigestatus- und Laufzeitdaten. Der Austausch von A20B-3300-0420 hat keinen Einfluss auf gespeicherte Bearbeitungsdaten.

F4: Welche CNC-Plattformen verwenden A20B-3300-0420?

Der A20B-3300-0420 bedient FANUC-CNC-Plattformen mit der modularen GUI-Architektur A20B-3300 – hauptsächlich CNCs der i-Serie mit dedizierten Anzeigemodulsteckplätzen. Bestätigen Sie das entsprechende CNC-Modell anhand der Ersatzteiltabelle der Hardwaredokumentation.

F5: Ist die A20B-3300-0420 (64 MB) für CNC-Systeme mit PC-Funktion geeignet?

Für PC-Funktionsanwendungen mittleren Umfangs sind 64 MB ausreichend. Standardmäßige HMI-Anpassungen, DNC-Kommunikationssoftware und Produktionsdatenerfassungsanwendungen werden normalerweise innerhalb einer 64 MB großen GUI-Modullaufzeit ausgeführt. Wenn die PC-Funktionsanwendung einen höheren Speicherbedarf hat, ist das 128-MB-GUI-Modul (A20B-3300-0551) besser geeignet.
