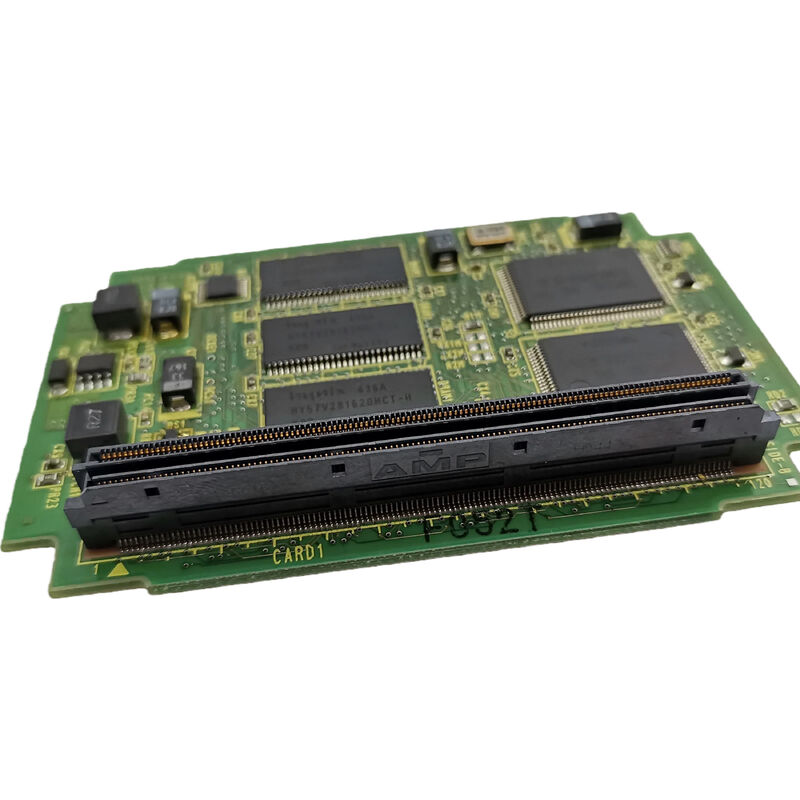

A20B-3300-0393 | FANUC 2-Achsen-FSSB-Servosteuerkarte – Einkanal-/2-Achsen-CNC-Modul/Serie A20B-3300-039x

2-Achsen-FSSB – Kompakte Servosteuerung

Der A20B-3300-0393 bietet eine 2-Achsen-FSSB-Servosteuerung in einer einzigen Steckkarte. Während sich die 8-Achsen- (0390) und 6-Achsen-Varianten (0391) derselben Familie an mehrachsige Maschinen und Robotersteuerungen richten, eignet sich die 2-Achsen-Karte für Anwendungen, bei denen nur zwei Servoachsen eine FSSB-angebundene Steuerung benötigen.

Zwei Achsen sind das grundlegende Minimum für CNC-Bewegungen – und decken einen erheblichen Teil der CNC-Werkzeugmaschinen ab:

Grundlegende CNC-Drehmaschinen:Das einfachste CNC-Drehzentrum steuert die Z-Achse (Schlittenbewegung entlang des Bettes) und die X-Achse (Querschlittenbewegung zur Durchmesserkontrolle). Genau 2 Achsen. Der A20B-3300-0393 deckt diese Konfiguration vollständig mit einer Karte ab.

2-Achs-Schleifmaschinen:Ein Flachschleifer oder Rundschleifer mit Servo-X- und Z-Achsen – nicht mehr – verwendet eine 2-Achsen-Servosteuerung.

Zusätzliche 2-Achsen-Positionierer:In Roboterzellen oder FMS (Flexible Manufacturing Systems) übernehmen 2-Achsen-Servopositionierer die Werkstückausrichtung oder -übergabe. Der A20B-3300-0393 bietet die FSSB-Servoschnittstelle für diese peripheren Servoeinheiten.

Servo-Upgrades von analog auf FSSB:Maschinen, die ursprünglich eine analoge Servoschnittstelle verwendeten, können beim Upgrade auf FSSB-kompatible Antriebe A20B-3300-0393 verwenden, um die FSSB-Hostschnittstelle für eine 2-Achsen-Konfiguration bereitzustellen.

Wichtige Spezifikationen

A20B-3300-039x-Familie – Optionen für die Achsenanzahl

Die Servokartenfamilie 039x C5410A deckt den gesamten Bereich der FSSB-Achsenanzahl ab:

Die 2-Achsen-Karte ist das kompakte Ende dieser Familie und bietet die wesentliche FSSB-Servoschnittstelle für die grundlegendsten CNC-Achsenkonfigurationen. Trotz der geringeren Achsenanzahl verwendet es die gleiche FSSB-Technologie und Servosteuerungsarchitektur wie die Geschwister mit der höheren Achsenanzahl.

Anwendungsszenarien

2-Achsen-CNC-Drehmaschine-Servokartenfehler:Die Z- und X-Achsen einer CNC-Drehmaschine entwickeln gleichzeitig FSSB-Kommunikationsalarme. Als Fehler wird A20B-3300-0393 identifiziert. Durch den Austausch wird die FSSB-Kommunikation der Z- und X-Achse wiederhergestellt.

2-Achsen-Positionierer-Servoschnittstelle:Der 2-Achsen-Servopositionierer einer Roboterzelle verwendet A20B-3300-0393 als FSSB-Servokarte für seine Positionsantriebe.

FAQ

F1: Was passiert, wenn die FSSB-Daisy-Chain zwischen den beiden Laufwerken unterbrochen wird?

Wenn das Glasfaserkabel zwischen Antrieb 1 und Antrieb 2 defekt ist, kann die FSSB-Karte nicht mehr mit Antrieb 2 kommunizieren. Achse 2 generiert FSSB-Kommunikationsalarme. Die Integrität beider Glasfaserverbindungen – von der Karte zu Laufwerk 1 und von Laufwerk 1 zu Laufwerk 2 – muss gewahrt bleiben, damit beide Achsen funktionieren.

F2: Kann A20B-3300-0393 mehr als zwei Achsen antreiben, wenn der FSSB-Kette zusätzliche Antriebe hinzugefügt werden?

Nein. Der A20B-3300-0393 ist nur für 2 Achsen konfiguriert. Die FSSB-Protokollkonfiguration der Servokarte definiert, wie viele Antriebe in jedem FSSB-Frame adressiert werden. Das Hinzufügen eines dritten Laufwerks zur Daisy-Chain wird nicht erkannt – es werden nur 2 Achsen bedient.

F3: Erfordert der Austausch von A20B-3300-0393 eine erneute Eingabe der Servoparameter?

Nein. Die Servoparameter für beide Achsen befinden sich im Haupt-SRAM der CNC. Nach der Montage des Ersatzes lädt die CNC die Parameter automatisch neu. Überprüfen Sie die Servoreaktion bei niedriger Geschwindigkeit auf beiden Achsen, bevor Sie die Produktion wieder aufnehmen.

F4: Ist die FSSB-Verbindung von A20B-3300-0393 identisch mit der von A20B-3300-0391 (6-Achsen)?

Beide nutzen die gleiche physische FSSB-Schnittstelle – einen Glasfaseranschluss, der mit dem ersten Laufwerk in der Daisy-Chain verbunden ist. Die Glasfaserkabel und die Antriebshardware sind mit der gesamten 039x-Familie kompatibel. Der Unterschied besteht in der Anzahl der Laufwerke, für die das Protokoll der Karte konfiguriert ist: 2 für A20B-3300-0393, 6 für A20B-3300-0391.
