A20B-3300-0362 | FANUC-Anzeigesteuerungsmodul – CNC-Bedienerschnittstelle/Anzeigetreiber/Serie A20B-3300-036x

Display-Steuermodul – Dedizierte Display-Verarbeitung

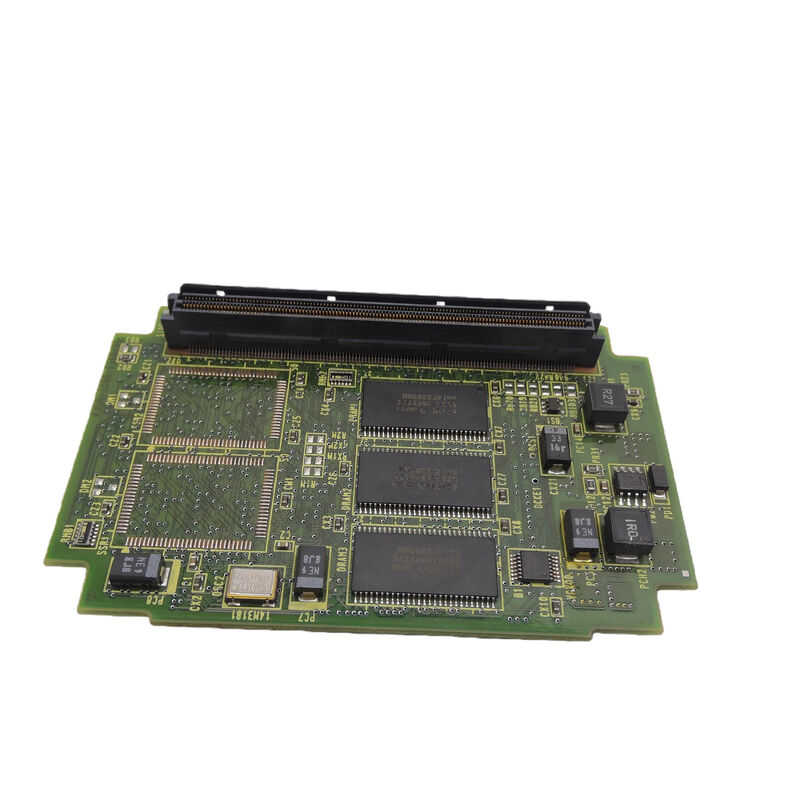

Das A20B-3300-0362 ist ein Display-Steuermodul – eine spezielle Steckkarte, die die Bediener-Display-Schnittstelle der CNC verwaltet. Anstatt das Haupt-CPU-Modul mit der Display-Verwaltung zu belasten, weist die FANUC-Architektur die Display-Steuerung einem dedizierten Modul zu.

Diese Trennung bietet wichtige betriebliche Vorteile:

Unabhängige Anzeigebandbreite:Die Haupt-CPU kann sich vollständig auf die Bewegungsinterpolation, die Servokoordination und die PMC-Ausführung konzentrieren, ohne Verarbeitungsressourcen mit der Anzeigeaktualisierung und der Bildschirmverwaltung zu teilen.

Stabile Bedienoberfläche:Selbst wenn das Bewegungssystem der CNC auf maximaler Rechenlast steht – komplexe 5-Achsen-Konturierung, Mehrachsen-Vorausschau, schnelle Blockverarbeitung – sorgt das Anzeigemodul für reibungslose Bildschirmaktualisierungen und eine reaktionsschnelle Verarbeitung von Tasteneingaben.

Modulare Fehlerisolierung:Wenn am Anzeigemodul ein Fehler auftritt, wird die Bearbeitungsfähigkeit der CNC nicht beeinträchtigt. Umgekehrt kann ein Haupt-CPU-Fehler über ein funktionierendes Anzeigemodul diagnostiziert werden, das möglicherweise weiterhin Alarm- und Statusinformationen liefert.

Wichtige Produktinformationen

A20B-3300-036x – Architektur der Anzeigesteuerung

Innerhalb der A20B-3300-Serie umfasst die 036x-Reihe anzeigebezogene Steuermodule. Das A20B-3300-0362 ist das Display-Steuermodul innerhalb dieser Gruppe – es verwaltet den Datenfluss vom softwaregenerierten Bildschirminhalt der CNC zur physischen Display-Hardware des Bedieners.

Die Anzeigesteuerung in einer FANUC-CNC umfasst mehrere Ebenen:

Videogenerierung:Konvertieren der internen Anzeigedaten der CNC – Textzeichen, Grafikprimitive, Cursorposition – in das Videosignalformat, das der Controller des LCD-Anzeigefelds erwartet.

Darstellung von Charakteren und Grafiken:Das Anzeigemodul kann den ROM-basierten Zeichensatz enthalten, der für die CNC-Textanzeige verwendet wird, und die Grafikwiedergabelogik für grafische Elemente (Achsenpositionsgrafiken, Alarmanzeigen, Bildschirmschaltflächen).

Synchronisierung anzeigen:Erzeugt die horizontalen und vertikalen Synchronisationssignale, die ein stabiles Anzeige-Timing gewährleisten und sicherstellen, dass jede Pixelzeile an der richtigen Position innerhalb des Anzeigerahmens geschrieben wird.

Schlüsseleingabeverarbeitung:Die Tastenmatrix-Scans der Bedienertastatur werden oft vom Controller der Anzeigeeinheit verwaltet – das Anzeigemodul kann Tastenscandaten verarbeiten und decodierte Tastencodes an die Haupt-CPU weiterleiten.

Anwendungsszenarien

CNC-Anzeigefehler:Bei einer FANUC-CNC treten Anzeigeprobleme auf – verzerrter Bildschirm, falsche Zeichenanzeige oder Anzeigeverlust, während die CNC mit der Bearbeitung fortfährt. Als Fehler wird das Display-Steuermodul A20B-3300-0362 identifiziert. Durch den Austausch wird die korrekte Anzeigefunktion wiederhergestellt.

Wartung des Anzeigesystems:Eine FANUC CNC-Steuerung wird elektronisch gewartet. Das Display-Steuermodul A20B-3300-0362 wird zusammen mit anderen alternden Steuermodulen ersetzt.

FAQ

F1: Beeinträchtigt der Ausfall von A20B-3300-0362 die CNC-Bearbeitungsfähigkeit?

Das Display-Steuermodul übernimmt die Bedienerschnittstelle – die Bildschirm- und Tastaturfunktionen. Wenn dies fehlschlägt, verliert der Bediener die visuelle Schnittstelle, aber die zentralen Bearbeitungsfunktionen der CNC (Programmausführung, Servosteuerung, PMC) werden auf dem Haupt-CPU-Modul fortgesetzt. In der Praxis ist ein sicherer Betrieb ohne funktionierendes Display nicht möglich, die Maschine stoppt jedoch nicht mechanisch aufgrund eines Ausfalls des Anzeigemoduls.

F2: Welche FANUC CNC-Modelle verwenden A20B-3300-0362?

Die Display-Steuermodule A20B-3300 bedienen verschiedene CNC-Generationen von FANUC, die die modulare Display-Controller-Architektur nutzen. Bestätigen Sie das spezifische CNC-Modell anhand der Ersatzteiltabelle des entsprechenden FANUC CNC-Hardware-Handbuchs.

F3: Erfordert der Austausch von A20B-3300-0362 eine Softwarekonfiguration?

Das Display-Steuermodul ist eine Hardware-Schnittstellenkarte – nach dem Austausch ist normalerweise keine Softwarekonfiguration erforderlich. Die Anzeigefunktion wird automatisch wiederhergestellt, wenn das Ersatzmodul eingebaut wird und das System hochfährt. Bestätigen Sie anhand der entsprechenden FANUC-Servicedokumentation.

F4: Welche Beziehung besteht zwischen A20B-3300-0362 und dem GUI-Modul (A20B-3300-0551)?

Das GUI-Modul (A20B-3300-0551) bietet leistungsstarke Grafikverarbeitung mit 128 MB DRAM für erweiterte Anzeige- und PC-Funktionen. Das A20B-3300-0362 ist ein Display-Steuermodul der 036x-Reihe – einer früheren oder andersstufigen Display-Schnittstellenarchitektur. Sie repräsentieren unterschiedliche Display-Management-Ansätze für verschiedene FANUC-CNC-Generationen oder -Konfigurationen.
