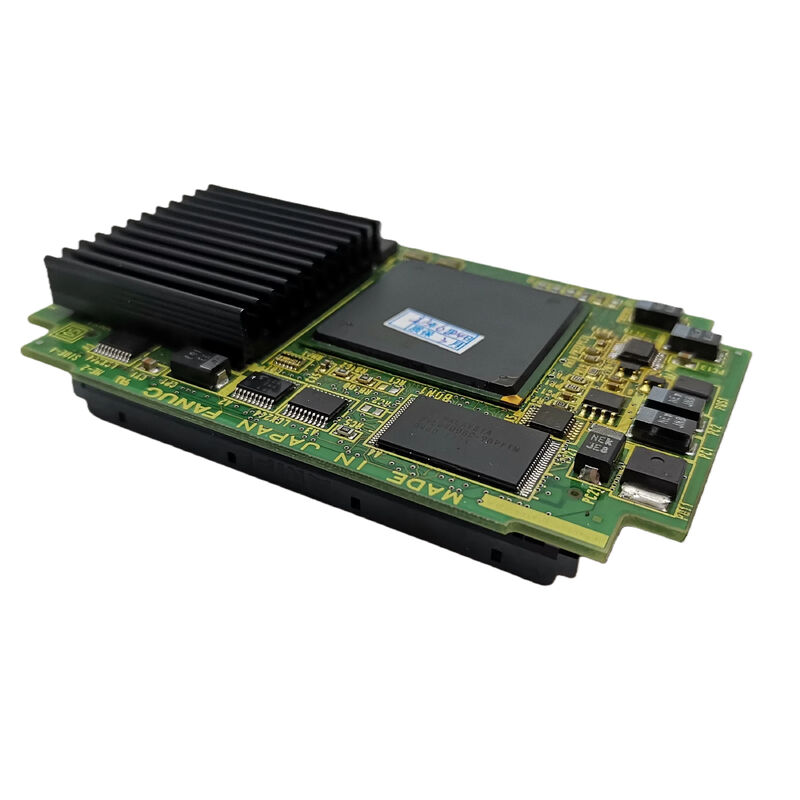

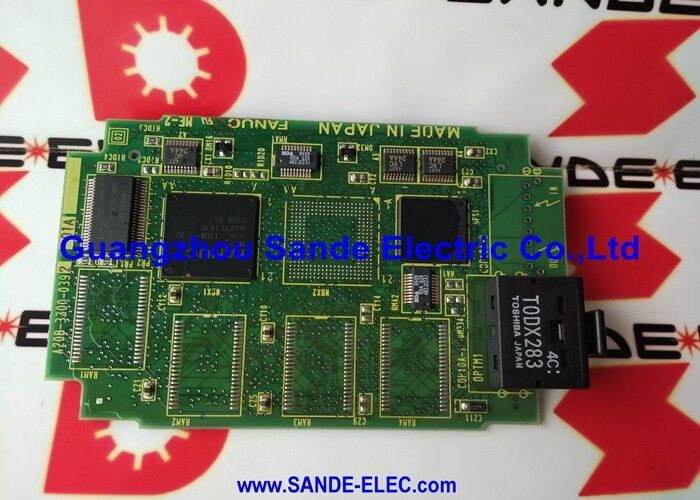

A20B-3300-0341 Fanuc Leiterplatte A20B33000341 A2OB-33OO-O34I

A20B-3300-0341 | FANUC LCD/MDI-Anzeigetreiber und Grafikmodul – 0i-B / 16i-B / 18i-B / 21i-B CNC / Plug-In-Grafikkarte

Display-Treiber + MDI-Schnittstelle – zwei Funktionen, ein Modul

Der A20B-3300-0341 vereint zwei Bedienoberflächenfunktionen in einem Steckmodul:

LCD-Display-Treiber:Die CNC generiert ihren Bildschirminhalt – Achspositionen, Programmlisten, Alarmmeldungen, Menüs – als Anzeigedaten. Der A20B-3300-0341 nimmt diese Daten auf und steuert das LCD-Panel mit den richtigen Videosignalen: Timing (horizontale Synchronisierung, vertikale Synchronisierung, Pixeltakt), Farbdaten (RGB) und Steuerbefehle für die Hintergrundbeleuchtung. Das LCD-Panel zeigt genau das an, was die Anzeigesoftware der CNC gerendert hat.

MDI-Tastaturschnittstelle:MDI (Manual Data Input) ist die CNC-Tastatur für manuelle Programmeingabe, Parameteränderungen und Tippbetrieb. Der A20B-3300-0341 scannt die MDI-Tastaturmatrix, erkennt Tastendrücke, entprellt die Signale und meldet Tastencodes zur Aktion an den Hauptprozessor der CNC.

Die Kombination dieser beiden Funktionen auf einem Modul vereinfacht den Anschluss an das Bedienpanel – eine Steckkarte übernimmt die gesamte Hardwareebene der Bedienoberfläche.

Wichtige Spezifikationen

Grafikverarbeitung – mehr als nur eine einfache Anzeige

Die Bezeichnung „Grafikmodul“ bestätigt, dass der A20B-3300-0341 mehr als nur das Videosignal-Timing beherrscht. Die Grafikverarbeitung umfasst:

Zeichenwiedergabe:Konvertieren von ASCII/Unicode-Zeichencodes aus den Anzeigedaten der CNC in die auf dem Bildschirm angezeigten Pixelmuster – Verwaltung des Zeichensatz-Font-ROM und Rendern jedes Zeichens an der richtigen Bildschirmposition.

Grafische Elemente:CNC-Anzeigebildschirme umfassen grafische Komponenten – Achsenpositions-Balkendiagramme, Programmstrukturanzeigen, Alarmanzeigegrafiken und (in einigen Konfigurationen) grundlegende Werkzeugwegvisualisierung. Das Grafikmodul verarbeitet diese Elemente.

Bildschirmzusammensetzung:Zusammensetzen des vollständigen Bildschirmbilds aus Text, Grafiken und Hintergrundelementen vor der Ansteuerung des LCD-Panels.

Anwendungsszenarien

16i-B Anzeigefehler:Bei einer FANUC 16i-B-CNC tritt ein Anzeigeproblem auf – teilweise Bildschirmbeschädigung, zufällige Zeichen oder vollständiger Anzeigeverlust, während die CNC mit der Bearbeitung fortfährt. Die A20B-3300-0341 wird identifiziert. Durch den Austausch werden die volle LCD-Anzeige und die MDI-Tastaturfunktion wiederhergestellt.

0i-B CNC-Anzeigemodul-Ersatz:Eine Produktionsanlage mit 0i-B-CNC-Maschinen verfügt über ein A20B-3300-0341-Ersatzteil – es deckt auch ihre 18i-B- und 21i-B-Maschinen ab und reduziert so die Anzahl der einzelnen Ersatzteile, die sie vorhalten müssen.

FAQ

F1: Verhindert der Fehler A20B-3300-0341 die CNC-Bearbeitung?

Das Anzeige-/MDI-Modul übernimmt die Bedienerschnittstelle – Bildschirmanzeige und Tastatureingabe. Bei einem Ausfall laufen die Bearbeitungsfunktionen der CNC (Servoachsen, PMC, Programmausführung) auf der Haupt-CPU weiter. Der Bediener kann den Bildschirm nicht sehen oder keine Befehle eingeben, was einen sicheren Betrieb unmöglich macht. Bevor der Fehler behoben wird, sollte die CNC an einer sicheren Position kontrolliert zum Stillstand gebracht werden.

F2: Ist das Plug-in A20B-3300-0341 mit allen vier CNC-Plattformen (0i-B, 16i-B, 18i-B, 21i-B) kompatibel?

Es wird beschrieben, dass sich die vier Plattformen dasselbe Anzeigemodul teilen – alle vier verwenden dieselbe LCD/MDI-Anzeigearchitektur. Ob das Modul physisch an identischen Anschlusspositionen auf allen vier Hauptplatinentypen angeschlossen wird, wird aus den entsprechenden FANUC-Hardwarehandbüchern bestätigt.

F3: Erfordert der Austausch von A20B-3300-0341 eine Anzeigekonfiguration?

Das Anzeigemodul steuert das LCD und scannt die Tastatur entsprechend der Hardwaredefinition – für den Standardbetrieb ist keine Softwarekonfiguration erforderlich. Nach dem Einbau des Ersatzes sollte die Anzeige der CNC beim Einschalten sofort wiederhergestellt sein. Bei Bildschirmen, die eine spezifische Anpassung der Anzeigeparameter erfordern (Helligkeit, Kontrast bei einigen LCD-Typen), bestätigen Sie dies anhand des entsprechenden Wartungshandbuchs.

F4: Ist A20B-3300-0341 sowohl mit Farb- als auch mit Monochrom-LCD-Displays kompatibel?

Die Kompatibilität mit dem jeweiligen LCD-Typ (Farbe oder Monochrom) hängt davon ab, welche Anzeigemodulvariante auf der jeweiligen CNC verwendet wird. Die Spezifikation der Anzeigeeinheit der CNC (Bildschirmgröße, Farbe/Monochrom, Auflösung) bestimmt, welche Modulvariante verbaut wird. A20B-3300-0341 bedient seine definierte Anzeigekonfiguration – bestätigen Sie dies anhand des Etiketts des installierten Moduls.

F5: Was ist der Unterschied zwischen A20B-3300-0341 (Anzeigetreiber) und dem GUI-Modul A20B-3300-0551 (128 MB)?

Der A20B-3300-0341 ist ein LCD/MDI-Anzeigetreiber – er verwaltet die Hardware-Schnittstelle zwischen den Anzeigedaten der CNC und dem physischen LCD-Panel und der Tastatur. Das GUI-Modul A20B-3300-0551 ist ein High-Level-Grafikprozessor mit 128 MB DRAM, der die Generierung von Anzeigeinhalten für erweiterte grafische Schnittstellen ermöglicht. Für die Plattformen 0i-B/16i-B/18i-B/21i-B ist A20B-3300-0341 die Basis-Display-Schnittstelle; Das GUI-Modul ist eine erweiterte Anzeigeverarbeitungsoption für höherstufige Plattformen.
