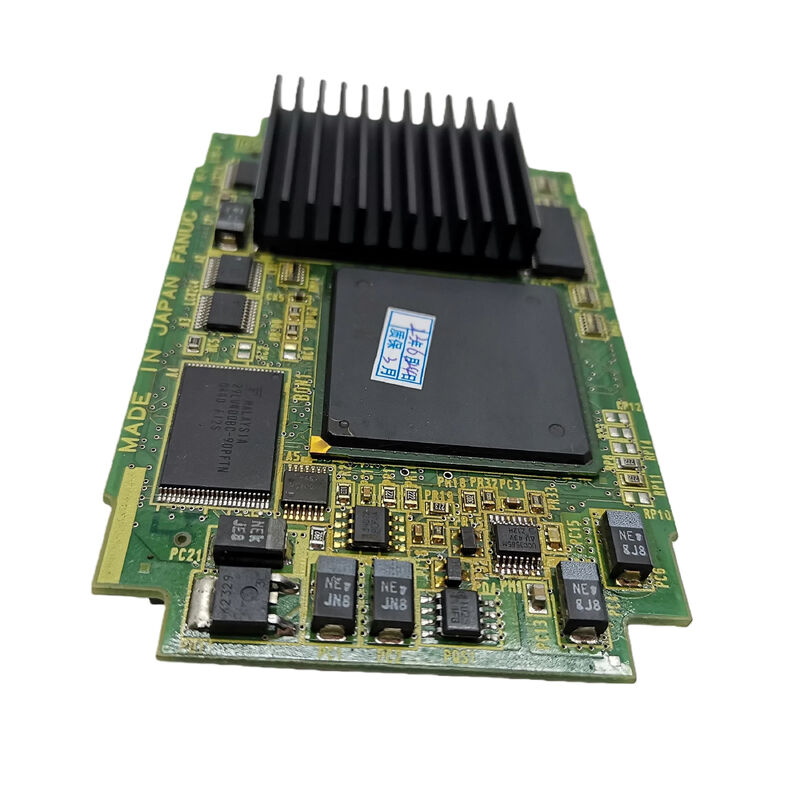

A20B-3300-0313 Fanuc CPU-Board A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313∙ FANUC F0i-C Pentium CPU Modul 32 MB SDRAM / Serie 0i-C CNC / Plug-In Prozessorkarte / Maschinensteuerung und Logik

Serie 0i-C Die Pentium-Zeit CNC-Plattform

Die FANUC Serie 0i-C (F0i-C) ist die dritte Generation der 0i CNC-Plattform.Der Intel Pentium-Prozessor des A20B-3300-0313 markiert einen bedeutenden Schritt von der 486DX2-Klasse der früheren 0i-A-Generation:

Verarbeitungsarchitektur:Das Pentium führt eine superskalare Pipeline ein, die in der Lage ist, zwei Anweisungen pro Clockzyklus auszuführen (im Vergleich zu den 486's einzelne Anweisung pro Zyklus).

CNC-Aufgaben, die berechnungsgebunden sindhohe Blick-vorwärts-Block-Zahl .

Weiterer Datenpfad:Der 64-Bit-Datenbus des Pentiums (gegenüber dem 32-Bit-Bus des 486) verdoppelt die Speicherbandbreite pro Taktzyklus.Für speicherintensive CNC-Betriebsvorgänge Laden großer Programmblöcke in den Look-ahead-Buffer, Handhabung der Echtzeitparameter-Tabellen

32 MB SDRAM:Der A20B-3300-0313 integriert 32 MB SDRAM direkt auf das CPU-Modul.Für eine CNC, die die vollständige 0i-C-Software-Suite mit erweiterten Optionen ausführt, 32 MB bietet den benötigten Arbeitsplatz.

Schlüsselmerkmale

Ethernet und erweiterte Verarbeitung

Die Fanuc-Controller.com Beschreibung stellt fest, dass der A20B-3300-0313 "für die Verwendung in FANUC CNC-Controllern (z. B. Serie 21i mit eingebettetem Ethernet und fortschrittlichen Verarbeitungsanforderungen) entwickelt wurde." Der Pentium-Prozessor und die 32 MB SDRAM-Kapazität unterstützen die fortschrittlichen Funktionen der 0i-C/21i-Generation:

• Eingebundenes Ethernet für DNC und Datenerfassung
• PC-Funktion für benutzerdefinierte HMI-Anwendungen
• Aussicht auf ein Programm mit höherer Dichte für ein reibungsloseres Hochgeschwindigkeitskonturieren
• Erweiterte PMC-Funktionen

Anwendungsszenarien

Ausfall des CNC-CPU-Moduls 0i-C:Eine CNC der Serie 0i-C entwickelt einen Fehler auf Prozessorebene Alarme, die auf einen CPU-Kartenfehler hinweisen, CNC-Stallungen auf halbem Weg durch den Start oder intermittierende Systemresets.Austausch des CPU-Moduls A20B-3300-0313 stellt den Verarbeitungskern wieder her, ohne dass andere Module beeinträchtigt werden.

Geplanter Austausch des CPU-Moduls:Eine hochproduktive Maschine mit einer langlebigen 0i-C CNC ersetzt die A20B-3300-0313 im Rahmen eines vorbeugenden Wartungsplans und setzt die Lebensdauer des CPU-Moduls zurück.

Häufig gestellte Fragen

F1: Ist für den A20B-3300-0313 nach der Installation eine Konfiguration oder Prüfung des SDRAM erforderlich?

Das SDRAM ist direkt in das A20B-3300-0313-Modul integriert, es erfordert keine separate Konfiguration oder Prüfung.Der POST (Power-On Self Test) der CNC testet automatisch den SDRAM als Teil der Startsequenz.Jeder in diesem Stadium festgestellte SDRAM-Fehler erzeugt einen Systemalarm, bevor die CNC den normalen Betrieb erreicht.

F2: Wie verhält sich der A20B-3300-0313 im Vergleich zum A20B-3300-0475 (A3-Typ, 128 MB DRAM)?

Beide sind Plug-in-CPU-Module der A20B-3300-Serie, jedoch für unterschiedliche CNC-Generationen:

• A20B-3300-0313: Pentium-Klasse, 32 MB SDRAM, für die Serie 0i-C
• A20B-3300-0475: Typ A3, 128 MB DRAM, für neuere Plattformen (0i-D A3-Konfiguration)

Die 32 MB SDRAM auf 0313 im Vergleich zu 128 MB auf 0475 spiegelt die Software Fußabdruck und Verarbeitungsanforderungen ihrer jeweiligen CNC-Generationen.

F3: Was sollte überprüft werden, wenn der Verdacht auf einen Defekt bei A20B-3300-0313 besteht?

Vor dem Austausch des CPU-Moduls: Überprüfen Sie, ob die Stromversorgungsschienen des Hauptplatten-Slots den Spezifikationen entsprechen (je nach Fall 5V und 3,3V); überprüfen Sie, ob die FROM-Module ordnungsgemäß eingebaut und unbeschädigt sind.Überprüfen Sie, ob die SRAM-Batterie gesund ist (eine ausgefallene SRAM-Batterie kann Symptome hervorrufen, die CPU-Fehler nachahmen)Wenn alle externen Faktoren bestätigt werden und die Systemwarnungen weiterhin auf Fehler auf CPU-Ebene hinweisen, ist der A20B-3300-0313-Austausch geeignet.

F4: Ist der Pentium-Prozessor auf der A20B-3300-0313 eine Standard-Intel-Verbraucher-CPU oder eine FANUC-spezifische eingebettete Variante?

Der in FANUC-CNC-Modulen verwendete Pentium-Prozessor ist eine eingebettete industrielle Version der Intel Pentium-Architektur, ausgewählt für den erweiterten Temperaturbereich, die Zuverlässigkeitsspezifikationen,Anforderungen an die Verfügbarkeit und Langlebigkeit von industriellen CNC-AnwendungenEs ist nicht dasselbe Gerät wie ein Standard-Desktop-PC Pentium, obwohl es die gleiche Anweisungs-Architektur verwendet.
