A16B-2200-0910 Fanuc Leiterplatte A16B22000910 AI6B-22OO-O9IO

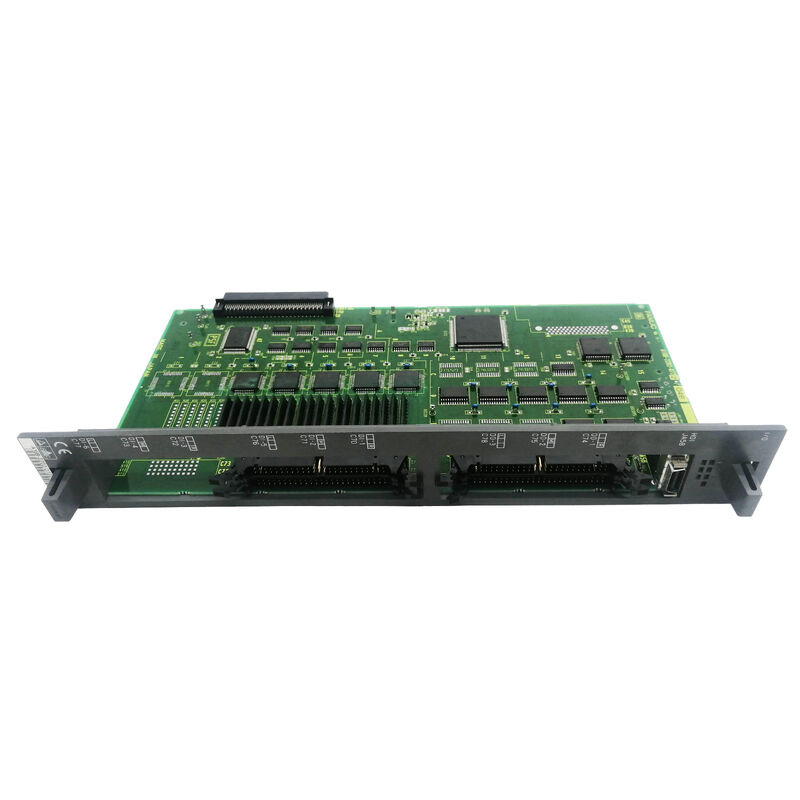

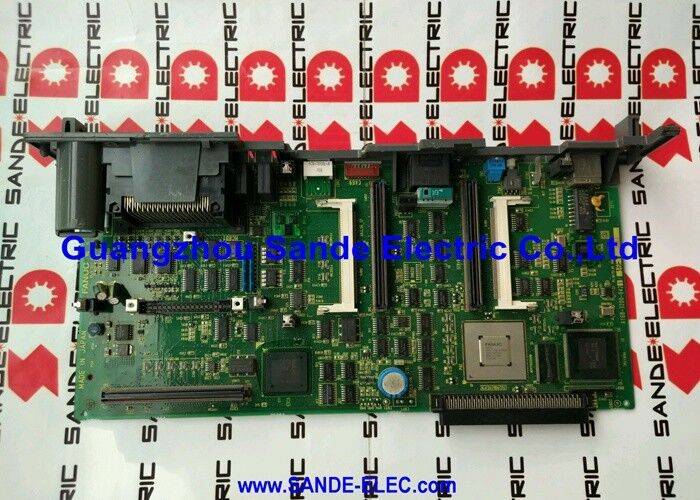

A16B-2200-0910∙ FANUC Serie 16 Option 1 Grafikplatte W/RS-232 / F-16 CNC / Grafikerweiterung

Option 1 Die Grafik- und Kommunikations-Erweiterung

Die CNC-Architektur der Serie 16 umfasst Optionsslots, bei denen zusätzliche Funktionskarten die CNC über die Grundkapazität hinaus erweitern.Die A16B-2200-0910 nimmt den "Option 1" -Slot eine spezifische bestimmte Position innerhalb der Serie 16-Steuerung.

Dieses Brett kombiniert zwei verschiedene Erweiterungen in einer Karte:

Grafikverbesserung:Die Basis-Haupt-CPU der Serie 16 (A16B-2200-0900) bietet eine "Grund-CRT-Ausgabe" mit einer Standard-Display-Funktion.Grafikoptionen in FANUC Serie 16 CNCs in der Regel hinzufügen: Bildschirm mit höherer Auflösung, Farbdarstellung (sofern unterstützt), grafische Anzeige des Werkzeugweges und verbesserte grafische Benutzeroberflächenbildschirme.

RS-232C-Kommunikation"W/RS232" kennzeichnet eine integrierte serielle RS-232C-Schnittstelle auf der Grafikkarte. Dies fügt einem oder mehreren RS-232C-Kommunikationskanälen zum CNC-System hinzu oder Kommunikation mit externen Geräten.

Wichtige Produktinformationen

RS-232C im CNC-Kontext

Die RS-232C-Schnittstelle auf der A16B-2200-0910 dient den praktischen Anforderungen der Werkstatt:

Programm hochladen/herunterladen:Die CNC speichert Teilprogramme in SRAM (begrenzte Kapazität). RS-232C ermöglicht eine bidirektionale Programmübertragung zwischen der CNC und einem PC

DNC (direkte numerische Steuerung):RS-232C ermöglicht das Streaming großer Programme von einem PC direkt in den Programmpuffer der CNC während der Bearbeitung.Lange Programme, die den SRAM-Speicher der CNC übersteigen, können in Echtzeit über DNC ohne Speicherbegrenzungen bereitgestellt werden.

Anschluss der externen Vorrichtung:Peripheriegeräte ¢ Barcode-Lesegeräte, Netzwerkadapter oder benutzerdefinierte Schnittstellengeräte ¢ können sich für die Integration von Werkzeugmaschinen über die Standard-CNC-Funktionen hinaus mit dem RS-232C-Anschluss verbinden.

Anwendungsszenarien

Fehler bei der Grafikoption der Serie 16 CNC:Eine CNC der FANUC-Serie 16 verliert ihre grafische Kontrollfunktion, so dass der Bediener vor dem Schneiden den Werkzeugweg nicht mehr visuell überprüfen kann.Ersatz stellt sowohl Grafik als auch RS-232C-Funktion wieder her.

Wiederherstellung der Versorgung durch das DNC-Programm:Eine Serie 16 CNC verliert die RS-232C-Kommunikation DNC-Programmversorgung versagt, was die Bediener zwingt, Programme manuell von der Speicherkarte zu laden..Ersatz stellt den DNC-Betrieb wieder her.

Häufig gestellte Fragen

F1: Funktioniert A16B-2200-0910 nur in der Serie 16-A oder auch in der Serie 16-B und der Serie 18?

Die Bezeichnung "F16" in der Beschreibung ("PCB OPTION 1 GRAPHIC F16") kennzeichnet die Serie 16 speziell.Ob diese Platine mit Serie 16-B (spätere Hardware-Generation) oder Serie 18 kompatibel ist, hängt von der Option Schlitze Steckverbinder Spezifikation und CNC-Hardware-Überarbeitung. Vor dem Einbau in ein System der Serie 16-B oder der Serie 18 die entsprechende Wartungsdokumentation von FANUC Serie 16 überprüfen.

F2: Welchen Vorteil bringt das A16B-2200-0910 gegenüber dem Basisdisplay A16B-2200-0900?

Die Basis-Haupt-CPU liefert den "Grund-CRT-Ausgang" (basic CRT output), das für die Anzeige von Programmen und die Parameterbearbeitung benötigte grundlegende Display.Die grafische Option (A16B-2200-0910) ermöglicht erweiterte Grafiken üblicherweise einschließlich der grafischen Überprüfung des Werkzeugweges (Visualisierung des Schnittweges aus einem G-Code-Programm vor oder während der Bearbeitung), die in der Basiskonfiguration fehlt.

F3: Ist der RS-232C auf der A16B-2200-0910 der einzige Serienanschluss auf der Serie 16-A CNC?

Die Basis-Hauptplatine (A16B-2200-0900) bietet bereits RS-232C-Kanäle zum "Upload/Download von Parametern oder Tropfzufuhr"." Der A16B-2200-0910 fügt zusätzliche RS-232C-Kapazität hinzu, die mehr Ports für gleichzeitige Verbindungen bietet (PC für DNC, getrennte Geräte zur Datenerhebung, externe Kommunikation) ohne gemeinsamen Port.

F4: Wirkt sich der A16B-2200-0910-Austausch auf CNC-Parameter oder -Programme aus?

Die CNC-Parameter und -Programme befinden sich in den SRAM- und FROM-Modulen auf der Haupt-CPU-Board. Die Options-Board enthält keine gespeicherten CNC-Daten. Der A16B-2200-0910-Austausch beeinflusst keine gespeicherten Bearbeitungsdaten.
