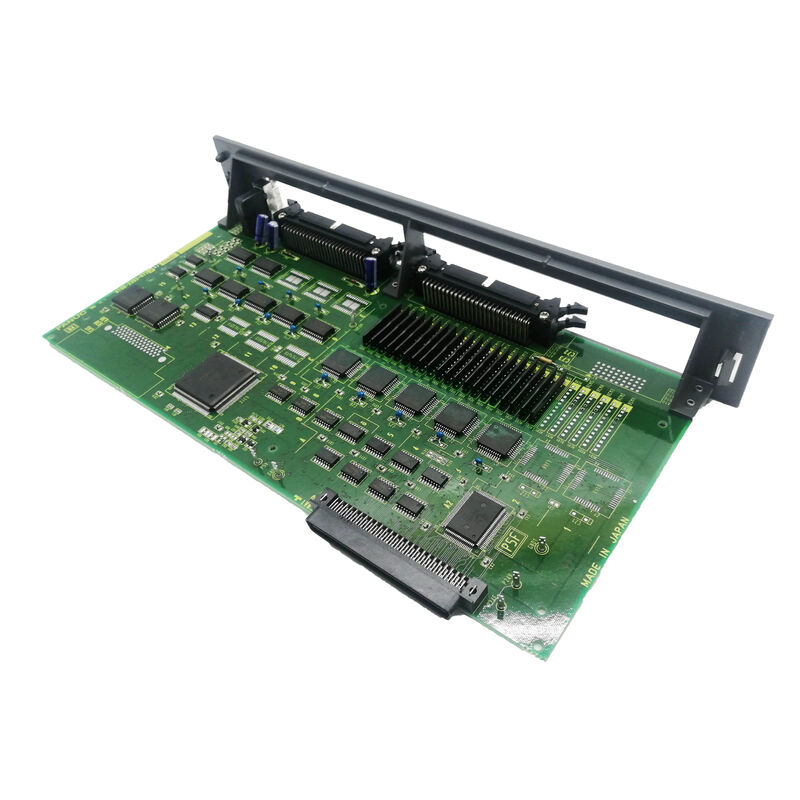

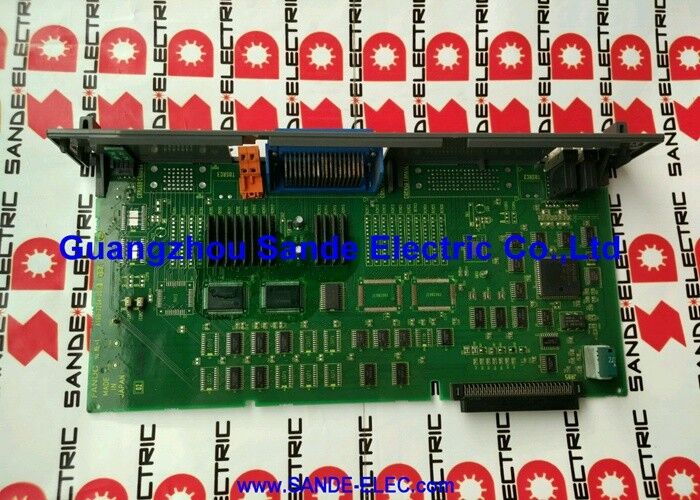

A16B-2200-0900 | FANUC Serie 16-A Haupt-CPU-Platine – F-16M / F-16T / 4-Achsen / CRT / MDI / RS-232 / First-Wave Serie 16

Serie 16-A – Die erste Welle der modernen CNC von FANUC

CNC Electronics bestätigt: „Fanuc A16B-2200-0900-Hauptkarte. Teil der ersten Welle von 16-, 18- und 21-Steuerungssystemen. Diese HAUPT-CPU ist eine von vielen, aus denen die 16-Modell-A-Steuerungsserie besteht.“

„Erste Welle“ ist der Schlüsselkontext. Die Serie 16-A war FANUCs erste Modell-A-Generation der Serie-16-CNC – die erste Serienhardware vor der darauffolgenden Überarbeitung des Modells B. Diese Maschinen stellten zum Zeitpunkt ihrer Einführung die CNC-Fähigkeiten von FANUC dar: kompakte Mehrachsensteuerung in einer integrierten Hauptplatinenarchitektur.

Das „A“ in 16-A identifiziert die Hardwaregeneration – das erste Modell der Hardwareplattform der Serie 16, das sowohl F-16M-Bearbeitungszentrums- als auch F-16T-Drehzentrumskonfigurationen über eine einzige Haupt-CPU-Platine bedient.

Wichtige Spezifikationen

Was der A16B-2200-0900 macht

CNC Electronics beschreibt den kompletten Funktionsumfang:

4-Achsen-Servosteuerung:Treibt bis zu 4 Servoachsen über die Typ-A- oder Typ-B-Schnittstelle an. Beide Schnittstellentypen verbinden die Haupt-CPU mit den Servoverstärkern – Typ A verwendet analoge Geschwindigkeitsbefehle; Typ B verwendet eine serielle digitale Schnittstelle (ein früher Vorläufer von FSSB).

Eine Spindel:Stellt die Spindelgeschwindigkeitsbefehls- und Feedbackschnittstelle für einen Spindelmotor bereit.

CRT-Display-Ausgabe:Erzeugt das Videosignal für den CRT-Monitor der CNC – den Bildschirm des Bedieners zur Programmanzeige, Parametereingabe und Diagnose.

MDI-Tastatur:Verwaltet die MDI-Tastatur für die manuelle Dateneingabe – Programmeingabe, Parameteränderungen und manuelle Tippvorgänge.

RS-232C-Kommunikation:Bietet serielle RS-232C-Kanäle für den Programm-Upload/Download zwischen der CNC und einem PC sowie für die „Tropffütterung“ (DNC-Betrieb, bei dem das Programm während der Bearbeitung von einem PC gestreamt wird).

Rückmeldung der linearen Skala:Über die 4 Servomotor-Encoder hinaus unterstützt die Platine 4 lineare Maßstabseingänge – was eine Positionsmessung direkt von den Schlitten der Maschine für eine vom Motor-Encoder unabhängige Rückkopplung im geschlossenen Regelkreis ermöglicht.

Anwendungsszenarien

16-A Ausfall der CNC-Hauptplatine:Ein FANUC-Bearbeitungszentrum der Serie 16-A verliert die CNC-Funktion – keine Anzeige, keine Achsensteuerung. Als Hauptplatinenfehler wird A16B-2200-0900 identifiziert. Durch den Austausch wird der volle F-16M CNC-Betrieb wiederhergestellt.

Wartung des Kernaustauschs:Eine Produktionslinie mit CNCs der Serie 16-A nimmt am Kernaustauschprogramm von MRO Electric teil – A16B-2200-0900-Platinen werden im Rahmen eines fortlaufenden Wartungsplans gegen generalüberholte Einheiten ausgetauscht.

FAQ

F1: Was ist der Unterschied zwischen den Konfigurationen F-16M (Bearbeitung) und F-16T (Drehen) auf derselben A16B-2200-0900-Platine?

Die A16B-2200-0900-Hardware ist für F-16M und F-16T gleich. Der Unterschied liegt in der CNC-Systemsoftware – den FROM-Modulen, die mit Bearbeitungszentrumssoftware (G-Code-Zyklen zum Fräsen) und Drehzentrumssoftware (G-Code-Zyklen zum Drehen) geladen sind. Die SMD-Module und die Basisplatinen-Hardware bedienen beide Konfigurationen.

F2: Was bedeutet „Schnittstelle Typ A oder Typ B“ für die 4 Achsen?

Typ A ist eine analoge Geschwindigkeitsbefehlsschnittstelle – die Haupt-CPU sendet eine analoge Spannung von ±10 V, die die befohlene Geschwindigkeit darstellt, an den Antriebsverstärker jeder Achse. Typ B ist eine serielle digitale Schnittstelle – ein früher digitaler Servobus von FANUC, der ein serielles Protokoll verwendet. Der spezifische Schnittstellentyp in einer bestimmten Maschine wird durch die installierten Servoantriebe bestimmt. Bei beiden handelt es sich um Schnittstellentechnologien vor FSSB (Pre-Fiber Optic).

F3: Ist A16B-2200-0900 dasselbe wie A16B-2202-0860 (Haupt-CPU der Serie 18-B)?

Nein. A16B-2200-0900 ist die Haupt-CPU der Serie 16-A – eine ältere Modell-A-Hardwaregeneration für die Plattform der Serie 16. A16B-2202-0860 ist die Haupt-CPU der Serie 18-B – die neuere Modell-B-Generation für die Plattform der Serie 18. Unterschiedliche Hardware-Serien (A16B-2200 vs. A16B-2202), unterschiedliche CNC-Generationen (Modell A vs. Modell B), nicht austauschbar.

F4: Erfordert der Austausch von A16B-2200-0900 ein Neuladen der Parameter?

CNC-Parameter befinden sich in SRAM-Modulen. Wenn die SRAM-Module intakt sind und auf die Ersatzplatine übertragen werden, bleiben alle Parameter erhalten. Bei Verlust der SRAM-Daten müssen die Parameter aus der Sicherung wiederhergestellt werden. Sichern Sie stets alle Parameter, bevor Sie Wartungsarbeiten an der Hauptplatine durchführen.
