FANUC A20B-3300-0240 | 8-Achsen i-B Serie FSSB Servo-Steuermodul — Serie 16i / 18i / 21i / 0i CNC

Teilenummer: A20B-3300-0240

Hersteller: FANUC Corporation (Japan)

Produkttyp: FSSB Servo-Steuermodul — 8-Achsen i-B Serie Plug-in-Leiterplatte

Achsenkapazität: Bis zu 8 Achsen

Schnittstelle: FSSB (Fiber-optic Serial Servo Bus)

Acht Achsen, eine Plug-in-Platine

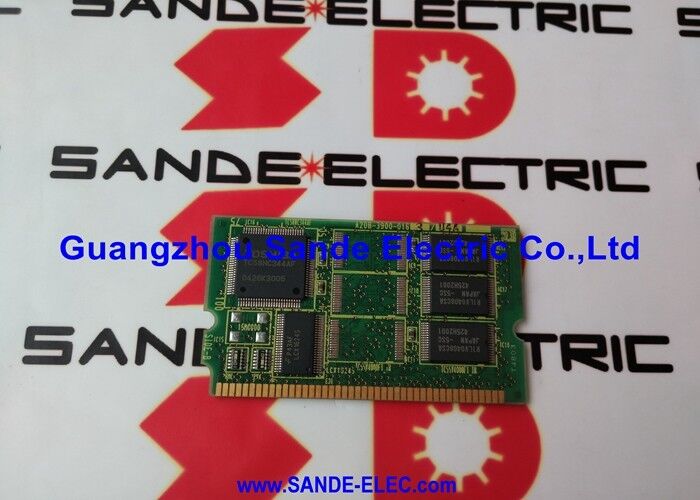

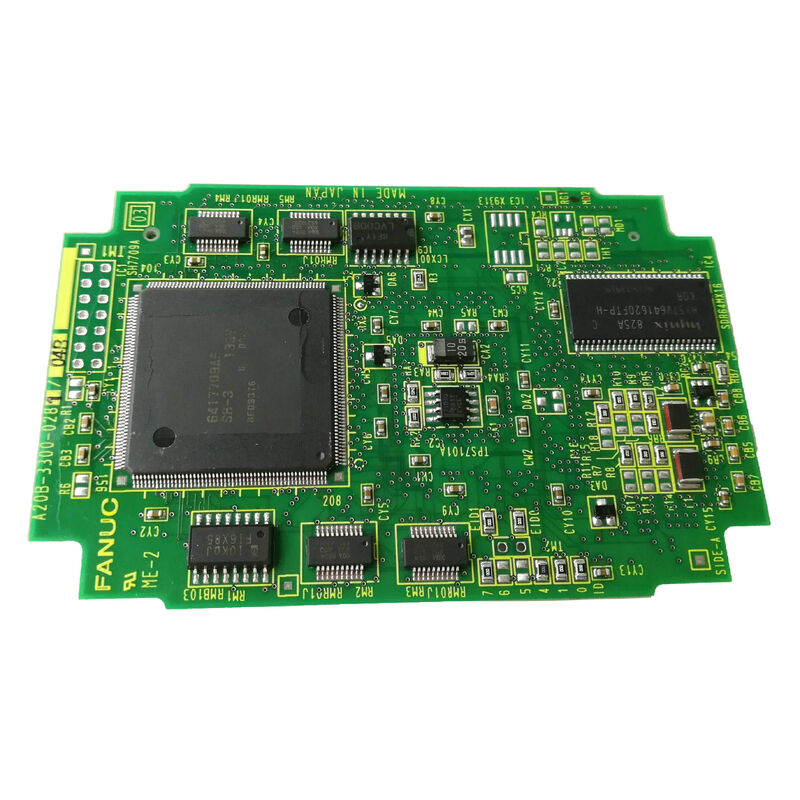

Das A20B-3300-0240 ist das 8-Achsen FSSB Servo-Steuermodul für FANUCs i-B Serie CNC — die Plug-in-Leiterplatte, die die Servoachsensteuerung für bis zu acht gesteuerte Achsen von einer einzigen Platine auf der i-B Serie Haupt-CPU übernimmt. Es verwendet FSSB (Fiber-optic Serial Servo Bus), um in Echtzeit mit Servo-Verstärkern zu kommunizieren, Geschwindigkeits- und Positionsbefehle an die Antriebe zu senden und Encoder-Feedback in jedem Steuerzyklus zu empfangen.

Die A20B-3300 Serie umfasst die Plug-in-Servo-Module für i-B Serie CNC-Steuerungen (16i-B, 18i-B, 21i-B). Jede Platine verwaltet die Servoachsenkommunikation über einen oder mehrere FSSB Glasfaserkanäle, wobei die Anzahl der Achsen und FSSB-Kanäle je nach Modultyp variiert. Das A20B-3300-0240 unterstützt bis zu 8 Achsen — die höchste Achsenanzahl im Standard-Einzelplatinenbereich für diese CNC-Generation.

Innerhalb der A20B-3300 Familie adressieren benachbarte Teilenummern unterschiedliche Achsenkonfigurationen:

Das richtige Modul für eine bestimmte CNC hängt von der konfigurierten Achsenanzahl und der erforderlichen HRV (High Response Vector) Servo-Steuerung ab. Bestätigen Sie die Teilenummer der installierten Platine anhand ihres eigenen Etiketts, bevor Sie einen Ersatz bestellen.

FSSB und die i-B Architektur

FSSB ersetzte die parallele PWM-Verkabelung früherer FANUC-Antriebsgenerationen durch eine einzige Glasfaserkabelkette, die die CNC mit ihren Servo-Verstärkern verbindet. Jeder FSSB-Kanal des A20B-3300-0240 ist mit einer Kette von Servo-Verstärkern verbunden, wobei jeder Verstärker durch seine Position in der Kette identifiziert wird. Die Glasfaserverbindung bietet Störfestigkeit in der Umgebung mit hoher elektromagnetischer Interferenz im Inneren eines CNC-Maschinenschranks.

Das Modul wird neben dem CPU-Prozessormodul, den Speicher-DIMM-Modulen (FROM und SRAM) und dem Grafikdisplay-Modul auf die i-B Serie Haupt-CPU-Platine gesteckt. Zusammen bilden diese Plug-in-Platinen die vollständige CNC-Steuerung. Das A20B-3300-0240 speichert keine CNC-Parameter — alle Achsenkonfigurations- und Servo-Parameter befinden sich im SRAM-Modul und im batteriegepufferten Speicher der CNC.

Wichtige Spezifikationen

FAQ

F1: FSSB-Alarme treten gleichzeitig bei mehreren Achsen auf, nachdem dieses Modul wieder eingesetzt wurde. Was sollte überprüft werden?

Multi-Achsen FSSB-Alarme nach dem Hantieren mit dem Modul deuten zuerst auf den Sitz des Modulsteckers auf der Haupt-CPU-Platine hin — ein marginaler Kontakt an einem beliebigen Pin des Kantensteckers des Moduls erzeugt genau dieses Symptom. Entfernen Sie das Modul vollständig, inspizieren Sie den Stecker auf verbogene oder kontaminierte Pins, setzen Sie es fest wieder ein und testen Sie erneut. Wenn die Alarme weiterhin bestehen, inspizieren Sie die FSSB-Glasfaserverbindungen an den optischen Anschlüssen des Moduls auf Kontamination oder Beschädigung.

F2: Kann das A20B-3300-0240 (8-Achsen) in einer CNC verwendet werden, die nur 6 Achsen nutzt?

Ja. Das Modul unterstützt bis zu 8 Achsen, erfordert aber nicht, dass alle 8 zugewiesen werden. In einer für 6 Achsen konfigurierten CNC bleiben die beiden ungenutzten FSSB-Achsenpositionen einfach in der Achsenparametertabelle der CNC unzugewiesen. Das Modul funktioniert normal mit weniger als der maximal konfigurierten Achsenanzahl.

F3: Erfordert der Austausch dieses Moduls eine erneute Parametereingabe?

Das A20B-3300-0240 speichert keine CNC-Parameter. Alle Servoachsenparameter befinden sich im SRAM und FROM-Speicher der CNC. Nach der Installation eines Ersatzmoduls liest die CNC ihre Parameter beim Einschalten normal ein. Eine erneute Parametereingabe ist für einen 1:1-Modulaustausch nicht erforderlich, vorausgesetzt, der ursprüngliche SRAM-Inhalt ist intakt.

F4: Was ist der Unterschied zwischen dem Standard A20B-3300-0240 und der HRV-Variante A20B-3300-0248?

Das A20B-3300-0248 ist die HRV (High Response Vector) Variante, die eine höhere Servo-Schleifen-Update-Rate für eine reaktionsschnellere Achsensteuerung unterstützt — besonders relevant für Hochgeschwindigkeitsbearbeitungsanwendungen. Das 0240 ist die Standardvariante. Beide werden auf dieselbe i-B Serie Haupt-CPU-Platine gesteckt. Die richtige Variante wird durch die Servo-Softwarekonfiguration der CNC bestimmt — HRV-Steuerung erfordert das HRV-Modul und passende Servo-Softwareparameter.

F5: Woher stammt das A20B-3300-0240?

Der FANUC CNC Aftermarket verfügt über Austausch- und Gebrauchtbestände für A20B-3300 Serie Servo-Module. Sowohl das 0240 als auch eng verwandte Varianten werden aufgrund der großen installierten Basis von 16i/18i/21i Maschinen, die noch in Produktion sind, aktiv gehandelt. Bestätigen Sie die genaue Suffixnummer (0240) vom Etikett des installierten Moduls — akzeptieren Sie keine benachbarte Nummer, ohne die Achsenanzahl und die HRV-Kompatibilität zu überprüfen. Fordern Sie vor der Annahme einer Austausch-Einheit einen Funktionstest auf einem kompatiblen CNC-Prüfstand an.
