Verwendet FANUC A20B-3300-0225 A20B33000225 A2OB-33OO-O225

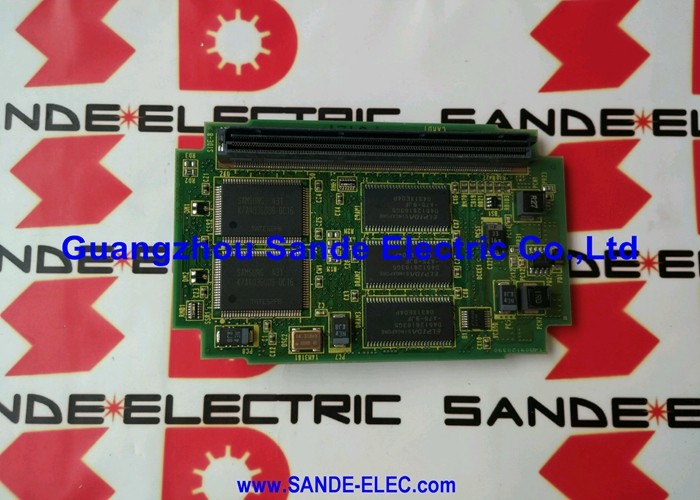

FANUC A20B-3300-0225

Teilnummer:Einheitliche Datenbank

Kreuzverweis:Einheitliche Datenbank für die Bereitstellung von Daten

Hersteller:FANUC Ltd. (Japan)

Typ der Ware:Haupt-CPU-Board ¥ i-Serie-Master-PCB

Produktreihe:Einheitliche Datenbank

Das Masterboard der i-Serie-Steuerung

Die A20B-3300-0225 ist das Haupt-CPU-Board – das Haupt-PCB – für die FANUC-Serien 16i, 18i und 21i CNC-Systeme.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W: das CPU-Prozessormodul, die FROM/SRAM DIMM-Speichermodule, das FSSB-Servomodul, das Grafikmodul und alle an der Steuerung angebrachten Optionsplatten.

Die Hauptplatine selbst führt keine CNC-Verarbeitung aus, die die Aufgabe des darauf montierten Plug-in-CPU-Moduls ist.Die Hauptplatine bietet die Backplane-Verbindung, mit der alle Plug-in-Module kommunizieren können, verteilt die Versorgungsspannungen auf jedes Modul und stellt die externen Anschlussschnittstellen (Antriebsbus, E/A, Anzeige) zur Verfügung, die die Steuerung mit dem Rest der Maschine verbinden.

Wenn die Hauptplatine ausfällt - typischerweise durch Schäden am Backplane-Anschluss, eine geknackte PCB-Spur oder eine ausgefallene Schnittstellenschaltung - geht die gesamte CNC-Steuerung offline.Ersatz der Hauptplatine erfordert sorgfältige Übertragung aller ursprünglichen Plug-in-Module auf die neue Platine, gefolgt von Firmware und Parameter-Wiederaufladen.

Was nach dem Ersetzen geladen werden muss

Die A20B-3300-0225 ist ein Hardware-Board es speichert keine CNC-Software oder Parameter.Folgendes muss überprüft oder neu geladen werden::

• Aus dem Inhalt: Wenn das ursprüngliche FROM DIMM-Modul intakt übertragen wird, bleibt die Firmware erhalten.
• SRAM-Inhalte: Wenn das ursprüngliche SRAM-Modul übertragen wird und während des Austauschs ein Backup der Batterie aufrechterhalten wurde, werden die Parameter und Programme erhalten.Alle Parameter und Programme müssen aus dem Backup neu geladen werden..
• PMC-Leiter: Aus dem Backup neu geladen, wenn der SRAM-Inhalt verloren geht.

Eine vollständige Datensicherung vor dem Entfernen ist unerlässlich, bevor die Hauptplatine ersetzt wird.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Die A20B-3300-0225 ist als gebraucht und getestet aufgeführt. Was bedeutet das für die Zuverlässigkeit?

Eine gebrauchte Platine, die aus einer stillgelegten CNC entnommen und auf einer kompatiblen Prüffläche auf Funktionalität getestet wurde, ist eine praktische Ersatzmöglichkeit.Vor allem für einen Plattentyp, den der CNC-Aftermarket im Volumen hältDie Prüfung sollte bestätigen, dass die Rückenplatzanschlüsse intakt sind, die externen Schnittstellenfunktionen funktionieren und das Board mit seinen Plug-in-Modulen ordnungsgemäß angetrieben wird.Bevor die Platte angenommen wird, ist vom Lieferanten die Prüfunterlagen zu beantragen..

F2: Die Ersatzteile sind installiert, aber mehrere Steckmodule werden nicht erkannt.

Die Nichterkennung von Plug-in-Modulen nach dem Austausch der Hauptplatine wird fast immer durch unvollständige Modulsitzungen in den Schlitten der neuen Platine verursacht.Die DIMM-Schlitze und die Kantenanschlüsse der Hauptplatine der A20B-3300 sind mechanisch eng. Entfernen und wieder einstellen jedes Modul fest. Wenn ein Modul bestätigt wird, richtig gesetzt, aber immer noch nicht erkannt, kann die Backplane-Schnittstelle des Hauptplatines für diesen Schlitz fehlerhaft sein.

F3: Das SRAM-Modul wurde mit abgeschaltetem CNC übertragen.

Wenn Sie das SRAM-Modul abschalten, auch wenn es nur kurzfristig ist, besteht ein Parameterverlust, wenn die SRAM-Batterie niedrig ist.Die sicherste Methode besteht darin, die Batteriespannung, die dem SRAM zur Verfügung gestellt wird, während des Austauschs jederzeit zu halten.. Dies erfordert in der Regel eine temporäre externe Batterieanschluss. Wenn Parameter verloren gegangen sind, wiederherstellen Sie aus dem Backup vor dem Boardwechsel.

F4: Ist der A20B-3300-0225 mit anderen A20B-3300-Varianten (z. B. 0226, 0227) austauschbar?

Nebenbarende A20B-3300-Varianten sind typischerweise aufeinanderfolgende Hardware-Revisionen derselben Masterboard.Kleine Unterschiede in der Komponentenrevision oder im PCB-Layout beeinflussen im Allgemeinen nicht die funktionale Kompatibilität - Bestätigen Sie bei einem FANUC-Teilexperten, ob die genaue Variante für den spezifischen CNC-Produktionszustand entscheidend ist.

F5: Wo wird ein gebrauchtes A20B-3300-0225 zuverlässig bezogen?

FANUC i-Serie CNC-Reparaturunternehmen und Erbeteilehändler halten gebrauchte A20B-3300-Masterplatten im Austauschbestand.Das Volumen der aus der Produktion entlassenen 16i/18i/21i-Maschinen sorgt für eine stetige Versorgung- Überprüfen Sie, ob die spezifische Variante 0225 verfügbar ist Die Funktionstests auf einem 16i/18i/21i-kompatiblen Prüfgerät sind der wertvollste Schritt zur Qualitätssicherung..
