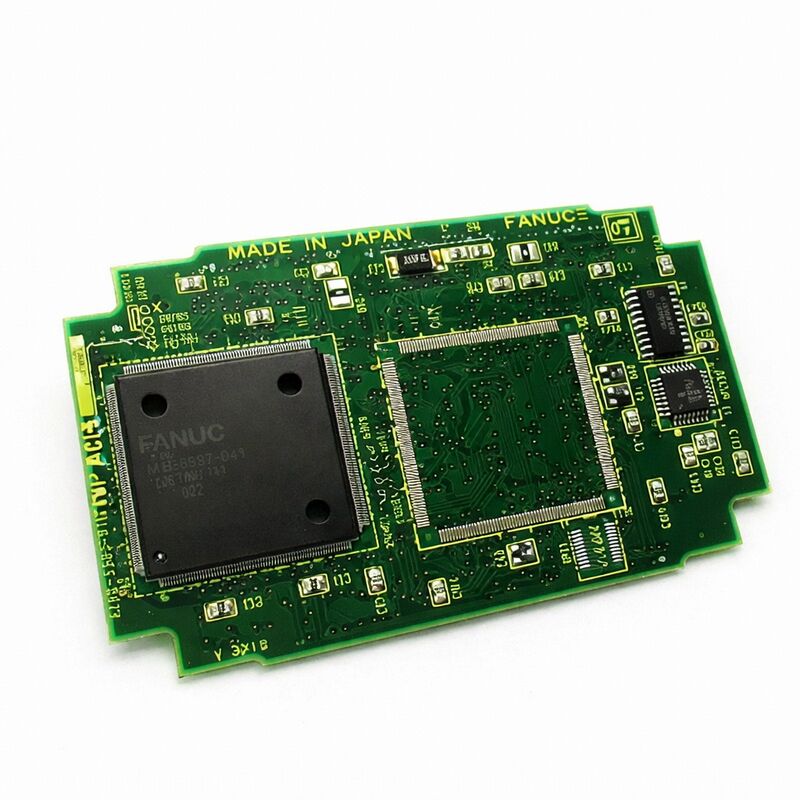

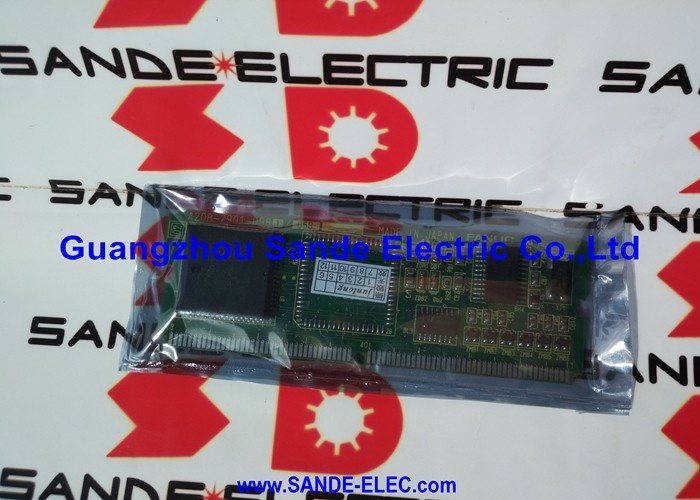

1 PC Neue Fanuc A20B-3300-0161 Leiterplatte A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 | CRT Link Display Control Module — A20B-3300 Serie, CNC Bedienfeld Display Platine, A350-3300-T166, Herkunft Japan

Übersicht

Das FANUC A20B-3300-0161 ist das CRT Link Display-Steuermodul — die Platine, die sich an der Schnittstelle zwischen der Verarbeitungswelt der CNC und der visuellen Welt des Bedieners befindet.

Jeder Parameterwert, jede Programmzeile, jeder Werkzeugversatz, jede Alarmmeldung, jede Koordinatenanzeige und jeder grafische Bildschirm, der auf dem Bedienfeld einer FANUC CNC erscheint, durchläuft dieses Modul, bevor er den Bildschirm erreicht. Ohne einwandfreie Funktion ist der Bediener praktisch blind für den Zustand der CNC — ein Zustand, der je nach Maschinentyp und Betrieb von einer Unannehmlichkeit bis hin zu einem Produktionsausfall reichen kann.

Die Bezeichnung "CRT Link" in der offiziellen Beschreibung spiegelt die Architektur der Platine wider. Anstatt dass die Haupt-CPU der CNC das Videosignal direkt erzeugt, empfängt das A20B-3300-0161 Anzeigedaten von der Haupt-CPU über eine interne Busverbindung (die CRT-Link-Schnittstelle) und übernimmt die gesamte Zeitsteuerung, Videosignalerzeugung und Bildwiederholung auf seinen eigenen Schaltungen.

Diese Trennung ist funktional wertvoll: Die Bildwiederholung muss kontinuierlich und in präzisen Intervallen erfolgen, um ein stabiles, flimmerfreies Bild zu erhalten — aber diese Timing-Anforderungen stehen im Konflikt mit den eigenen Steuerungszyklusanforderungen der CNC.

Ein dediziertes Anzeigemodul löst diesen Konflikt, indem es der Anzeigefunktion eigene Verarbeitungsressourcen zur Verfügung stellt.

Die Familie A20B-3300 deckt die Anzeigemodulpalette von FANUC über mehrere CNC-Generationen und Anzeigetypen hinweg ab. Innerhalb dieser Familie verarbeiten verschiedene Varianten unterschiedliche Displaykonfigurationen: Monochrom vs. Farbe, verschiedene Bildschirmgrößen (7,2 Zoll, 9,5 Zoll, 10,4 Zoll), reine Zeichenanzeige vs. Grafikfähigkeit und Ethernet-fähig vs. nicht Ethernet-fähig.

Das A20B-3300-0161 ist eine spezifische Variante innerhalb dieses Bereichs, identifizierbar durch seine Querverweisnummer A350-3300-T166, die auch in der Ersatzteildokumentation von FANUC erscheint.

Wichtige Spezifikationen

Was das A20B-3300-0161 tatsächlich tut — Die Display-Signalkette

Der Weg von den CNC-Daten zu dem, was auf dem Bildschirm erscheint, umfasst mehrere Verarbeitungsschritte, die das A20B-3300-0161 übernimmt:

Zeichenerzeugung: Wenn die CNC eine Parameternummer, einen Koordinatenwert, eine Alarmmeldung oder eine Programmzeile anzeigen muss, sendet sie Zeichencodes (ASCII oder ähnlich) an das Anzeigemodul. Das Modul enthält einen Zeichensatzgenerator-ROM, der diese Codes auf Pixelmuster abbildet.

Jedes alphanumerische Zeichen und jedes Symbol, das auf einem zeichenbasierten CNC-Bildschirm erscheint, wird von dieser Zeichenerzeugungsschaltung im Anzeigemodul gerendert.

Grafik-Rendering (für grafikfähige Anzeigemodule): Für fortschrittlichere Display-Varianten, die grafische Funktionen unterstützen — Werkzeugwegsimulation, Wellenformanzeige, 3D-Grafikdarstellungen — enthält das Anzeigemodul einen dedizierten Grafikprozessor, der Bitmap-Grafiken aus Koordinatendaten rendert, die von der Haupt-CPU der CNC gesendet werden.

Diese Grafikverarbeitung würde erhebliche Bandbreite der Haupt-CPU beanspruchen, wenn sie nicht auf das Anzeigemodul ausgelagert würde.

Display-Timing und Synchronisation: CRT-Displays (und ihre LCD-Nachfolger) benötigen präzise horizontale und vertikale Synchronisationssignale, um ein stabiles Bild zu erhalten.

Das Anzeigemodul erzeugt diese Timing-Signale und stellt sicher, dass die Video-Datenausgabe mit ihnen synchronisiert ist, wodurch ein stabiles, korrekt gerahmtes Bild erzeugt wird, unabhängig davon, was die Haupt-CPU der CNC tut.

Videosignalausgabe: Das Modul wandelt die digital verarbeiteten Anzeigedaten in das analoge oder digitale Videosignal um, das für die angeschlossene Anzeigeeinheit geeignet ist — sei es ein CRT-Monitor mit analogem RGB-Eingang oder ein LCD-Panel mit digitalem Signaleingang.

Ausfall des Anzeigemoduls — Wie er aussieht und was er bedeutet

Der Ausfall des A20B-3300-0161 äußert sich auf offensichtliche, aber manchmal irreführende Weise:

Leerer Bildschirm: Die Display-Hintergrundbeleuchtung (bei LCD) oder die Hochspannung der Röhre (bei CRT) ist aktiv — dies kann durch ein schwaches Leuchten oder Wärme erkannt werden — aber nichts erscheint auf dem Bildschirm.

Dies deutet darauf hin, dass die Display-Hardware mit Strom versorgt wird, aber kein gültiges Videosignal empfängt. Am häufigsten verursacht durch ein defektes Anzeigemodul.

Verzerrte oder eingefrorene Anzeige: Zeichen erscheinen an zufälligen Positionen, Bildschirmbereiche zeigen unsinnige Muster, oder die Anzeige ist auf einem Bild eingefroren, während die CNC normal auf Eingaben reagiert (man kann die Spindel hören, Achsen bewegen usw.).

Dies deutet darauf hin, dass das Anzeigemodul teilweise funktionsfähig ist, aber seine internen Schaltungen einen Fehler aufweisen, der zu einer fehlerhaften Ausgabe führt.

Teilweise Anzeige-Beschädigung: Bestimmte Bereiche des Bildschirms sind korrekt (z. B. die Softkey-Beschriftungen unten), während andere Bereiche unsortierte Daten zeigen, oder eine bestimmte Art von Anzeige (Grafik) ist beschädigt, während Zeichenanzeigen korrekt sind.

Dies ist ein nützlicher Diagnosehinweis: Grafik-Display-Beschädigung bei korrekter Zeichenanzeige deutet auf einen Fehler in den Grafikverarbeitungsschaltungen des Moduls hin, nicht auf die Zeichenerzeugung oder die grundlegende Videoausgabe.

Anzeige normal auf einigen Bildschirmen, leer auf anderen: Wenn die grundlegenden Statusbildschirme der CNC korrekt angezeigt werden, aber beim Wechseln zum grafischen Werkzeugwegbildschirm der Bildschirm leer wird, ist der Grafikteil des Anzeigemoduls verdächtig.

Was sich bei Austausch des A20B-3300-0161 nicht ändert

Ein kritischer Punkt für die Wartungsplanung: Das Display-Steuermodul speichert keinerlei CNC-Daten. Keine Maschinenparameter, keine Teileprogramme, keine PMC-Ladder-Daten, keine Werkzeugversätze — nichts davon befindet sich im Anzeigemodul. Es ist ein zustandsloser Display-Prozessor. Der Austausch erfordert keine Datensicherung und keine Wiederherstellung von Parametern.

Die einzige Aktion nach dem Austausch besteht darin, zu überprüfen, ob der Bildschirm auf den verschiedenen Bildschirmtypen der CNC korrekt angezeigt wird.

Dies unterscheidet sich vom Austausch einer Haupt-CPU-Platine oder eines SRAM-Moduls, bei denen umfassende Datensicherungs- und Wiederherstellungsverfahren zwingend erforderlich sind.

Ein Austausch des Anzeigemoduls gehört zu den saubersten Reparaturarbeiten in der FANUC CNC-Wartung — Platine tauschen, einschalten, Anzeige als funktionierend bestätigen.

FAQ

F1: Die CNC-Achsen und die Spindel funktionieren normal, aber der Bildschirm ist leer. Bestätigt dies, dass das A20B-3300-0161 ausgefallen ist?

Ein leerer Bildschirm bei ansonsten funktionierenden CNC-Achsen und Spindel deutet stark auf einen Ausfall des Anzeigemoduls hin — aber überprüfen Sie zuerst die Stromversorgung und das Kabel der Anzeigeeinheit.

Die Anzeigeeinheit (LCD/CRT) hat eigene Stromanschlüsse; wenn die Stromversorgung der Anzeigeeinheit ausgefallen ist, bleibt der Bildschirm dunkel, unabhängig vom Zustand des Anzeigemoduls.

Wenn die Anzeigeeinheit mit Strom versorgt wird (Hintergrundbeleuchtung an, Inverter für LCD aktiv), aber kein Bild anzeigt, ist das Anzeigemodul der nächste Verdächtige.

Eine schnelle Bestätigung ist die Beobachtung, ob die LED-Anzeigen der CNC auf der Hauptplatine den normalen Betriebszustand anzeigen.

F2: Kann das A20B-3300-0161 durch die benachbarte Variante A20B-3300-0162 ersetzt werden?

Die -0161 und -0162 sind unterschiedliche Platinen innerhalb der A20B-3300 Display-Modul-Familie — sie verarbeiten unterschiedliche Displaykonfigurationen oder CNC-Generationen.

Sie können nicht beliebig ausgetauscht werden. Das spezifische benötigte Modul wird durch die Haupt-CPU-Platine bestimmt, auf der es montiert ist, und die Anzeigeeinheit, die an das System angeschlossen ist.

Konsultieren Sie das Hardware-Anschlussmanual der CNC oder vergleichen Sie die Teilenummer exakt mit dem Etikett der installierten Platine. Die Verwendung einer falschen Variante führt zu einer nicht funktionierenden Anzeige, auch wenn die Platine selbst in Ordnung ist.

F3: Besteht ein Risiko für die CNC-Daten beim Austausch des Anzeigemoduls?

Nein. Das A20B-3300-0161 speichert keine maschinenspezifischen Daten. Parameter, Programme, PMC-Ladder und Versätze befinden sich alle in den SRAM- und FROM-Modulen auf der Haupt-CPU-Platine, die durch den Austausch des Anzeigemoduls nicht beeinträchtigt werden.

Schalten Sie die CNC vollständig aus, bevor Sie das Anzeigemodul entfernen oder installieren — dies ist eine ESD- und Sicherheitsvorkehrung —, aber für dieses Verfahren ist keine Datensicherung erforderlich.

F4: Die Anzeige zeigt einige korrekte Inhalte (Softkeys, Seitenüberschriften), aber andere Teile sind unsortiert. Was bedeutet das?

Teilweise Anzeige-Beschädigung mit einigen korrekten Inhalten deutet typischerweise auf einen Fehler in einem bestimmten Teilbereich der Schaltung des Anzeigemoduls hin und nicht auf einen vollständigen Ausfall.

Wenn die Softkey-Beschriftungen am unteren Bildschirmrand korrekt sind, aber der Hauptdatenbereich unsortiert ist, funktioniert der Zeichensatzgenerator für grundlegende UI-Elemente, aber die Datenanzeige-Schaltung ist defekt.

Wenn die Zeichenbildschirme (Parameter, Versatz, Programm) korrekt sind, aber der Grafikbildschirm (Werkzeugweg, Wellenform) beschädigt ist, ist der Grafik-Rendering-Teil ausgefallen.

Diese Symptome bestätigen das Anzeigemodul als Fehlerquelle und helfen Reparaturzentren bei der Diagnose, welche spezifische Schaltung zu beheben ist.

F5: Wie sollte das A20B-3300-0161 bei Lagerung und Transport gehandhabt werden, um Schäden zu vermeiden?

Die Platine muss jederzeit in einer Antistatik-Tasche aufbewahrt werden, wenn sie nicht installiert ist — sowohl für die Lagerung als auch während des Versands.

Extreme Temperaturen sollten vermieden werden: Lagerung unter -20°C oder über +60°C birgt das Risiko von Halbleiterschäden und Spannungsbelastungen der Lötstellen durch thermische Zyklen.

Die Platine sollte nicht mit der Vorderseite nach unten auf harte Oberflächen gelegt werden (Komponentenschäden), nicht mit anderen Platinen gestapelt werden, ohne Antistatik-Schaumstoff dazwischen (Kontakt- und ESD-Schäden), oder in gewöhnlichen Kartons ohne Antistatik-Verpackung versendet werden (Aufladung während des Transports).

Eine speziell angefertigte antistatische Abschirmtasche in einem stabilen Karton mit Schaumstoffpolsterung auf allen Seiten ist die minimal akzeptable Versandverpackung.
