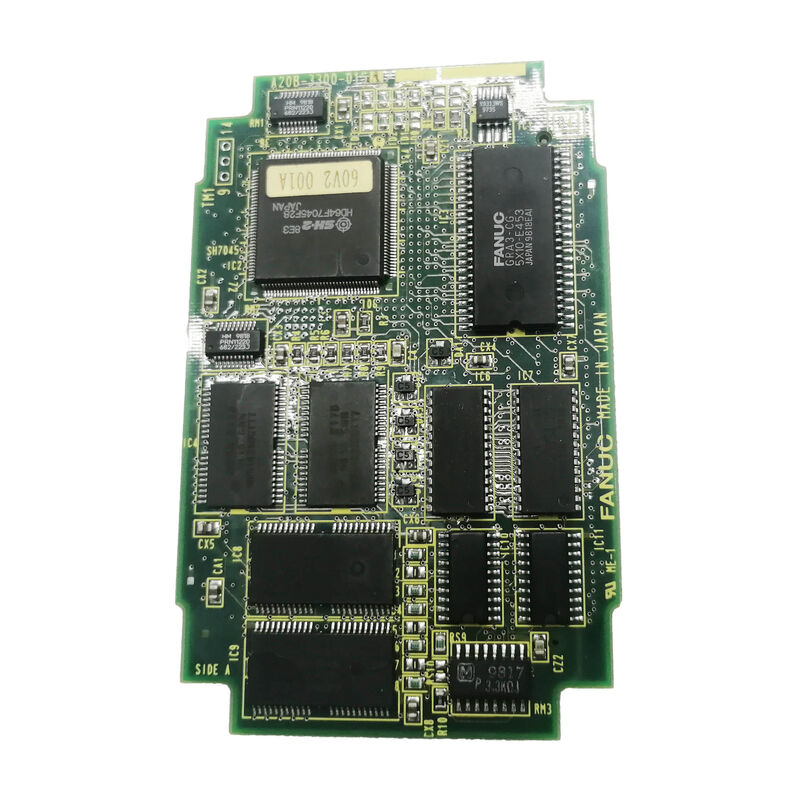

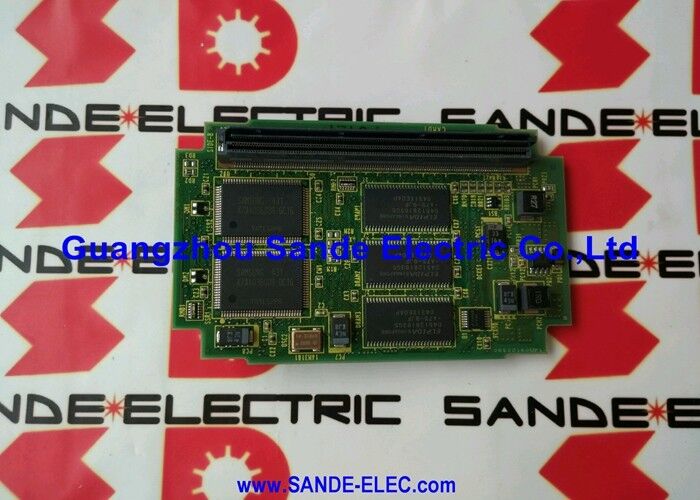

Fanuc Display-Steuerungskarte A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 7.2-Zoll-Monochrom-Grafikmodul Serie 16i / 18i / 21i / 20i, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Monochrome Grafik-Display-Steuerungskarte (GPU-Karte)

Aufstellplattenreihe:Einheitliche Datenbank

Anzeigetypen:7.2-Zoll-STN-Monochrom-LCD

Kompatible Systeme:FANUC-Baureihen 16i, 18i, 20i, 21i

Übersicht

Das A20B-3300-0154 ist das Grafikverarbeitungsmodul für das 7,2-Zoll-Monochrom-LCD-Bedienfeld von FANUC, das an CNC-Steuerungen der Baureihen 16i, 18i, 20i und 21i montiert ist.Es handelt sich um die dedizierte GPU-Karte, eine Plug-in-Board, die auf der Rückseite der Hauptplatine der i-Serie montiert wird, die für die gesamte Grafikverarbeitung und Anzeigeleistung verantwortlich ist..2-Zoll-STN-Mono-Panel für den Bediener an der Maschine sichtbar.

Jedes visuelle Element auf der CNC-Bedienoberfläche geht durch dieses Brett.

Die Bearbeitungsprogrammliste, die Positionsanzeige der Achse, Alarmtext, Parameterbildschirme und die grafische Darstellung des Werkzeugwegs werden alle von diesem Modul erstellt.

Das Haupt-CPU-Board übernimmt die Ausführung von Programmen, Bewegungsinterpolation und PMC-Verarbeitung.

Diese Grafikplatte übernimmt die separate Aufgabe, diese Daten in die Punktmatrix-Ausgabe umzuwandeln, die an das LCD-Panel gesendet wird.

Die Trennung der Grafikverarbeitung in eine eigene Platine ist ein bewusster Bestandteil der Architektur der i-Serie von FANUC.Die Hauptplatin-CPU ist nicht mit Bildschirm-Rendering-Berechnungen belastet diejenigen, die auf A20B-3300-0154 eigene dedizierte Verarbeitungs-Hardware laufen.

Dadurch kann der Hauptprozessor der CNC unabhängig davon, was auf dem Bildschirm geschieht, eine gleichbleibende Interpolationsleistung aufrechterhalten.

Die Platine befindet sich auf der Rückseite der Haupt-CPU-Platine, in der gelbgestützten Rückseite der i-Serie-Grundeinheit.

Es steckt in eine spezielle Steckdose und ist mit vier Abstandsklemmen befestigt.

Die physikalische Lage des Geräts schützt ihn vor der Maschinenumgebung und lässt ihn bei Bedarf zum Austausch zugänglich machen.

Schlüsselmerkmale

Was das 7,2-Zoll-Monodisplay für den Betrieb der Maschine bedeutet

FANUC hat viele seiner kompakten CNC-Geräte der I-Serie mit 7,2-Zoll-STN-Monochrom-LCD-Panels ausgestattet.

Das monochrome Display verwendet eine einfarbige Matrix typischerweise weiße Zeichen und Grafiken auf einem dunklen Hintergrund anstelle der in größeren Konfigurationen der i-Serie verwendeten Hintergrundbeleuchtung.

Dadurch bleibt das Panel kompakt und eignet sich für Umgebungen, in denen ein kleiner Fußabdruck wichtiger ist als die Farbdarstellung.

Der Bediener kann Programminhalte lesen, Teilprogramme bearbeiten, Achsenpositionen überwachen, Parameter überprüfen und einstellen und Alarmmeldungen überprüfen.2-Zoll-Mono-Bildschirm zeigt Wire-Frame-Grafiken des programmierten Pfad .

Das Grafikmodul übernimmt dieses Rendering: Es empfängt die Toolpath-Daten von der Haupt-CPU und wandelt sie in das monochrome Punktematrixsignal um, das das Panel anzeigt.

Wenn der A20B-3300-0154 versagt, zeigt das Display spezifische Symptome.

Ein leerer Bildschirm, bei dem die CNC ansonsten normal arbeitet, ist am häufigsten.weil das Grafikmodul keine Ausgabe erzeugt.

Gelegentlich tritt ein teilweiser Displayfehler auf: Einige Inhalte werden gerendert, während andere Bildschirmbereiche leer bleiben.

Installation und Entfernung des Grafikmoduls

Die Hauptplatten der FANUC-Serie i verwenden ein standardisiertes Montageverfahren für Plug-in-Module.Um das Brett zu entfernen, wird die Klaue der einzelnen Abstandsklemmen nach außen gezogen, um die Schleuse zu lösen, und das Brett hebt sich von der Steckdose ab.

Zur Wiedereinfügung ist der Steckverbinder der Platine mit der Hauptverbindung auszurichten und zu drücken, bis alle vier Klemmen sich verriegeln.

Die Steckdose ist geschlossen, um eine Umkehrung zu verhindern.aber die Platine muss vollständig in die Steckdose gedrückt werden Teilbindung erzeugt unzuverlässigen Kontakt, der zu intermittierenden Anzeigefehlern führen kann, auch wenn die Platine selbst funktionsfähig ist.

Nach der Installation überprüfen Sie, ob alle vier Abstandsschalter angeschlossen sind, bevor Sie die Basisgerätetriebe schließen und die Stromversorgung wiederherstellen.

Die A20B-3300-0154 ist spezifisch für die 7,2-Zoll-Mono-Panel-Konfiguration.4 Zoll FarbeDiese Module sind nicht austauschbar.

Das richtige Modul muss mit der auf der Maschine verwendeten Panel-Einheit verknüpft werden.

Häufig gestellte Fragen

F1: Der Bildschirm ist komplett dunkel, außer der Hintergrundbeleuchtung. Die CNC-Alarme sind normal und die Maschine läuft. Ist das die A20B-3300-0154?

Ein dunkler Bildschirm mit aktiver Hintergrundbeleuchtung und normaler CNC-Betrieb ist das charakteristische Ausfallmuster des Grafikmoduls.

Das Panel selbst empfängt Strom (daher die Hintergrundbeleuchtung), aber die Grafikdaten der Display-PCB fehlen.

Überprüfen Sie zuerst den Anschluss zwischen dem Grafikmodul und der Hauptplatine. Ein teilweise sitzender Anschluss erzeugt genau dieses Symptom.

Wenn der Steckverbinder festgestellt ist, dass er eingesetzt ist, ist das Grafikmodul auszutauschen.

F2: Kann der A20B-3300-0154 mit einem 9,5 Zoll großen Mono-Display verwendet werden?

Die A20B-3300-0154 ist mit der 7,2-Zoll-Mono-STN-LCD-Panelkonfiguration abgestimmt.

Das Signalformat, das Timing und die Steckdose werden an den spezifischen Anzeigentyp angepasst.

Die Installation eines falschen Grafikmoduls für einen bestimmten Paneltyp führt zu keiner Anzeige-Ausgabe oder zu einer falschen Anzeige-Ausgabe.

F3: Die Werkzeugpfadgrafiken auf dem Programm-Check-Bildschirm erscheinen verzerrt. Gerade Linien sind in Punkte gebrochen und die Bogendarstellung ist fragmentiert.

Anzeigen von Renderingsfehlern im Grafikinhalt ∙ zerbrochene Linien, fragmentierte Bögen, beschädigte Zeichen ∙ zeigen an, dass die Verarbeitungsschaltung des Grafikmoduls fehlschlägt.

Das Modul erzeugt Ausgabe, aber die Ausgabe ist falsch.

Diese Renderingsfehler verschlechtern sich typischerweise im Laufe der Zeit, wenn sich die ASIC- oder Speicherschaltungen des Grafikprozessors verschlechtern.

Eine Ablösung des Vorstands ist die angemessene Antwort.

F4: Nach dem A20B-3300-0154-Austausch ist der Bildschirm weiß ohne Inhalt. Die CNC läuft normal. Was sollte überprüft werden?

Ein weißer Bildschirm nach dem Modulwechsel zeigt in der Regel an, dass ein Steckverbinder nicht vollständig eingeschaltet ist oder ein Modul nicht richtig an das Panel angeschlossen ist.

Bestätigen Sie, dass die Teilnummer des Ersatzteils genau der entfernten Platte entspricht.

Überprüfen Sie, ob der Steckverbinder vollständig gedrückt ist. Wenn die Teilnummer übereinstimmt und der Steckverbinder korrekt ist, schalten Sie die CNC in Gang, damit sich das Anzeigensystem neu starten kann.

Q5: Die A20B-3300-0154 wurde ersetzt, aber das Display wird gelegentlich für einige Sekunden leer, bevor es wiederhergestellt wird.?

Intermittierende Blankung nach dem Austausch von Platten und Plattenpunkten an das Anzeigensignalkabel zwischen der Basisgerät und der Platte.

Wenn dieses Kabel während eines der beiden Austauschvorgänge gestört wurde und nicht vollständig neu gesetzt wurde, erzeugt der intermittierende Kontakt das beschriebene Symptom.

Überprüfen Sie die Anschlüsse an beiden Enden.

Wenn die intermittierende Leere bei bestätigten Kabelanschlüssen anhält, ist möglicherweise das Kabel selbst beschädigt und muss ersetzt werden.
