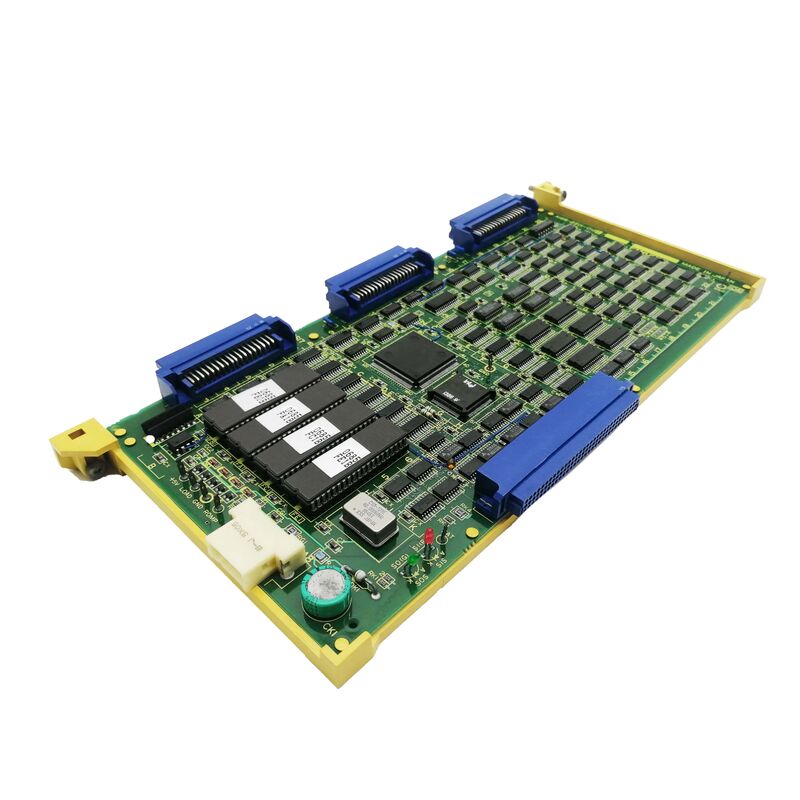

A16B-2200-0391 Fanuc Leiterplatte A16B22000391 AI6B-22OO-O39I

A16B-2200-0391∙ FANUC Serie 0-C 2-Achsen Serien-Impuls-Coder Achsenkarte PULCO / Typ A / Alpha-Servo-Schnittstelle / OT-C/D/F

PULCO Serien-Impuls-Coder auf der Plattform der Serie 0-C

Der A16B-2200-0391 trägt die Bezeichnung "PULCO" eine komprimierte Bezeichnung für Pulse Coder, die den Schnittstellentyp des Encoder kennzeichnet.Dies stellt es in die fortschrittlichste Achsenkarte Ebene für die Serie 0-C-Plattform.

Die Hardware-Tabelle der Serie 0-C von KFAS LLC bestätigt die Entwicklung der Achsenkarte:

Die A16B-2200-0391 ist die Serien-Pulse-Coder-Generation für 2-Achsen-Konfigurationen, die leistungsfähigste Achsenkarte in der 0-C-Familie für 2-Achsen-Maschinen.

Schlüsselmerkmale

Serielle Pulskoder Die erweiterte Encoder-Schnittstelle

CNC Electronics bestätigt: "Diese Achs-Servo-Schnittstellen Typ A für Servo-Verstärker der ALPHA-Serie". Die Alpha-Serie führte serielle Impulskodermotoren in die Produktions-CNC-Maschinen ein.

Der Serial Pulse Coder überträgt Positionsdaten als serielle digitale Nachricht, die parallele Signalleitungen älterer Encoder-Typen ersetzt.Dies liefert eine höhere Auflösung und eine sauberere Signalübertragung im Vergleich zu analogen oder 16-Bit-parallelen Schnittstellen früherer Achsenkarten.

"Typ A" bezeichnet das Servo-Kommunikationsprotokoll zur Verbindung mit Servo-Antrieben der Alpha-Reihe, die einen Vor-FSSB-Schnittstellenstandard (Vor-Optische Faser) haben.

Anwendungsszenarien

Fehler der 2-Achsen-CNC-Drehmaschine der Serie 0-C:Die Z- und X-Achsen einer CNC-Drehmaschine der FANUC-Serie 0-C erzeugen serielle Pulscoder-Alarme. A16B-2200-0391 wird identifiziert. Der Austausch stellt die 2-Achsen-Seriellpositionsrückmeldung wieder her.

0-C-Antriebsmodernierung:Eine CNC der Serie 0-C mit einer älteren Achskarte (A16B-2200-0221) wird mit dem Einbau von Alpha-Servoantrieben auf A16B-2200-0391 aktualisiert.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A16B-2200-0391 (PULCO) und A16B-2200-0361 (32-Bit-Achsenkarte)?

Beide bedienen 2-Achsen-Konfigurationen auf der Serie 0-C CNC. A16B-2200-0361 verwendet eine 32-Bit-Schnittstelle zu Encodern früherer Generation.A16B-2200-0391 verwendet die für Servomotoren der Alpha-Serie spezifische Schnittstelle Serial Pulse CoderDie beiden sind auf verschiedene Servoantriebsgenerationen abgestimmt und sind nicht austauschbar.

F2: Ist A16B-2200-0391 nur für 2-Achsen-Maschinen geeignet?

A16B-2200-0391 ist für 1 oder 2 Achsen konfiguriert. CNC Electronics beschreibt es als ein "1-zu-2-seriale Achsen-Board". Für 3/4-Achsen-Maschinen, die einen seriellen Pulskoder verwenden, ist das entsprechende Board A16B-2200-0390.

F3: Was bedeutet Spindelkompatibilität zwischen OT-C, OT-D und OT-F?

Dies sind die für die Serie 0-C verfügbaren Spindelsteuerungsmodultypen.CNC Electronics bestätigt, dass der A16B-2200-0391 "mit jeder OT-C/OT-D/OT-F Spindel und Servo-Schnittstelle, einschließlich digitaler, serielle und selten analoge Konfigurationen".

F4: Erfordert der A16B-2200-0391-Austausch einen Wiedereinsatz des Servoparameters?

Nein, die Servo-Parameter befinden sich im Haupt-SRAM der CNC. Nach der Montage des Ersatzes wendet die CNC die Parameter automatisch neu an.Überprüfung der korrekten Servoantwort auf beiden Achsen vor der Wiederaufnahme der Produktion.
