A16B-2200-0370 Fanuc Leiterplatte A16B22000370 AI6B-22OO-O37O

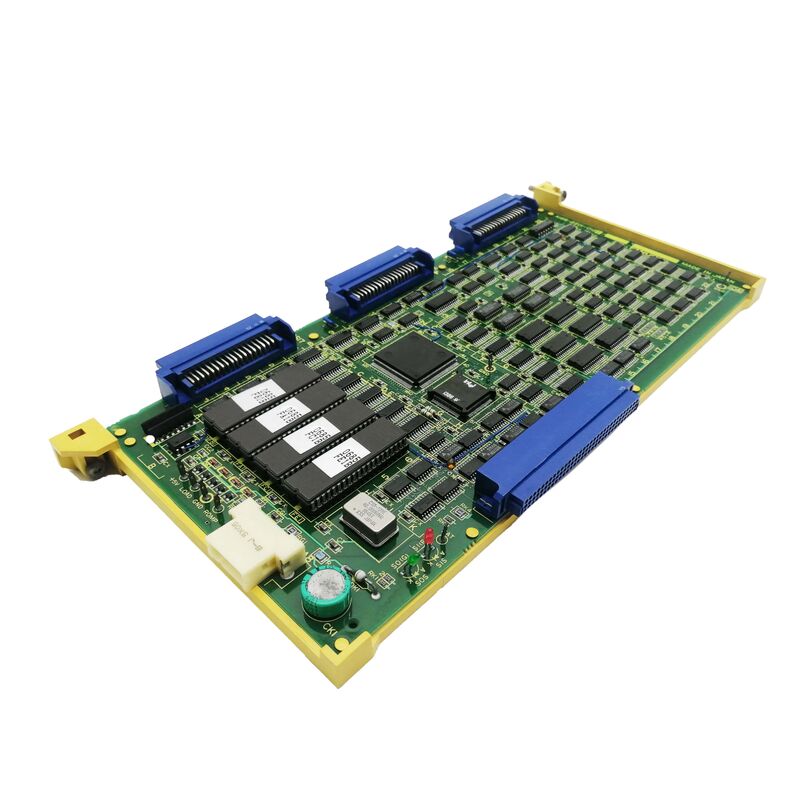

A16B-2200-0370 | FANUC 32-Bit-Leiterplatte für die 5./6. Achse – Serie 0-C (Zero-C) Steuerung / Zwei-Achsen-Erweiterung / A16B-2200-Serie

Zero-C – FANUCs kompakte CNC und ihre Achsengrenzen

„Zero C Control“ in der Produktbeschreibung bezieht sich auf die FANUC-Serie 0-C – die kompakte CNC von FANUC, die unter dem Namen „Zero“-Serie vermarktet wird. Der Name „Zero“ deutete auf eine kompakte, wirtschaftliche CNC hin – für die damalige Zeit leistungsstark, aber mit definierten Grenzen bei der Achsenanzahl. Die Standardkonfiguration der Serie 0-C unterstützt bis zu 4 gesteuerte Servoachsen. Für die meisten CNC-Werkzeugmaschinen der Serie 0-C-Ära waren 4 Achsen ausreichend:

• CNC-Drehmaschine: Z und X = 2 Achsen (Standard), bis zu 4 mit C-Achse und Y-Achse
• CNC-Bearbeitungszentrum: X, Y, Z = 3 Achsen (Standard), bis zu 4 mit Drehtisch. Einige Maschinen erforderten jedoch mehr. Wenn eine CNC der Serie 0-C eine 5. und 6. Achse benötigte – für eine Drehmaschine mit zwei Revolvern, ein Bearbeitungszentrum mit zwei Drehachsen oder eine Spezialmaschine – stellte die A16B-2200-0370 den Hardware-Pfad für diese erweiterte Achsenanzahl bereit.

Wichtige Produktinformationen

Anwendungen, die eine 5. und 6. Achse bei Serie 0-C erfordern

Die Maschinentypen, die den A16B-2200-0370 benötigten:

Doppelrevolver-CNC-Drehmaschinen:Ein Drehzentrum mit zwei Revolvern verfügt über zwei unabhängige Revolverbaugruppen – jede mit eigener Z- und X-Bewegung. Die Hauptplatine verwaltet den Primärrevolver (Z1, X1 als Achsen 1 und 2). A16B-2200-0370 fügt die Achsen des zweiten Revolvers hinzu (Z2, X2 als Achsen 5 und 6).

CNC-Bearbeitungszentren mit 4+2-Achsen-Konfigurationen:Ein Bearbeitungszentrum mit drei primären Linearachsen (X, Y, Z) und einer primären Drehachse kann zwei weitere Servoachsen hinzufügen – eine zweite Drehachse und eine Hilfsservofunktion –, die die Erweiterung um die fünfte und sechste Achse erfordern.

Sonder-Mehrachsmaschinen:Transferstraßen, Bearbeitungssysteme mit mehreren Stationen oder speziell angefertigte Automatisierungsmaschinen, die von einer CNC der Serie 0-C gesteuert werden, benötigen möglicherweise mehr als 4 Servoachsen, um ihre gesamte mechanische Ergänzung zu steuern.

Anwendungsszenarien

Fehler an der Doppelrevolver-0-C-Drehmaschinenachsen-Erweiterungsplatine:Eine Doppelrevolver-CNC-Drehmaschine der FANUC-Serie 0-C entwickelt Servoalarme speziell für die Achsen des zweiten Revolvers (5 und 6). Primärachsen funktionieren normal. Als Fehler wird A16B-2200-0370 identifiziert. Durch den Austausch wird die Funktion der 5. und 6. Achse wiederhergestellt.Wartung der 4+2-Bearbeitungszentrumsachsenplatine:Ein Bearbeitungszentrum der Serie 0-C mit 6 gesteuerten Achsen wird einer Wartung der Steuerplatine unterzogen. Der A16B-2200-0370 wird im Rahmen einer umfassenden Erneuerung des Achssteuerungssystems ersetzt.

FAQ

F1: Ersetzt A16B-2200-0370 die Haupt-CPU-Platine oder wird sie daneben installiert?

Bei der A16B-2200-0370 handelt es sich um eine Erweiterungsplatine, die neben der Haupt-CPU-Platine der Serie 0-C installiert wird – kein Ersatz. Die Hauptplatine verwaltet weiterhin die Achsen 1–4 sowie die Spindel. A16B-2200-0370 fügt Verarbeitung für die Achsen 5 und 6 in einem dedizierten Steckplatz oder einer Anschlussposition auf der Optionsarchitektur der Hauptplatine hinzu. Damit das gesamte 6-Achsen-System funktioniert, müssen beide Platinen funktionsfähig sein.

F2: Kann eine CNC der Serie 0-C mit A16B-2200-0370 im 4-Achsen-Modus betrieben werden, wenn die Erweiterungsplatine ausfällt?

Wenn A16B-2200-0370 ausfällt, erzeugen die 5. und 6. Achse Alarme. Ob die CNC weiterhin mit ihren ersten vier Achsen arbeiten kann, hängt von der Sicherheitskonfiguration der Maschine ab. Bei einigen Maschinen müssen alle konfigurierten Achsen fehlerfrei sein, bevor der Betrieb möglich ist. Bestätigen Sie anhand des PMC-Programmverhaltens der Maschine, ob ein eingeschränkter 4-Achsen-Modus möglich ist.

F3: Ist A16B-2200-0370 spezifisch für die Serie 0-C oder wird es auch in der Serie 0-D verwendet?

In der Beschreibung wird ausdrücklich „FÜR NULL-C-STEUERUNG“ angegeben – die Serie 0-C. Die Serie 0-D ist eine andere Hardwaregeneration mit einer eigenen Achsenerweiterungsarchitektur. Bestätigen Sie dies anhand der entsprechenden Hardware-Dokumentation, bevor Sie A16B-2200-0370 in ein System der Serie 0-D einbauen.

F4: Erfordert der Austausch von A16B-2200-0370 eine Neueingabe der Servoparameter für die Achsen 5 und 6?

Nein. Die Servoparameter für alle sechs Achsen – einschließlich der Achsen 5 und 6 – befinden sich im Haupt-SRAM der CNC. Nach dem Einbau des Ersatzes A16B-2200-0370 wendet die CNC die vorhandenen Parameter erneut auf die Kanäle der 5. und 6. Achse an. Überprüfen Sie die korrekte Servoreaktion auf beiden Expansionsachsen, bevor Sie mit der Produktion fortfahren.
