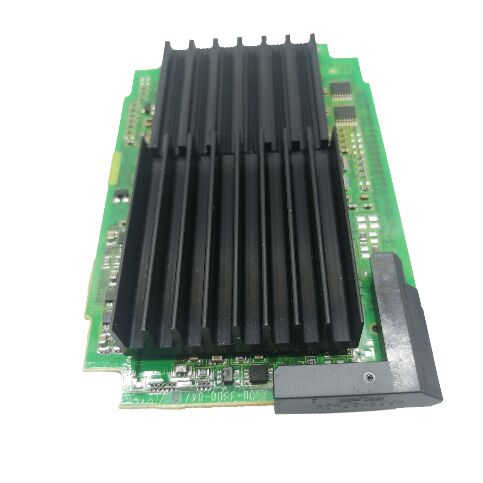

1 PC Neue Fanuc A20B-3300-0091 Leiterplatte A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 | 7,2-Zoll-Monochrom-Zeichendisplay-Leiterplatte — Für CNC-Serie 16i / 18i / 21i, LCD/MDI-Einheit, Nur-Text-Ausgabe, Rückseite des Bedienfelds

Übersicht

Die FANUC A20B-3300-0091 ist die Display-Treiberplatine für das 7,2-Zoll-Monochrom-Zeichen-LCD in den i-Serien-CNC-Systemen von FANUC.

Sie befindet sich hinter dem LCD-Panel im Bedienbereich, angeschlossen an die Haupt-CPU-Platine — physisch an der Rückseite der LCD/MDI-Einheit befestigt und in direktem Kontakt mit der Backplane, die sie mit der zentralen Verarbeitungslogik der CNC verbindet.

Jedes Mal, wenn ein Bediener eine Programm-Nummer liest, einen Parameter prüft, eine Alarmmeldung anzeigt oder eine Offset-Tabelle auf einer 7,2-Zoll-Mono-i-Serien-Steuerung durchläuft, werden die Daten über die Videogenerationsschaltung dieser Platine geleitet, bevor sie auf dem Bildschirm erscheinen.

Die Bezeichnung „nur Zeichen“ ist der Hauptunterschied zwischen der A20B-3300-0091 und den grafischen Display-Varianten der A20B-3300-Serie. Zeichen-Display-Platine erzeugen eine Videoausgabe mithilfe eines Zeichen-ROM — einer Nachschlagetabelle, die ASCII- oder ähnliche Zeichencodes Pixelmustern zuordnet.

Die CNC sendet Zeichencodes, und die Display-Platine wandelt sie im Scanzyklus des LCD in Punktmuster um.

Dieser Ansatz ist rechnerisch effizient und erzeugt scharfe, lesbare Texte für die datenintensiven Bildschirme, die Bediener am häufigsten verwenden — Programm-Nummern, Koordinaten, Alarmcodes, Spindeldrehzahl-Anzeigen —, kann aber keine frei formatierten Bitmap-Grafiken rendern.

Grafische Display-Varianten (in Farb- oder grafisch fähigen Mono-Displays auf denselben Maschinen zu finden) verfügen über zusätzliche GPU-ähnliche Schaltungen zur Darstellung von Werkzeugwegsimulationen, Wellenformgrafiken und grafischen Hilfebildschirmen.

Die A20B-3300-0091 verfügt nicht über diese Schaltung — und eine Maschine, die mit dieser Platine ausgestattet ist, zeigt eine Steuerung an, die keinen grafischen Simulationsbildschirm hat, selbst wenn die Optionseinstellungen der CNC-Software für die Aktivierung von Grafiken konfiguriert sind.

Für Standorte, an denen Bediener auf reine Text-Workflows angewiesen sind, ist diese Einschränkung unsichtbar; für Maschinen, bei denen die grafische Werkzeugweganzeige eine betriebliche Erwartung ist, wird stattdessen die entsprechende grafisch fähige Display-Platine benötigt.

Wichtige Spezifikationen

Wo die A20B-3300-0091 in das Display-Ökosystem der Serie 16i / 18i / 21i passt

Die FANUC i-Serie (16i, 18i, 21i) bot den Bedienern zum Zeitpunkt des Maschinenkaufs eine Reihe von Display-Optionen, und die werkseitig installierte Display-Platine spiegelte das gekaufte Optionsniveau wider.

Am unteren Ende: 7,2-Zoll-Monochrom-Zeichendisplay — die A20B-3300-0091. Weiter oben: 7,2-Zoll-Monochrom-Grafikdisplay (fügt Werkzeugwegsimulation und grafische Diagnose hinzu).

An der Spitze: 9-Zoll- oder 10,4-Zoll-Farbdisplay (vollfarbige Grafiken, höchste Auflösung).

Jede Stufe erfordert eine andere Display-Platine auf der Haupt-CPU-Platine, und diese Platinen sind nicht austauschbar — das LCD-Panel, die Display-Platine und die Display-Optionseinstellungen der CNC-Software müssen alle übereinstimmen.

Eine Werkzeugmaschine, die mit der reinen Zeichen-Display-Option gekauft wurde, kann zusätzliche Software-Optionen (Grafikoption, DNC2 usw.) haben, die in der installierten Konfiguration nicht aktiviert sind. Der Wechsel der Display-Hardware von Zeichen zu Grafik — der Austausch der A20B-3300-0091 durch eine entsprechende Grafikplatine — aktiviert nicht automatisch grafische Software-Funktionen. Die Option-Byte-Einstellungen der CNC und möglicherweise die Optionsregistrierung des FROM-Moduls müssen ebenfalls aktualisiert werden, was typischerweise die Beteiligung von FANUC oder einen entsprechenden Optionsschlüssel erfordert.

Was auf einem reinen Zeichen-Display angezeigt wird

Das Zeichen-Display unterstützt alles, was ein Bediener für den täglichen Betrieb einer CNC-Maschine benötigt:

Programm-Auswahl und -Inhalt: Teileprogramm-Nummern (Format Oxxxx), Programmblöcke (G-, M-, T-Codes in Textform) und Programmverzeichnis-Listen.

Positionsanzeige: Maschinenkoordinaten, Werkstückkoordinaten und verbleibende Fahrwege — aktualisiert in jedem CNC-Scanzyklus, angezeigt als numerischer Text.

Alarm- und Meldungsanzeige: Systemalarme (PS-Alarme, SV-Alarme, OT-Alarme) mit Alarmnummer und Textbeschreibung, Bedienernachrichten, die in der PMC-Leiter programmiert sind.

Parameter-Bildschirme: Alle CNC-Parameter (nummeriert von 0 bis 9999+) werden als numerische Werte mit Parameternummern angezeigt und können über die MDI-Tastatur navigiert werden.

Offset-Anzeige: Werkzeuggeometrie-Offsets, Verschleiß-Offsets, Arbeitskoordinaten-Offsets — alle numerischen Tabellen werden direkt aus dem Offset-Speicher gelesen.

Diagnose- und Servo-Bildschirme: Servo-Lastmeterwerte, Spindeldrehzahl und Diagnosedaten in numerischer Form.

Keines davon erfordert Bitmap-Grafiken.

Bediener, die auf reinen Zeichen-FANUC-Steuerungen gearbeitet haben, berichten durchweg von keiner praktischen Workflow-Einschränkung für Standard-Dreh-, Fräs- und Schleifoperationen.

FAQ

F1: Welche sichtbaren Symptome auf dem Bedienfeld deuten darauf hin, dass die A20B-3300-0091 Platine ausgefallen ist und nicht das LCD-Panel selbst?

Das wichtigste Diagnosemerkmal ist, ob die LCD-Hintergrundbeleuchtung eingeschaltet ist. Wenn die Hintergrundbeleuchtung leuchtet (Panel leuchtet), aber keine Zeichen angezeigt werden, ist die Display-Platine die wahrscheinlichste Ursache — das LCD-Panel und sein Inverter funktionieren, aber das Videosignal von der Display-Platine fehlt oder ist beschädigt.

Wenn die Hintergrundbeleuchtung vollständig ausgeschaltet ist, ist ein defekter Hintergrundbeleuchtungs-Inverter oder eine defekte LCD-Panel-Stromversorgung wahrscheinlicher die Ursache.

Andere Anzeichen für einen Ausfall der Display-Platine: verzerrte oder teilweise angezeigte Zeichen (einige Zeilen korrekt, andere fehlerhaft), leerer Bildschirm bei eingeschalteter Hintergrundbeleuchtung oder ein statisches Muster, das sich nicht ändert, wenn die MDI-Tasten gedrückt werden. Tauschen Sie die Platine gegen eine bekannte funktionierende Einheit aus, um dies zu bestätigen.

F2: Die Maschine verfügt derzeit über die A20B-3300-0091 (Zeichendisplay). Kann sie durch Austausch dieser Platine auf ein Grafikdisplay aufgerüstet werden?

Physisch ja — die grafisch fähige Display-Platine für die gleiche Bildschirmgröße passt in denselben Backplane-Steckplatz.

Funktionell erfordert das Upgrade auch, dass die Display-Option der CNC im Systemsoftware (FROM-Modul) aktiviert ist, was ein Optionsregistrierungsprozess ist, den FANUC über sein Optionsschlüsselsystem steuert.

Die grafisch fähige Display-Platine allein, die in einer Maschine installiert ist, die die Grafikoption nicht in ihrem System registriert hat, erzeugt keine grafische Ausgabe.

Wenn die Maschine ursprünglich ohne Grafikoption bestellt wurde, ist die Wiederherstellung des Zeichendisplays mit einem A20B-3300-0091 Ersatzteil der unkomplizierte Weg.

Wenn ein echtes grafisches Display-Upgrade benötigt wird, muss die Optionsregistrierung über FANUC oder eine von FANUC autorisierte Quelle erfolgen.

F3: Ist die A20B-3300-0091 mit anderen A20B-3300 Display-Platinen für das 7,2-Zoll-Mono-Display austauschbar?

Nicht direkt — innerhalb der A20B-3300-Serie unterscheiden sich die Varianten in ihrem Display-Schnittstellenprotokoll, ihrer Auflösungsbehandlung und ihrer Optionskompatibilität.

Eine grafisch fähige 7,2-Zoll-Mono-Platine (wie A20B-3300-0154 oder andere) verfügt über eine andere Schaltung und kann die reine Zeichen-A20B-3300-0091 nicht ersetzen, ohne die entsprechenden Software-Optionseinstellungen.

Innerhalb der reinen Zeichen-Varianten sollten eng verwandte Teilenummern (mit derselben Suffixstruktur -3300-00xx) vor dem Austausch mit der Haupt-CPU-Platine und der Software-Version der spezifischen Maschine abgeglichen werden.

Die Konsultation des FANUC Bedienfeld-Anschluss-Handbuchs (B-63003EN oder Äquivalent für die spezifische Serie) oder der Verdrahtungsdokumentation des Werkzeugmaschinenherstellers bestätigt, welche Display-Platine-Variante korrekt ist.

F4: Speichert die A20B-3300-0091 Maschinenspezifische Daten (Parameter, Programme), die vor dem Ausbau gesichert werden müssen?

Nein. Die Display-Platine ist ein zustandsloses Videoausgabegerät — sie speichert keine Benutzerdaten, keine Maschinenparameter und keine Programm-Speicher. Sie wandelt lediglich die von der Haupt-CPU-Platine empfangenen Daten in Videosignale um. Das Entfernen und Ersetzen erfordert keine Datensicherung, die speziell für diese Platine gilt.

Wenn die Platine jedoch als Teil eines umfassenderen Austauschs der Haupt-CPU-Platine ersetzt wird, müssen alle Maschinenparameter, Programme und PMC-Leiterdaten von der CNC gesichert werden, bevor die Hauptplatine berührt wird. Der Austausch der Display-Platine selbst ist für gespeicherte Daten nicht zerstörerisch.

F5: Welche Vorsichtsmaßnahmen sind beim Austausch der A20B-3300-0091 zu treffen?

Schalten Sie die Maschine vollständig aus und warten Sie, bis der DC-Bus (falls Spindel- oder Servo-Verstärker angeschlossen sind) entladen ist, bevor Sie das Bedienfeld öffnen. Die Display-Platine wird von der Rückseite der LCD/MDI-Einheit aus zugänglich gemacht — typischerweise durch Entfernen der hinteren Abdeckung des Steuerungsgehäuses.

Die Platine wird über einen Backplane-Kantenstecker angeschlossen und kann durch eine oder zwei Schrauben gesichert sein. ESD-Schutzmaßnahmen (Antistatik-Armband, Antistatik-Matte) sind beim Umgang mit der Platine unerlässlich.

Stellen Sie sicher, dass alle Steckverbinder-Orientierungen übereinstimmen, bevor Sie die Ersatzplatine einsetzen — ein falsches Einsetzen auf der Backplane kann die Steckverbinder-Pins beschädigen. Schalten Sie das Gerät ein und bestätigen Sie die Funktionalität des Zeichendisplays, bevor Sie das Bedienfeld schließen.
