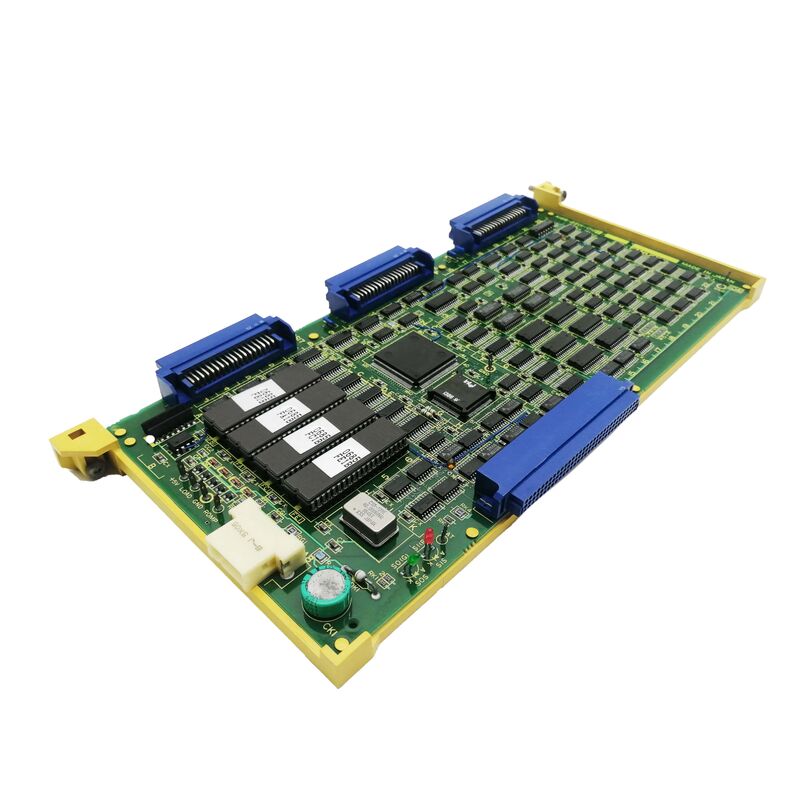

A16B-2200-0320 Fanuc Leiterplatte A16B22000320 AI6B-22OO-O32O

A16B-2200 – Eine Serie mit CNC- und Roboterfunktionen

Die A16B-2200-Serie ist eine der funktional vielfältigsten PCB-Familien von FANUC – in dieser Sitzung wurde bestätigt, dass sie Boards für CNC-Hauptsteuerung, Roboterachsensteuerung, Optionserweiterung und PMC-Funktionen (Programmable Machine Controller) über mehrere FANUC-Produktgenerationen hinweg abdeckt.

Bestätigte Boards aus dieser Sitzung umfassen das gesamte Spektrum der Serie:

Der A16B-2200-0320 belegt die 032x-Position – zwischen den etablierten PMC/I/O-Boards (034x) und vor den Roboterachsen- und CNC-Hauptboardgruppen (085x–091x).

Damit positioniert es sich innerhalb der FANUC-Hardwarearchitektur der Serien 16/18/21 und der damit verbundenen Steuerungssystemära.

Wichtige Produktinformationen

A16B-2200 in der Steuerungsarchitektur der Serie 16

Hauptplatine der Serie 16-A (A16B-2200-0900): „Teil der ersten Welle von 16-, 18- und 21-Steuerungssystemen.“ Damit befindet sich die gesamte A16B-2200-Serie in der Grundschicht der CNC-Steuerungsarchitektur der Serien 16, 18 und 21 von FANUC.

Die 032x-Position des A16B-2200-0320 innerhalb dieser Serie – früh in der Nummerierungsreihenfolge – deutet darauf hin, dass er möglicherweise eine grundlegende Steuerfunktion innerhalb der Systemarchitektur der Serie 16/18/21 übernimmt. Die Nummerierung der Platinen von FANUC innerhalb einer Serie reicht oft von grundlegenderen Platinen (niedrigere Nummern) bis hin zu spezialisierteren Platinen (höhere Nummern).

Zu den allgemeinen Platinenfunktionen in der 03xx-Zone der A16B-2200-Serie gehören:

PMC- und I/O-Funktionen:Die 034x-Reihe umfasst PMC-M I/O-Link-ROM-Masterboards – die Nähe von 032x lässt auf eine verwandte I/O- oder PMC-Funktion schließen.

Sub-CPU und Kommunikationsplatinen:Frühere Systeme der Serien 16/18 verwendeten mehrere Platinen für CPU- und Kommunikationsaufgaben – die 032x-Platine könnte eine dieser definierten Funktionsrollen übernehmen.

Anwendungsszenarien

Fehler der CNC-Steuerplatine:Ein CNC- oder Automatisierungssystem von FANUC entwickelt einen Fehler, der auf A16B-2200-0320 zurückzuführen ist. Die Platine wird anhand ihres Teilenummernschilds identifiziert.

Durch den Austausch wird die Steuerfunktion des Systems wiederhergestellt.

Vorbeugende Ersatzteilbevorratung:Eine Produktionsanlage, in der CNC-Maschinen der Serien 16/18/21 laufen, hält die A16B-2200-0320 als Ersatz für eine schnelle Reaktion bei Störungen bereit.

FAQ

F1: Wie bestätige ich, dass A16B-2200-0320 die richtige Platine für mein FANUC-System ist?

Lesen Sie die Teilenummer vom Etikett der installierten Platine ab. Wenn dort A16B-2200-0320 steht, handelt es sich um den bestätigten Ersatz.

Vergleichen Sie mit der Ersatzteiltabelle im entsprechenden Wartungshandbuch der FANUC-Serie 16/18, um die funktionale Rolle und Steckplatzposition der Platine zu bestätigen.

F2: Ist A16B-2200-0320 für CNC- oder Robotersteuerungsanwendungen geeignet?

Die A16B-2200-Serie eignet sich sowohl für CNC- als auch für Roboteranwendungen – bestätigt durch A16B-2200-0854 (Roboterachsenplatine) und A16B-2200-0900 (Haupt-CPU der Serie 16-A). Die spezifische Anwendung der 032x-Position wird aus der Dokumentation des Hostsystems bestätigt.

F3: Erfordert der Austausch von A16B-2200-0320 eine CNC-Datensicherung?

Dies hängt von der funktionalen Rolle des Vorstands ab.

Platinen, die Speicher (SRAM, FROM) oder aktive CNC-Konfigurationsdaten enthalten, müssen vor dem Austausch gesichert werden.

Schnittstellen- und Logikplatinen erfordern normalerweise keine Datensicherung.

Bestätigen Sie anhand der Funktionsbeschreibung der Platine im entsprechenden Wartungshandbuch.

F4: Welche ESD-Vorsichtsmaßnahmen gelten für A16B-2200-0320?

Mit einem geerdeten antistatischen Armband auf einer ESD-sicheren Oberfläche handhaben.

In einer antistatischen Verpackung lagern und transportieren.

Schalten Sie die CNC oder Steuerung vollständig aus, bevor Sie auf interne Platinen zugreifen.
