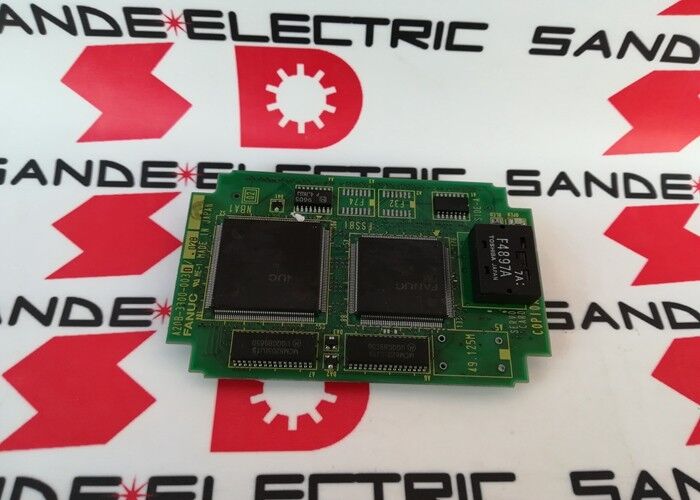

FANUC A20B-3300-0030 Kontrollkarte A20B33000030 repariert A2OB-33OO-OO3O

A20B-3300-0030 FANUC i Serie 2/3/4-Achsen FSSB Servo Controller PCB 15i / 16i / 18i / 20i / 21i Mutterplattenmontage

FSSB Warum die Schnittstellenarchitektur wichtig ist

Bei früheren FANUC CNC-Generationen (Serie 0, 6, 10, 15) wurden Servo-Befehlssignale zwischen der CNC und den Verstärkern über dedizierte analoge oder digitale parallele Kabel ¢ ein Kabel pro Achse übertragen.mit einer Breite von mehr als 10 mm,Bei einem 4-Achsen-System benötigte man vier komplette Befehlskabelläufe.

FSSB (Fiber Optic Servo Signal Bus) wurde durch eine einzige Glasfaserschleife ersetzt.von der FSSB-Ausgabe der CNC durch jeden Servoverstärker in AbfolgeBei einem 4-Achsen-System verwaltet eine Glasfaserkabelschleife alle Achsen.

Die A20B-3300-0030 ist die Leiterplatte, die die FSSB-Schnittstelle auf der CNC-Seite implementiert. Sie erzeugt die Achsenbefehlspakete und empfängt das Encoder-Feedback von der Verstärkerkette.Übersetzung dieser Daten in die Achse Position Schleife Berechnungen laufen innerhalb der CNC.

Schlüsselmerkmale

2, 3 oder 4 Achsen ∙ Flexible Konfiguration

Der A20B-3300-0030 kann je nach CNC-Konfiguration 2, 3 oder 4 Achsen über FSSB steuern.Die Anzahl der aktiven Achsen wird durch die CNC-Parameter bestimmt die Servo-Karte-Hardware unterstützt bis zu 4 Achsen, aber ein dreiachsiges Bearbeitungszentrum verwendet nur 3 Kanäle, und eine zweiachsige Drehmaschine verwendet 2.

Für die FANUC 16i, 18i und 21i-Systeme, die die häufigsten Einsatzplattformen für diese Karte sind, sind drei Achsen (X, Y, Z in einem Bearbeitungszentrum) und vier Achsen (X, Y,Z plus eine Drehachse oder eine vierte Zufuhrachse) sind typische Konfigurationen. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.

Anwendungsszenarien

4-Achsen-Bearbeitungszentrum:Ein vertikaler Bearbeitungszentrum mit X, Y, Z und einer drehbaren 4. Achse verwendet die A20B-3300-0030 zur Steuerung aller vier Achsen über eine einzige FSSB-Faserschleife.Die Karte verarbeitet die Servo-Befehl und Feedback für alle Achsen gleichzeitig bei der CNC-Interpolation Rate.

Ersatz der Servo-Karte der Baureihe 16i:Ein FANUC 16i CNC-Bearbeitungszentrum entwickelt nach Fehlermeldungen auf allen gesteuerten Achsen eine Achse.Das Ersetzen der Karte stellt den normalen Servobetrieb auf allen Achsen wieder her.

CNC-Wartungsarbeiten:Bei einer geplanten CNC-Überholung einer Drehmaschine der Baureihe 18i wird die Servo-Steuerkarte im Rahmen einer Plattenerneuerung ausgetauscht, um die Lebensdauer der Komponente auf der Hardware zur Steuerung der kritischen Achse zurückzusetzen.

Häufig gestellte Fragen

F1: Kann die A20B-3300-0030 eine fünfte oder sechste Achse steuern, wenn sie mit einer zweiten Servokarte kombiniert wird?

Einige CNC-Konfigurationen der FANUC i-Serie unterstützen zwei FSSB-Kanäle von zwei Servocontroller-Karten, um die Achskapazität über 4 Achsen hinaus zu erweitern.Ob diese Konfiguration unterstützt wird, hängt vom spezifischen CNC-Modell ab, die Motherboard-Version und die CNC-Softwareoption. Der A20B-3300-0030 bietet bis zu 4 Achsen auf seinem einzigen FSSB-Kanal. Für bestätigte Multi-Card-Achs-Erweiterungskonfigurationen,die Anlageanleitung der FANUC-Serie i für das jeweilige CNC-Modell zu lesen.

F2: Welche Servoverstärkertypen werden über FSSB mit dem A20B-3300-0030 verbunden?

Die FSSB-Schnittstelle verbindet sich mit den Servoverstärkermodulen der FANUC-Serie Alpha i und Beta i, die einen FSSB-Eingangsanschluss enthalten.Verstärker, die Schnittstellen des Typs A oder Typ B (analog/digital parallel) verwenden, können nicht mit dem FSSB verbunden werdenBestätigen Sie, dass die installierten Servoverstärker über FSSB-Verbindungen verfügen, bevor Sie den A20B-3300-0030 montieren.

F3: Gibt es CNC-Parameter, die nach dem A20B-3300-0030-Austausch neu konfiguriert werden müssen?

Die A20B-3300-0030 ist eine Hardware-Karte, die keine CNC-Parameter speichert.FSSB-Node-Adressezuweisung) werden im Hauptparameterspeicher der CNC gespeichert. Nach dem Einbau einer Ersatzkarte sollte die CNC automatisch die FSSB-Kommunikation aktivieren und wiederherstellen, indem sie den vorhandenen Parametersatz verwendet.Überprüfung der Faserverbindung und der Einstellungen der FSSB-Parameter in der Servoparametertabelle der CNC.

F4: Ist die A20B-3300-0030 spezifisch für Modell A und was bedeutet Modell A?

Die FANUC i-Serie wurde in mehreren Hardware-Generationen produziert.Die A20B-3300-0030 ist die Servo-Controller-Karte für Modell-A-Motherboards der 15iSpätere Modell-B-Hardware verwendet verschiedene Motherboard-Anschlüsse und verschiedene Servo-Karten-Teilnummern.Überprüfen Sie die Hardware-Generation der CNC von der Steuerungseinheit Namensschild vor der Bestellung.

F5: Was sind die Anzeichen eines Ausfalls von A20B-3300-0030 im Vergleich zu einem Ausfall des Servoverstärkers?

Eine ausfallende Servocontrollerkarte erzeugt typischerweise FSSB-Kommunikationswarnsignale über mehrere Achsen gleichzeitig, da die Karte die einzige FSSB-Quelle für alle angeschlossenen Achsen ist.Ein ausfallender Verstärker beeinflusst in der Regel nur eine Achse gleichzeitigWenn alle Achsen gleichzeitig mit FSSB-bezogenen Codes alarmieren, ist die Servocontroller-Karte der erste Ansprechpartner für eine Untersuchung.Einsachsige Alarme weisen typischerweise auf den Verstärker oder Motor für diese spezifische Achse.
