| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2902-0670 |

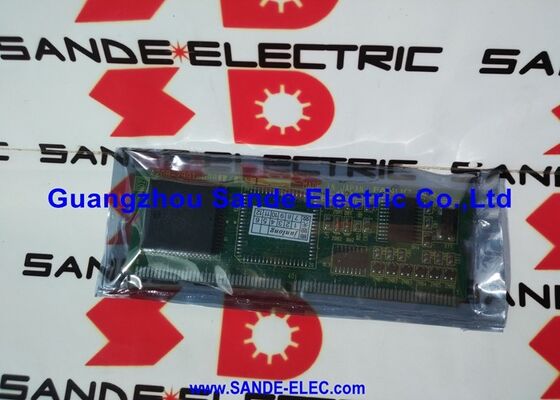

DieFANUC A20B-2902-0670ist die Stromversorgungs-Treiberplatine in der FANUC biSVSP-Serie ?? FANUCs integriertes Kombinationsmodul, das Servoachsantrieb und Spindelantrieb in einer einzigen kompakten Einheit vereint.
Das biSVSP-Konzept befasste sich mit einem wirklichen Panel-Engineering-Problem: für herkömmliche CNC-Antriebskabinette waren separate Servoverstärkermodule (SVM) und ein separates Spindelverstärkermodul (SPM) erforderlich.die eine beträchtliche Panelbreite verbrauchen und individuelle Busverbindungen zwischen ihnen erfordern.
Der biSVSP integriert beide Funktionen Servoachsen und Spindel in einem Modul, wodurch der Panel-Fußabdruck drastisch reduziert und die Verkabelungstopologie vereinfacht wird.
Innerhalb eines biSVSP-Moduls arbeiten drei verschiedene Leiterplatten in einer definierten physikalischen und elektrischen Anordnung zusammen.CNC-Kommunikation (FSSB oder ähnliches), und Achsen-Spinel-Steuerlogik.
Die Verkabelungsplatte stellt die Anschlussschnittstellen für externe Kabel zur Verfügung motorische Leistung, Encoder-Feedback, Steuerungssignale.Die Leistungsaufnahme, deren Treiberabteilung die A20B-2902-0670 ist, übernimmt die tatsächliche Leistungsumwandlung.: Empfang des dreiphasigen Wechselstrom-Eingangs, Erzeugung des Gleichstrom-Busses, Schalten der IGBT-Module für Servo- und Spindelausgänge,und zur Bereitstellung der regulierten Niederspannungs-Gleichströmungsschienen für die Steuer- und Verkabelungstafeln.
Der A20B-2902-0670 ist speziell der Treiberbereich dieser Stromplatten-Montage, der Teil, der die Gate-Antriebsschaltkreise, die Stromversorgungsschaltkreise auf Logikebene trägt,und die Schnittstelle zwischen der Leistungsumwandlungshardware und den Steuersignalen der Steuerplatte.
Es handelt sich nicht um die volle Leistungskarte (die die IGBTs und den Geradliner trägt);Es ist der auf der Stromplatte montierte Treiber-PCB, der die Niederspannungs-Digitalsteuerung und die Hochleistungsschalter verbindet..
| Parameter | Wert |
|---|---|
| Funktion | PCB-Antrieb für die Stromversorgung |
| Modulreihe | biSVSP (A06B-6134-HXXX) |
| Anwendungsbereich | SVSP-40/40-15i auf dreifache Servo-/Spindel |
| Position des Ausschusses | Leistungssektion der BiSVSP-Anlage |
| Schnittstelle | Kontroll-PCB + Leistung IGBT-Stufe |
| Status | Ausgeschaltete Ersatzteile |
| Ursprung | Japan |
Die Drei-Board-Architektur des biSVSP-Moduls ist enger integriert als die Zwei-Board-Architektur der früheren Alpha-SVM- und SPM-Module.
Bei der Alpha SVM2 (A06B-6079) ist beispielsweise der Austausch der oberen Karte (A20B-2001-0931) ein einfacher Austausch, da die oberen und unteren Karten mechanisch und elektrisch unabhängig sind.
In der biSVSP teilen sich die drei Boards Signalpfade und Leistungsebene, die durch Backplane-Anschlüsse miteinander verbunden sind,und das physikalische Layout des Moduls A06B-6134 ist kompakter, wodurch die Identifizierung einzelner Platten und der Austausch komplexer werden.
Diese Integration ist der Grund, warum einige spezialisierte Reparaturzentren es vorziehen, das biSVSP als komplette Einheit zu warten, indem sie das gesamte Modul A06B-6134 austauschen, anstatt einzelne Platten zu ersetzen.
Wenn ein biSVSP-Modul in ein Reparaturzentrum zurückgebracht wird, hat der Techniker Zugriff auf die gesamte Baugruppe, kann diagnostische Messungen an allen Schnittstellen gleichzeitig auf einem Prüfgerät durchführen,und kann jede Platte oder Komponente ersetzen, die versagt hat.
Die Steuerplatine A20B-2902-0670 im Kraftbereich ist eine der identifizierbaren austauschbaren Teilbaugruppen in diesem Reparaturverfahren.
Innerhalb des Strombereichs des biSVSP führt das Treiber-PCB A20B-2902-0670 Funktionen aus, die sowohl für die Servo- als auch für die Spindel-Ausgangskanäle unerlässlich sind:
Erzeugung von Torantriebssignal:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.
Die Gate-Antriebsschaltkreise auf dem Treiber-PCB übersetzen die PWM-Signale mit geringer Leistung von der Steuerplatine in die mit höherer Spannung,höhere Stromimpulse, die erforderlich sind, um die IGBT-Tore zuverlässig mit den für die Motorsteuerung erforderlichen Geschwindigkeiten zu schalten (typischerweise 2 ∼ 8 kHz Trägerfrequenz).
Isolierte Stromversorgung für Torbetreiber:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, die während des Umschaltens bei unterschiedlichen Potentialen schwebt.
Das Treiber-PCB trägt die isolierten Stromversorgungsschaltkreise (typischerweise kleine Hochfrequenztransformatoren oder Ladungspumpen-Schaltkreise), die diese schwimmenden Torantriebsversorgungen liefern.
Verriegelungs- und Schutzsignalvermittlung:Der Treiber-PCB trägt die Laderelaissteuerung, DC-Bus-Vorladelogik aktiviert, Überströmung Trip Logik,und die Aktivierungs-/Deaktivierungssignale, die es der Steuerplatine ermöglichen, den Strombereich während des Starts sicher zu sequenzieren, normaler Betrieb und Fehlerbedingungen.
Die Integration des biSVSP-Moduls machte es besonders attraktiv für CNC-Drehmaschinen und kleinere Bearbeitungsstätten, wo die kombinierte Antriebsleistung im elektrischen Schrank begrenzt ist.
Eine typische zweiachsige CNC-Drehscheibe (X- und Z-Servoachsen plus eine Spindel) könnte durch ein einziges biSVSP-Modul bedient werdenein Ventilator .
Die A06B-6134 biSVSP-Serie umfasst eine Reihe von Servo-/Spindelstromkombinationen,von der kleinsten SVSP-40/40-15i (wobei "40/40" zwei Servoachsen und "15i" die Spindel-Nennstrom beschreibt) über drei-Servo/Spindel-Kombinationen, die drei Servoachsen und eine Spindel bedienen.
The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.
F1: Sollte das Modul A20B-2902-0670 separat bestellt werden, oder ist es besser, das komplette Modul A06B-6134 auszutauschen?
Für die meisten Wartungsszenarien ist ein vollständiger Modulwechsel (Senden des fehlgeschlagenen Moduls A06B-6134 an ein Reparaturzentrum und Erhalt eines geprüften Ersatzes) der risikoarme Ansatz.
Die enge Integration des biSVSP-Boards bedeutet, dass die Diagnose einer bestimmten Platte einen Zugang zum Prüfstand erfordert, den die meisten Produktions-Wartungsteams nicht vor Ort haben.
If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.
Ohne diese diagnostische Gewissheit führt die Anbringung einer Ersatztreiberplatine in eine Baugruppe mit einem nicht erkannten Fehler an der Steuerplatine oder an der Verkabelungsplatine zu einem zweiten Ausfall eines Moduls.
F2: Welche typischen Fehlererscheinungen in einem biSVSP-Modul deuten darauf hin, dass die Leistungsschaltplatte (A20B-2902-0670) ausgefallen ist?
Störungen der Stromversorgungsplatine treten typischerweise auf: Versagen des Moduls, den Gleichspannungsbus mit Strom zu versorgen (das Laderelais des Gleichspannungsbusses schließt sich nicht, oder der Vorladeschaltungsersatz kann die Busspannung nicht erhöhen,(das auf eine Ausfallschaltung des Laderelais-Steuerkreises der Fahrpläne hindeutet); ein oder mehrere Servo- oder Spindel-Ausgangskanäle, die trotz korrekter Steuerbefehle einen falschen oder keinen Motorstrom erzeugen (was auf einen Ausfall des Torantriebs für die betroffenen IGBT-Beine hindeutet);oder Überspannungs-/Überstrom-Alarme, die mit spezifischen Stromwechselereignissen korrelieren und nicht auf die Parameteranpassung reagieren.
Vergleichen Sie dies mit Fehlern der Steuerplatine (FSSB-Kommunikationsfehler, Encoderfehler) und Fehlern der Verkabelungsplatine (anschlussspezifische Probleme, die die Signalintegrität auf bestimmten Kabeln beeinträchtigen).
F3: Kann das biSVSP-Modul vorübergehend nur mit Servo-Funktion arbeiten, wenn der Spindeldriver-Abschnitt ausfällt oder umgekehrt?
Nein, weil alle drei Ausgangskanäle (Servoachsen und Spindel) die gemeinsame Stromplatte, DC-Bus und Power-Driver-PCB teilen,Ein Ausfall in irgendeinem Bereich der Leistungsschaltplatte deaktiviert typischerweise das gesamte Modul..
Der biSVSP ist nicht für einen anmutigen, schlechten Betrieb mit Teilausfall konzipiert. Seine Integration tauscht Betriebsflexibilität gegen Kompaktheit.
Ein Fehler am Treiber-PCB, der den Spindel-Ausgang ausschaltet, verhindert auch den sicheren Betrieb der Servoachsen.weil die Schutz- und Verriegelungslogik über alle Kanäle auf dem Fahrplan gemeinsam ist.
F4: Was sind die am häufigsten fehleranfälligen Komponenten der A20B-2902-0670 in langlebigen biSVSP-Modulen?
Bei biSVSP-Modulen mit längerer Betriebsdauer (10+ Jahre) sind die am häufigsten ausfallenden Komponenten an der Treiberplatte: Elektrolytkondensatoren auf den Hilfsstromkreisen (altersbedingter Kapazitätsverlust,Erhöhung der ESR, und eventueller Elektrolytentzug); Optocoupler in den Isolationsbarrieren zwischen Steuersignalen und Torantriebsströmungen (abnehmen durch LED-Alterung im Optocoupler-Sender,Erhöhung der Zeitkonstante der Isolationsbarriere und Verzerrung der Schaltzeit bei höheren Schaltfrequenzen) und kleine Signaltransistoren und ICs im Ladungsrelais-Steuerkreis, die durch thermische Belastung in Modulen, die an schlecht belüfteten Stellen montiert sind, ausfallen können.
Ein vollständiger Ersatz der Komponenten, der sich auf diese Bereiche konzentriert und von einem Spezialisten durchgeführt wird, stellt die Zuverlässigkeit des Fahrersystems erheblich wieder her.
F5: Welche Vorsichtsmaßnahmen sind erforderlich, wenn sich die Platine A20B-2902-0670 in einem Modul befindet, das zur Inspektion oder Reparatur geöffnet werden muss?
Die Gleichspannungskondensatoren des biSVSP-Moduls behalten gefährliche Spannungen (potenziell 300~600 V Gleichspannung abhängig von der Versorgungsspannung) mehrere Minuten lang, nachdem die Wechselstromversorgung entfernt wurde.
Vor dem Öffnen des Moduls zur Prüfung oder zum Entfernen der Platine muss bestätigt werden, dass der Gleichstrombus vollständig entladen wurde, indem die "Ladelei" auf der Modulfläche beobachtet wird (sie muss ausgeschaltet sein).und messen Sie dann die Gleichspannungs-Bus-Terminals mit einem für die Spannung bestimmten Messgerät.
Während dieser Überprüfung ist eine persönliche Schutzausrüstung (geistig isolierte Handschuhe, die für die Spannung geeignet sind, Augenschutz) erforderlich.Zusätzlich sind ESD-Vorsichtsmaßnahmen erforderlich, wenn die Steuerungselektronikplatten ausgesetzt sind, da die Treiberplatine CMOS-Gate-Drive-ICs trägt, die empfindlich auf elektrostatische Entladungen reagieren.
