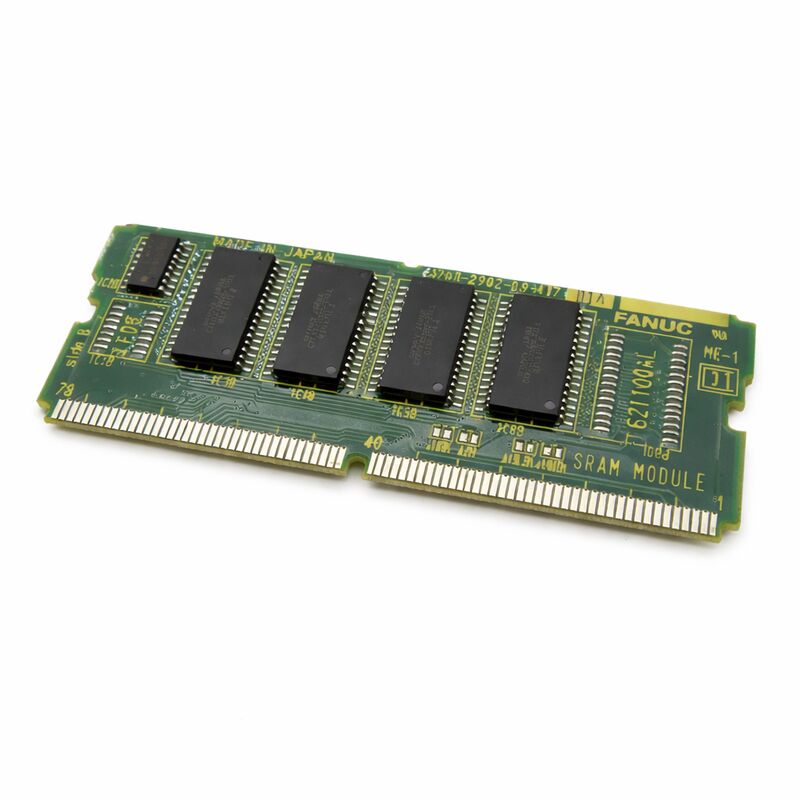

FANUC A20B-2902-0642 | 256K SRAM-Modul mit analoger Spindelsteuerung — Serie 16/18/21, Herkunft Japan

Teilenummer: A20B-2902-0642

Hersteller: FANUC Corporation (Japan)

Produkttyp: SRAM-Speichermodul mit analoger Spindel-Schnittstelle (SMD-Tochterplatine)

Speicherkapazität: 256 KB SRAM

Kompatible Systeme:FANUC Serie 16 / 18 / 21 und kompatibel

Übersicht

Das A20B-2902-0642 ist ein Dual-Funktions-Plug-in-Modul für FANUC CNC-Systeme der Serien 16, 18 und 21. Es kombiniert 256 Kilobyte SRAM mit einer integrierten analogen Spindel-Schnittstelle auf einer einzigen SMD-Tochterplatine.

Die Platine wird direkt auf das Haupt-CPU-Motherboard gesteckt und bietet gleichzeitig zwei Funktionen: flüchtigen Speicher für die CNC-Datenspeicherung und einen analogen Geschwindigkeitsbefehlsausgang zur Steuerung von analogen Spindelverstärkern.

Zwei Funktionen auf einer Platine sind in der Praxis wichtig. Bei Systemen der Serie 16/18/21, die für analoge Spindelantriebe konfiguriert sind, liefert dieses Modul sowohl die Spindelsteuerungs-Schnittstelle als auch das zusätzliche SRAM an die Steuerung.

Es gibt separate Platinen für jede Funktion in dieser Modulfamilie, aber das A20B-2902-0642 übernimmt beide von einer einzigen Plug-in-Position.

Die analoge Spindel-Schnittstelle ist die spezifische Hardware, die den Spindeldrehzahlbefehl der CNC in ein analoges Spannungssignal umwandelt.

Spindelverstärker, die für analoge Befehlseingänge ausgelegt sind — ältere oder kostengünstigere Verstärker, die in der Generation von Maschinen üblich sind, die Steuerungen der Serie 16/18/21 verwenden — empfangen diese Spannung als ihre Geschwindigkeitsreferenz.

Die Schnittstelle auf dieser Platine erzeugt und konditioniert dieses Signal.

Wichtige Spezifikationen

Die analoge Spindel-Schnittstelle — Funktionsweise

Die Spindel in einer CNC-Werkzeugmaschine erfordert eine präzise Drehzahlregelung. Moderne FANUC CNC-Systeme kommunizieren Spindeldrehzahlbefehle über eine digitale serielle Verbindung mit dem Spindelantrieb — der Spindelverstärker liest einen digitalen Befehl und führt ihn aus.

Viele Spindelverstärker, insbesondere aus der Generation der 1990er Jahre, die zu Maschineninstallationen der Serie 16/18/21 passen, sind vom Typ mit analogem Befehl.

Sie erwarten ein Signal von ±10V oder 0–10V, das proportional zur befohlenen Spindeldrehzahl ist.

Die analoge Spindel-Schnittstelle des A20B-2902-0642 wandelt die interne digitale Spindeldrehzahlreferenz der CNC in diese analoge Spannung um. Der Spindelverstärker liest die Spannung. Die CNC hat keinen eigenen analogen Ausgang — diese analoge Funktionalität wird vollständig von dieser Schnittstellenplatine bereitgestellt. Ohne sie installiert zu haben, hat die CNC keinen Weg, einen analogen Spindelverstärker zu steuern.

Die Maschine kann hochfahren, aber die Spindel reagiert nicht auf Drehzahlbefehle.

Der Geschwindigkeitsbefehlsausgang ist präzise gesteuert.

Der Spindelsteuerungsalgorithmus der CNC berechnet die korrekte Drehzahlreferenz und übergibt sie an den DAC (Digital-Analog-Wandler) auf dieser Platine.

Die resultierende Spannung spiegelt die befohlene Drehzahl genau innerhalb des Eingangsbereichs des Verstärkers wider.

256K SRAM — flüchtiger Speicher für den CNC-Betrieb

Die 256 Kilobyte SRAM auf diesem Modul sind batteriegepufferter flüchtiger Speicher.

Sie enthalten Daten, die die CNC während des Betriebs kontinuierlich schreibt und liest: Teileprogramme, Parametertabellen, Werkzeugversatzdaten, Makrovariablen und andere Laufzeitinformationen.

Diese Daten müssen Stromzyklen überstehen — die Pufferbatterie hält den SRAM-Inhalt intakt, wenn die Maschine ausgeschaltet ist.

256 KB sind nach heutigen Maßstäben eine moderate SRAM-Zuweisung, aber sie ist für viele Konfigurationen der Serie 16/18/21 geeignet. Systeme mit großen Teileprogrammbibliotheken, umfangreichen Werkzeuglebensdauerverwaltungsdaten oder vielen Makrovariablen können von einem größeren SRAM-Modul profitieren.

Für Standardmaschinenkonfigurationen reichen 256 KB für normale Programm- und Parameter-Speicheranforderungen aus.

Die SRAM-Pufferbatterie ist ein Wartungsartikel. Sie hat eine begrenzte Lebensdauer und muss ersetzt werden, bevor sie ausfällt. Wenn die Batteriespannung unter ihren Schwellenwert fällt, gehen die SRAM-Daten beim nächsten Ausschalten verloren.

Die Maschine gibt beim Neustart eine Fehlermeldung im Speicher aus. Ersetzen Sie die Batterie planmäßig, nicht als Reaktion auf eine Speicherwarnung.

Wann dieses Modul die richtige Wahl ist

FANUC bot mehrere Varianten der Modulfamilie A20B-2902-0XXX für analoge Spindel und Speicher für die Serie 16/18/21 an.

Die richtige Wahl hängt von der Spindelkonfiguration der Maschine ab. Wenn die Maschine einen analogen Spindelverstärker verwendet und eine SRAM-Zuweisung von 256 KB benötigt, ist das A20B-2902-0642 das passende Modul.

Wenn die Maschine stattdessen einen seriellen Spindelantrieb verwendet, ist eine andere Modulvariante — ohne die analoge Spindel-Schnittstelle — erforderlich.

Bestätigen Sie immer den Spindelantriebstyp und die Teilenummer des vorhandenen Moduls, bevor Sie einen Ersatz beschaffen. Die Installation eines Moduls mit analoger Schnittstelle in einem seriellen Spindel-System führt zu Spindelwarnungen.

Die Installation eines Moduls für serielle Spindeln in einem analogen Spindel-System macht die Spindel unkontrollierbar.

FAQ

F1: Die Spindel reagiert nicht auf Drehzahlbefehle. Die CNC zeigt keine Warnung an. Könnte das A20B-2902-0642 die Ursache sein?

Beginnen Sie damit, die analoge Befehlsspannung am Eingang des Spindelverstärkers mit einem Voltmeter zu überprüfen.

Wenn die CNC die Spindeldrehzahl befiehlt, sich aber die Spannung am Verstärkereingang nicht ändert, ist der analoge Ausgangspfad — einschließlich dieser Platine — der Ort des Fehlers.

Wenn die Spannung korrekt wechselt, die Spindel aber nicht reagiert, liegt der Fehler im Verstärker oder im Spindelmotor selbst.

F2: Die Maschine zeigt nach einem Wochenendstillstand beim Start eine SRAM-Speicherfehlermeldung an. Die SRAM-Batterie ist nicht alarmiert. Was könnte das noch verursachen?

Ein Speicherfehler nach einer kurzen Stromunterbrechung mit einer angeblich intakten Batterie kann darauf hindeuten, dass die Batteriespannung unter den Schwellenwert für die SRAM-Speicherung gefallen ist, noch bevor der Schwellenwert für die Niedrigbatterie-Warnung erreicht ist. Messen Sie die Batteriespannung direkt.

Wenn sie unter 2,7 V liegt, ersetzen Sie sie und stellen Sie die Parameter aus dem Backup wieder her.

Der Schwellenwert für die Niedrigbatterie-Warnung und der tatsächliche Schwellenwert für die SRAM-Speicherung sind nicht identisch.

F3: Ist der analoge Spindel-Ausgang dieses Moduls einstellbar?

Der analoge Ausgangsspannungsbereich wird durch die Spindelparameter-Einstellungen der CNC bestimmt.

Maximale Spindelspannung, Richtungspolarität und Verstärkung können über CNC-Parameter eingestellt werden.

Die Hardware auf dieser Platine unterstützt diese softwareseitig einstellbaren Funktionen. Für Standardinstallationen ist keine Hardware-Jumper-Einstellung erforderlich.

F4: Kann das A20B-2902-0642 in einer Maschine verwendet werden, die derzeit mit einer anderen analogen Spindelmodulvariante ausgestattet ist?

SRAM-Kapazität und Spindel-Schnittstellenmerkmale variieren zwischen den Varianten der Modulfamilie A20B-2902 für analoge Spindeln.

Wenn das Ersatzmodul die gleiche SRAM-Kapazität und den gleichen Spindel-Schnittstellentyp wie das zu ersetzende Modul aufweist, ist es ein direkter Ersatz.

Wenn einer der Parameter abweicht, überprüfen Sie die Kompatibilität mit der Systemdokumentation vor der Installation.

F5: Nach dem Austausch dieses Moduls funktioniert die Spindel korrekt, aber die Werkzeugversätze sind falsch. Was ist passiert?

Ein neues Modul wird leer installiert — alle SRAM-Daten, einschließlich der Werkzeugversätze, fehlen.

Werkzeugversatztabellen müssen nach jedem Austausch eines SRAM-Moduls aus dem Backup wiederhergestellt werden.

Wenn kein Backup vorhanden ist, müssen die Versätze neu gemessen und manuell eingegeben werden, bevor die Produktion wieder aufgenommen wird.

Dies gilt für alle SRAM-residenten Daten: Parameter, Programme und Versätze.
