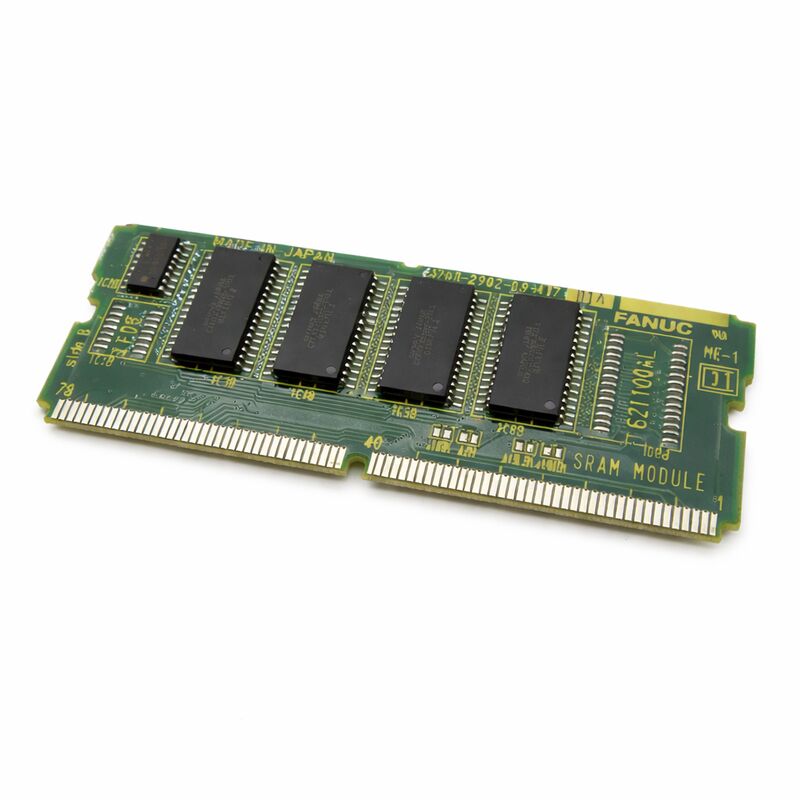

FANUC PC-BOARD A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

FANUC A20B-2902-0501 ∙ 8MB FROM + 256K SRAM Kombiniertes Speichermodul ∙ Serie 16 / 18 / 21 CNC, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Kombiniertes FROM + SRAM-Speichermodul (SMD-Tochterplatte)

Von der Kapazität:8 MB (Flash-ROM nicht flüchtig)

SRAM-Kapazität:256 KB (Akkus-gestützt nicht flüchtig mit Akku)

Kompatible Systeme:FANUC-Baureihen 16, 18, 21 CNC und kompatibel

Übersicht

Das A20B-2902-0501 ist ein kombiniertes Speichermodul, das zwei funktionell unterschiedliche Speichertypen auf einer einzelnen SMD-Tochterplatine integriert: 8 MB Flash-ROM (FROM) und 256 KB batteriebetriebenen SRAM.Beide Speichertypen dienen im weitesten Sinne demselben Zweck: die Speicherung von Daten, die der CNC-Steuergerät benötigt, aber sie speichern völlig unterschiedliche Kategorien von Daten und verhalten sich sehr unterschiedlich..

Dieses Modul wird in eine spezielle Steckdose auf der Haupt-CPU-Platine der FANUC-Steuerungen der Baureihen 16, 18 und 21 eingesteckt.

Dies waren einige der am weitesten verbreiteten FANUC-CNC-Plattformen ihrer Zeit: Die Baureihen 16 und 18 deckten mittel- bis hochwertige Bearbeitungszentren und Drehzentren ab.Während die Serie 21 auf kompakte Einschaltanwendungen ausgerichtet war.

Alle diese Systeme teilten eine gemeinsame modulare Speicherarchitektur, in der diese Art von kombiniertem FROM/SRAM-Modul den primären dauerhaften Speicher des Controllers bereitstellte.

Der A20B-2902-0501 verfügt über die von einem FANUC-Speicherprodukt erwarteten Anmeldeinformationen in industrieller Qualität.

Die Leiterplatte verwendet CMOS-Speichergeräte, die für den Betrieb mit geringer Leistung und thermischer Stabilität ausgewählt wurden.

Die Kantenanschlüsse sind für die Zyklen des Ein- und Ausschaltens von Steckdosen ausgelegt, die bei Wartungsarbeiten erforderlich sind.

Die Batterie, die den SRAM während des Ausschaltens am Leben hält, ist ein wesentlicher Bestandteil der langfristigen Zuverlässigkeit des Moduls. Wenn die Batterie schwächer wird, wird der SRAM-Gehalt anfällig.

Schlüsselmerkmale

FROM Die nichtflüchtige Systemspeicherung

Flash-ROM auf diesem Modul speichert alles, was der CNC-Controller zum Starten und Laufen benötigt, unabhängig von externen Medien oder Netzwerkverbindungen.Die 8 MB Kapazität enthält die Betriebssystemsoftware der CNC, die PMC (Programmable Machine Controller) Leiterprogramme und die benutzerdefinierte Anwendungssoftware des Maschinenbauer.

Flash-Speicher speichert Daten, indem sie elektrische Ladung in schwimmenden Transistoren einfängt.

Diese Ladung besteht unbegrenzt ohne Strom. Flash ist wirklich nicht flüchtig.

Im Gegensatz zum batteriegestützten SRAM überlebt der FROM-Inhalt, auch wenn die Controllerbatterie komplett ausfällt.Das Betriebssystem wird vom FROM-Modul geladen und beginnt mit der Ausführung.

Der Inhalt des FROM definiert, was der Controller tun kann und wie er sich verhält.

Der Austausch des FROM-Moduls, sei es aufgrund von Korruption, physischer Beschädigung oder einem Software-Upgrade, erfordert das Umschreiben des FROM mit den richtigen Software-Dateien.

Diese Dateien müssen aus einer Sicherung oder aus der Dokumentation des Maschinenherstellers stammen.

Ein freies Ersatzmodule FROM startet leer; die CNC-Betriebssoftware und die PMC-Leiter müssen geladen werden, bevor die Maschine arbeiten kann.

SRAM Batterieunterstützte Datenspeicherung

Der 256 KB große batteriebetriebene SRAM dieses Moduls speichert die Daten, die sich während des normalen Maschinenbetriebs ändern: Parameter, Werkzeugverschiebungstabellen, Arbeitskoordinatenverschiebungen und das Protokoll der aktiven Werkzeugnutzung.

Diese Daten ändern sich häufig. Die Werkzeugverschiebungen werden nach jedem qualifizierten Schnitt aktualisiert.Die Parameter werden gelegentlich während der Wartung angepasst, aber es muss den Stromausfall zwischen Schichten und Wochenenden ohne Verlust überstehen..

Die Batterie hält einen Tröpfchenstrom durch die SRAM-Zellen, wenn die Hauptversorgung ausgeschaltet ist, und bewahrt die gespeicherten Ladungen, die die Daten codieren.

Solange die Batteriespannung über der Retentionsschwelle liegt, hält der SRAM seinen Inhalt treu.

Wenn die Batterie schwächer wird, fällt die Spannung schließlich unter diese Schwelle und der SRAM-Inhalt geht verloren.

Die FANUC-Steuerungen erzeugen in der Regel eine Warnmeldung für einen niedrigen Akkuwert, lange bevor der Akku den kritischen Schwellenwert erreicht.Sofort auf diese Warnung zu reagieren .

Durch den Austausch der Batterie eines Live-Controllers wird der Datenwiederherstellungsprozess vermieden, der nach dem Verlust von SRAM-Daten eintritt.

Zwei Speichertypen, ein Modul

Combining FROM and SRAM on the same daughter board is an engineering convenience that reduces the board count in the controller and simplifies the physical layout of the main CPU board's memory expansion sockets.

Die beiden Speichertypen sind auf dem Modul elektrisch getrennt sie teilen das PCB-Substrat und den Stecker der Platine, verbinden sich aber mit völlig unabhängigen Speicherschaltungen auf der Hauptplatine.

Ein Ausfall des FROM-Abschnitts hat keine Auswirkungen auf den SRAM und umgekehrt.

Diese Unabhängigkeit ist für die Fehlerdiagnose von Bedeutung.Fehler beim Speichern von Programmen: der FROM-Abschnitt des Moduls ist verdächtig.

Wenn der Steuergerät SRAM-bezogene Alarme erzeugt, sind der Schwerpunkt auf dem SRAM-Bereich und seiner Batterie.

Häufig gestellte Fragen

Q1: Die CNC zeigt beim Einschalten einen FROM-Checksum-Fehler an. Der Controller kann seine Startsequenz nicht abschließen. Ist dies die A20B-2902-0501 FROM?

Ein FROM-Checksum-Fehler beim Booten zeigt an, dass die Betriebssoftware im FROM beschädigt ist oder die FROM-Hardware versagt hat.

Zunächst prüfen, ob der Fehler über mehrere Leistungszyklen hinweg bestehen bleibt ∙ ein einziges Ereignis kann manchmal vorübergehend sein.

Wenn das Modul ein neues Schreiben nicht akzeptieren kann, hat die FROM-Hardware versagt und das Modul muss ersetzt werden.

Vor Beginn dieses Prozesses ist das FROM-Datei-Backup bereit.

F2: Der Controller zeigt eine Warnung von niedrigem Akku. Wie dringend braucht die SRAM-Batterie Aufmerksamkeit?

Die Warnung für einen niedrigen Akkuwert erscheint, wenn die Batteriespannung unter die Warnschwelle fällt, jedoch vor Erreichen der kritischen Retentionsschwelle.

Die Lücke zwischen diesen Schwellenwerten ermöglicht in der Regel mehrere Wochen fortgesetzten Betriebs.

Dieses Fenster variiert jedoch je nach Alter der Batterie und der Temperatur der Steuerung.

Die Batterie mit dem eingeschalteten Steuergerät ersetzen, um den SRAM-Gehalt während des Batteriewechsels zu erhalten.

F3: Nachdem das Modul durch ein neues A20B-2902-0501 ersetzt wurde, zeigt die Maschine Parameterfehler und alle Versetzungen liegen bei Null. Was ist passiert?

Ein neues Ersatzmodule kommt mit leerem SRAM ∙ keine Parameter, keine Versetzungen, keine Arbeitskoordinaten.

Dies ist zu erwarten. Die CNC-Software muss in den FROM neu geladen werden, und alle Parameter, Werkzeugverschiebungen und Arbeitskoordinaten müssen aus dem Backup wiederhergestellt werden.

Deshalb ist eine vollständige Datensicherung vor jeder Arbeitserstellung des Speichermoduls unerlässlich.

Besteht keine Sicherung, so muss die Maschine manuell in den vorherigen Zustand zurückgesetzt werden.

F4: Kann das Modul A20B-2902-0501 als direkter Ersatz für das Modul A20B-2902-0341 (4MB FROM + 256K SRAM) in einer Serie 16-C verwendet werden?

-0501 hat 8 MB FROM, während -0341 4 MB hat.

Die FROM-Kapazität muss mit dem zu ladenen Software-Image übereinstimmen.aber die Steuerungssoftware muss mit der Hardware des größeren Moduls kompatibel sein.

Überprüfen Sie die Wartungsunterlagen des Steuergeräts der Baureihe 16-C auf kompatible FROM-Moduloptionen, bevor Sie eine andere Variante ersetzen.

F5: Der SRAM-Inhalt des Moduls wurde bei einem Stromausfall verloren. Die Batterie wurde als gut getestet. Was könnte sonst zum Verlust von SRAM-Daten führen?

SRAM-Datenverlust bei bestätigter guter Batterie kann durch: einen beschädigten Backup-Batterie-Schaltkreis am Modul verursacht werden (auch wenn die Batteriezellenspannung korrekt ist,Eine kaputte Verbindung verhindert den Backup-Pfad), ein außergewöhnlich tiefer Leistungsabfall, der die SRAM-Zufuhr schneller unter die Retentionsspannung zog, als die Batterie reagieren konnte,oder physikalischer Schock, der den Anschlusskontakt des Moduls während des Stromausfalls kurzzeitig unterbrach.

Überprüfen Sie die Anschlusskontakte des Moduls und überprüfen Sie die physikalischen Verbindungen des Batteriekreises.
