Verwendet FANUC A20B-2902-0470 A20B29020470 A2OB-29O2-O47O

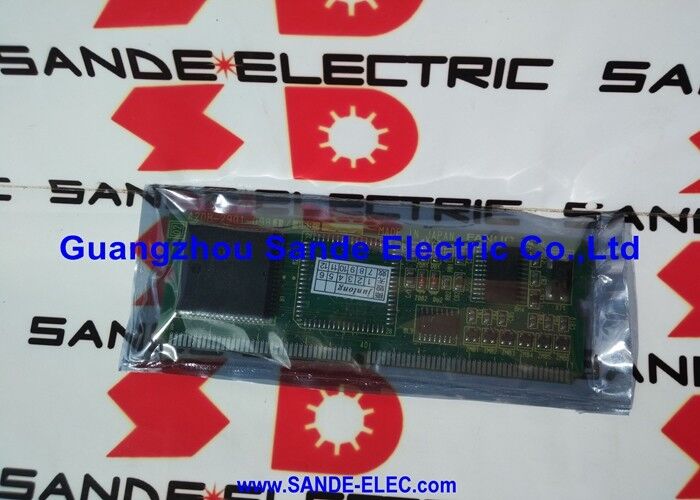

FANUC A20B-2902-0470

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Touch-Panel-Steuerungsmodul PCB

Aufstellplattenreihe:Einheitliche Datenbank

Anwendung:FANUC CNC-Steuerungssysteme ¢ Bedienoberfläche

Übersicht

Der A20B-2902-0470 ist ein Touch-Panel-Steuermodul-PCB aus der FANUC-Serie A20B-2902.

Es integriert die Touch-Sensing- und Steuerlogik-Schaltkreise, die die Interaktion des Bedieners über eine Touchscreen-Schnittstelle in FANUC-CNC-Steuerungssystemen ermöglichen.

Dieses Board ist die Hardware-Schicht, die einen Fingerkontakt auf der Display-Oberfläche in einen Befehl umwandelt, auf den die CNC-Steuerung reagieren kann.

Die Touch-Panel-Schnittstellen in CNC-Werkzeugmaschinen dienen einem praktischen Zweck, der nicht nur der Bequemlichkeit dient.

Ein Bediener, der in komplexen Menüs navigiert, Parameter eingibt oder Operationen an einem Touchscreen bestätigt, arbeitet in vielen Fällen schneller als mit einer herkömmlichen Tastatur.

FANUC führte Touch-Panel-Fähigkeit zu ihren CNC-Plattformen ein, um diesen Interaktionsstil zu unterstützen, und die A20B-2902-0470 ist die Leiterplatte, die es auf den Systemen ermöglicht, die sie verwenden.

Die Platine kommuniziert mit dem CNC-Steuerprozessor und gibt Touch-Event-Daten weiter, die die CNC-Software als Bedienerbefehle interpretiert.

Der physikalische Touch-Sensor, typischerweise eine resistive oder kapazitive Oberfläche auf dem Display, wird mit dieser Platine verbunden.

Die Steuerungslogik des Boards erkennt die Berührung, verarbeitet die Koordinatendaten und leitet sie über die Kommunikationsoberfläche an die CNC weiter.

Schlüsselmerkmale

Touch-Panel-Technologie in CNC-Umgebungen

CNC-Werkzeugmaschinen stellen spezifische Anforderungen an jede Schnittstellenkomponente.

Vibrationen aus der Maschinenstruktur, Temperaturänderungen durch den Bearbeitungsprozess und durch den Wärmezyklus im Gehäuse, Kühlmittelnebel,und die allgemeine Verunreinigung einer aktiven Werkstatt beeinflussen alle die Haltbarkeit der Ausrüstung.

Ein Touch-PCB für den CNC-Betrieb muss unter diesen Bedingungen zuverlässig funktionieren, nicht nur in kontrollierten Laborbedingungen.

Die A20B-2902-0470 ist für diese Umgebung konzipiert.Widerstandsfähigkeit gegen elektrisches Rauschen, das von Servoantrieben und Spindelverstärkern erzeugt wird, die das gleiche Gehäuse teilen, und eine zuverlässige Leistung über die für CNC-Werkzeugmaschinen typischen langen Wartungsintervalle.

Die Touch-Schnittstelle ergänzt oder ersetzt die Tastatur-Eingänge auf dem Bedienfeld.Das Touch-Panel umfasst Funktionen, die sonst die Navigation durch die Tastaturmenüs erfordern würdenDie Eingabe von Parametern, die Navigation auf dem Bildschirm und die Aktivierung der Soft-Key-Funktion können alle über die Touch-Oberfläche gesteuert werden.

Die A20B-2902-0470 ist die Hardware, die all diese Interaktionen unterstützt.

Signalweg Touch auf CNC

Wenn ein Bediener die Anzeigebasis berührt, erkennt der Touch-Sensor den Kontakt.

Der Sensor erzeugt ein Signal, das den Berührungskoordinaten entspricht.

Dieses Signal erreicht das Touch-Panel-Steuermodul PCB A20B-2902-0470, das die Rohsensordaten in einen verwendbaren Koordinatenwert verarbeitet.

Die Platine übermittelt die verarbeiteten Berührungsdaten an den CNC-Steuerprozessor.

Die CNC-Software bildet die Berührungskoordinaten auf die momentan auf dem Bildschirm sichtbaren Anzeigeoberflächelemente ab.

Die entsprechende Funktion wird aktiviert, die gleiche Funktion, die durch Drücken der entsprechenden physischen Taste aktiviert worden wäre, wenn eine vorhanden wäre.

Dieser Weg muss zuverlässig und schnell genug sein, damit der Bediener keine spürbare Verzögerung zwischen Berührung und Reaktion erlebt.

Das industrielle HMI-Design zielt auf Reaktionszeiten ab, die das natürliche Gefühl einer direkten Interaktion erhalten.

Verzögerungen oder verpasste Berührungen untergraben das Vertrauen in die Schnittstelle und verlangsamen den Arbeitsablauf des Bedieners.

Fehleridentifizierung Touch Panel PCB vs. Anzeigefehler

Wenn eine Touch-Panel-Schnittstelle nicht mehr reagiert oder unregelmäßig ist, kann der Fehler an mehreren Stellen entstehen: der Touch-Sensor selbst, das Kabel, das den Sensor mit der Steuerplatine verbindet,der PCB A20B-2902-0470, oder die CNC-Softwarekonfiguration für die Touch-Schnittstelle.

Die Diagnose, welche Komponente verantwortlich ist, bevor man Teile bestellt, verhindert unnötige Ausgaben.

Ein völlig nicht ansprechendes Touch-Panel mit allen übrigen Display-Funktionen zeigt normalerweise auf die Leiterplatte oder ihren Anschlussweg.

Eine unregelmäßige oder treibende Berührungsreaktion ist häufiger, wenn der Berührungssensor sich selbst überlagert und körperliche Schäden verursacht.

Sichtbare Schäden an der Bildschirmoberfläche (Kratzer, Verformungen, Eintritt von Feuchtigkeit) sollten die Diagnose eher auf die Sensorüberlagerung als auf das Kontroll-PCB lenken.

Bestätigen Sie die Kabelverbindungen vom Touch-Sensor zum A20B-2902-0470, bevor Sie feststellen, dass das Board versagt hat.

Vibrationen in der Maschinenumgebung lösen die Steckverbinder allmählich ab.

Ein Anschluss, der bei der Installation gesichert war, kann Jahre später zu intermittierenden Kontakten kommen.

Häufig gestellte Fragen

F1: Das Touch-Panel funktionierte ordnungsgemäß und reagierte nach einem CNC-Software-Update nicht mehr.

Ein Software-Update beschädigt keine Leiterplatten.die wahrscheinlichere Ursache ist ein Konfigurationsparameter für die Touch-Schnittstelle, der sich während des Aktualisierungsprozesses geändert oder zurückgesetzt hat.

Überprüfen Sie die Konfiguration des Touch-Panels des CNC und bestätigen Sie, ob sie mit der vorherigen Konfiguration übereinstimmt.

Wenn die Parameter korrekt sind und die Berührung nicht funktioniert, untersuchen Sie die Hardware.

F2: Nur ein Teil der Berührungsfläche reagiert. Der obere rechte Bereich des Bildschirms erzeugt keine Berührungsreaktion. Ist dies die Leiterplatte oder der Sensor?

Eine teilweise Störung in einem bestimmten Bereich der Berührungsoberfläche ist eher charakteristisch für einen Sensorüberlagfehler als für einen PCB-Fehler.

Die PCB verarbeitet Signale des gesamten Sensors ∙ Ein PCB-Fehler führt in der Regel zu einem totalen Ausfall oder unregelmäßigem Verhalten über die gesamte Oberfläche anstatt zu einem zonenspezifischen toten Bereich.

Überprüfen Sie die Oberfläche auf körperliche Schäden in der nicht ansprechenden Region.

F3: Die Touch-Panel-PCB wurde ersetzt. Touch reagiert jetzt, aber die Berührungen sind konsequent vom beabsichtigten Ziel verschoben. Was verursacht dies?

Die Berührungsverschiebung nach einem Austausch zeigt an, dass die Berührungsplattform für die installierte Anzeige kalibriert werden muss.

Das Kalibrierverfahren bildet den Touchsensor-Koordinatenraum mit den Display-Pixel-Koordinaten ab.

Wurde die Kalibrierung nach der Montage nicht durchgeführt oder die Kalibrierungsdaten der vorherigen Platine nicht korrekt auf die neue Platine angewendet, ist das erwartete Ergebnis ein Versetzungs-Touch-Antwort.

Führen Sie das Touch-Kalibrierungsverfahren aus dem Diagnostik- oder Einrichtungsmenü des CNC aus.

F4: Wie wirkt sich die Verunreinigung durch Kühlmittel auf das Touch Panel und dieses PCB aus?

Kühlmittel auf der Anzeigeoberfläche stören vorübergehend die kapazitive Berührungsantwort und können zu unregelmäßigen Berührungen auf widerstandsfähigen Berührungsoberflächen führen.

Kühlmittel, die durch die Anzeigegeräte dringen und die Berührungssensorkabelanschlüsse erreichen, erzeugen einen Leitungsweg, der anhaltende falsche Berührungssignale erzeugt.

Wenn Kühlmittel das PCB A20B-2902-0470 selbst erreichen, kann dies zu Kurzschlüssen auf der Platine führen.

Überprüfen Sie, ob die Abdichtung des Betreiberplattengehäuses intakt ist, und ersetzen Sie alle beschädigten Dichtungen oder Dichtungen, bevor Sie Hardwarefehler des Touchpanels beheben, die durch Kontamination verursacht wurden.

F5: Kann der A20B-2902-0470 repariert werden, wenn nur ein Bauteil auf dem Board ausfällt?

Eine Reparatur auf Komponentenebene ist möglich, wenn die defekte Komponente identifiziert und hergestellt werden kann.

Zu den häufigsten Ausfällen von Einzelkomponenten auf HMI-Schnittstellenplatten gehören beschädigte Eingangsschutzvorrichtungen vor elektrostatischer Entladung, fehlgeschlagene Steckverbinderkontakte und abgestürzte Entkopplungskondensatoren.

Fehler in proprietären FANUC-Schnittstellen-ICs sind im Allgemeinen nicht auf Bauteilebene zu beheben.

Ein Fachmann, der mit FANUC-HMI-Boards vertraut ist, kann nach der Prüfung die Reparaturfähigkeit beurteilen.
