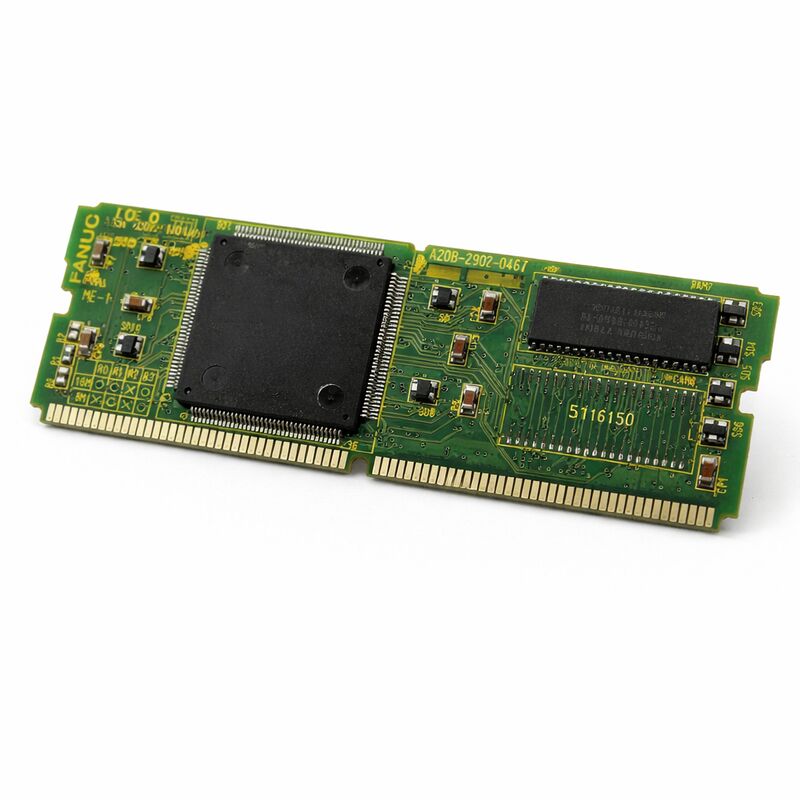

FANUC PC-BOARD A20B-2902-0461 A20B29020461 A2OB-29O2-O461

FANUC A20B-2902-0461 | 8MB DRAM System RAM Modul — Serie 16-C / 18-C CNC, abgekündigt, Ursprung Japan

Teilenummer: A20B-2902-0461

Hersteller: FANUC Corporation (Japan)

Produkttyp: DRAM-Speichermodul (SMD-Tochterplatine)

Kapazität: 8 MB

Speichertyp: DRAM (Dynamic RAM — flüchtig)

Kompatible Systeme:FANUC Serie 16-C, 18-C CNC

Status: Vom Hersteller abgekündigt

Übersicht

Das A20B-2902-0461 ist das 8MB DRAM System-RAM-Modul für die CNC-Steuerungen der FANUC Serie 16-C und 18-C. Es handelt sich um eine kompakte SMD-Tochterplatine (Surface-Mount Technology), die direkt in eine dafür vorgesehene Buchse auf der Hauptsteuerungsplatine gesteckt wird und den dynamischen Direktzugriffsspeicher bereitstellt, den die Steuerung für alle Echtzeit-Systemoperationen während des Maschinenlaufs verwendet.

Die Steuerungen der FANUC Serie 16-C und 18-C stellten eine ausgereifte Generation von mittelgroßen CNC-Plattformen dar, die während ihrer Produktionszeit weit verbreitet in Dreh- und Bearbeitungszentren eingesetzt wurden.

Die 16-C wurde für mehrachsige Dreh- und Fräsanwendungen eingesetzt; die 18-C war für kompakte Bearbeitungszentren konzipiert, die eine robuste, koordinierte Mehrachssteuerung erforderten.

Beide Steuerungen waren auf DRAM-Systemspeicher für die Ausführung von CNC-Programmen, die Verarbeitung von PMC-Leiterlogik, die Datenpufferung für Servo- und Spindelsteuerung sowie alle Laufzeitberechnungen angewiesen. Das A20B-2902-0461 ist das spezifische 8MB DRAM-Modul, das diesen Speicher bereitstellt.

DRAM ist ein flüchtiger Speicher — er benötigt kontinuierliche Auffrischungszyklen, um seinen Inhalt zu erhalten. Schalten Sie die Steuerung aus, und der DRAM-Inhalt ist verloren.

Dies ist das korrekte Verhalten. Das Betriebssystem und die Parameter der CNC sind in nichtflüchtigem Speicher (FROM und batteriegepufferter SRAM) gespeichert.

Der DRAM speichert die Arbeitsdaten, die während eines Maschinenzyklus generiert werden: Interpolationspuffer, Kommunikationspuffer und PMC-Ausführungsdaten. Beim Einschalten lädt die Steuerung die notwendigen Daten aus dem nichtflüchtigen Speicher neu und beginnt, in den frischen DRAM zu schreiben.

Dieses Modul wurde von FANUC abgekündigt. Neue Lagerbestände werden nicht mehr produziert.

Ersatzgeräte stammen aus getesteten Gebrauchtbeständen, professionell überholten Platinen oder reparierten Originalmodulen.

Wichtige Spezifikationen

DRAM in der CNC-Steuerungsarchitektur

Die Speicherhierarchie einer CNC-Steuerung dient unterschiedlichen Zwecken für verschiedene Datentypen. Nichtflüchtiger Speicher — Flash-ROM (FROM) und batteriegepufferter SRAM — behält seinen Inhalt, wenn der Strom ausgeschaltet ist.

Er speichert die CNC-Systemsoftware, Teileprogramme, Parameter, Werkzeugoffsetdaten und die PMC-Leiter. Diese Daten müssen Stromzyklen überstehen.

DRAM nimmt einen anderen Platz in dieser Hierarchie ein.

Er ist schnell, dicht und kostengünstig — aber flüchtig. Die CNC-Betriebssoftware verwendet DRAM als ihren Arbeitskratzblock. Interpolationsberechnungen erzeugen Positionsdaten für jede Achse in jedem Servozyklus. Spindelbefehlsdaten werden gepuffert. PMC-Kommunikationsdaten werden ausgetauscht.

Die Kommunikation mit E/A-Geräten beinhaltet Pufferverwaltung.

Alle diese Zwischen-, transienten Daten leben während des Maschinenbetriebs im DRAM.

Die Systemsoftware verwaltet die DRAM-Zuweisung und -Aktualisierung automatisch.

Der Bediener und der Wartungstechniker sind sich der DRAM-Funktion normalerweise nicht bewusst — bis sie ausfällt. Wenn der DRAM ausfällt, erkennt das System den Ausfall durch seine Speicher-Selbsttestroutinen.

Der häufigste Alarm ist ein Paritätsfehler: Die Steuerung erkennt, dass Daten, die von einer DRAM-Adresse gelesen wurden, nicht mit dem Paritätsbit übereinstimmen, das mit den Daten geschrieben wurde.

Dieser Alarm erscheint beim Einschalten während des Speichertests der Steuerung oder gelegentlich während des Betriebs, wenn eine Zelle unter thermischer Belastung intermittierend ausfällt.

Paritätsfehleralarme und die Entscheidung zur Ersetzung

Ein DRAM-Paritätsfehleralarm ist ein zuverlässiger Indikator für einen Speichermodulausfall. FANUC i/C-Serien-Steuerungen führen während der Einschaltinitialisierung Speichertests durch. Wenn das DRAM-Modul diesen Test nicht besteht, wird der Alarm ausgelöst und die Steuerung kann nicht in ihren normalen Betriebszustand übergehen.

Die Maschine kann nicht verfahren, programmiert oder betrieben werden, bis der Fehler behoben ist.

Intermittierende Paritätsfehler — Fehler, die gelegentlich während des Betriebs auftreten, aber nicht konstant beim Einschalten — deuten auf eine grenzwertige DRAM-Zelle hin. Die Zelle kann den Einschalt-Test bestehen, wenn das Modul kalt ist, aber während des Betriebs ausfallen, wenn sich das Modul erwärmt.

Diese thermische Abhängigkeit ist ein häufiges Alterungsmuster von DRAM. Wenn der Paritätsfehler nur auftritt, nachdem die Steuerung eine Weile gelaufen ist, ist dieser thermische Ausfallmodus wahrscheinlich.

Bevor das Modul ersetzt wird, ist ein vollständiges CNC-Datensicherung unerlässlich.

Obwohl der DRAM selbst flüchtig ist und keine persistent gespeicherten Daten enthält, erfordert der Prozess des Modulaustauschs das Öffnen der Steuerung und die Handhabung der Hauptplatine.

Jede versehentliche Störung der batteriegepufferten SRAM-Verbindungen oder der Hauptplatine kann zu Datenverlust aus dem nichtflüchtigen Speicher führen.

Sichern Sie alle Programme, Parameter, die PMC-Leiter und Werkzeugdaten auf einen PC oder ein USB-Speichergerät, bevor Sie mit der Arbeit beginnen.

SMD-Konstruktion und Handhabung

Das A20B-2902-0461 verwendet eine Oberflächenmontagekonstruktion. Die DRAM-Chips und alle zugehörigen Komponenten sind direkt auf der Oberfläche der kleinen Platine montiert, ohne Durchgangslöcher.

Die Platine passt über einen Fine-Pitch-Steckverbinder in ihre Buchse. Dieser Steckverbinder ist nicht so mechanisch robust wie ein großer Kantensteckverbinder — er kann durch Fehlausrichtung oder erzwungenes Einstecken beschädigt werden.

Fassen Sie die Platine an ihren Kanten an. Berühren Sie niemals die Oberfläche der Komponenten oder die Kontakte des Steckverbinders.

Verwenden Sie durchgehend Antistatik-Vorsichtsmaßnahmen — ein ESD-Ereignis während der Handhabung kann DRAM-Zellen beschädigen, die dann im Betrieb intermittierend ausfallen und die gleichen Paritätsfehlersymptome hervorrufen, die durch den Austausch behoben werden sollten.

Richten Sie den Steckverbinder vor dem Einstecken der Platine in ihre Buchse sorgfältig aus. Bestätigen Sie die vollständige Verriegelung.

Wenn die Platine nicht vollständig eingerastet ist, kann die Steuerung eingeschaltet werden, aber Kommunikationsfehler oder unerwartete Speicheralarme melden, die nicht dem tatsächlichen Zustand der Platine entsprechen.

FAQ

F1: Die CNC zeigt beim Einschalten einen DRAM-Paritätsfehleralarm an. Der Alarm tritt bei jedem Start konsistent auf. Wie sicher können wir sein, dass es sich um das A20B-2902-0461 handelt?

Ein konsistenter Paritätsfehler bei jedem Einschalten ist ein starker Hinweis auf ein ausgefallenes DRAM-Modul.

Der Speicherselbsttest der Steuerung führt bei jedem Einschalten die gleiche Testsequenz aus, und eine ausgefallene Zelle besteht den gleichen Test jedes Mal nicht.

Bevor Sie einen Ersatz bestellen, inspizieren Sie das Modul und seine Buchse visuell auf Verunreinigungen oder physische Schäden.

Wenn nichts davon gefunden wird, ist das Modul intern ausgefallen und muss ersetzt werden.

F2: Der Paritätsalarm tritt erst auf, nachdem die Maschine etwa 30 Minuten lang gelaufen ist. Das Ein- und Ausschalten behebt ihn vorübergehend. Was passiert?

Dies ist ein klassischer thermischer DRAM-Ausfall. Die Zellen des Moduls sind grenzwertig — sie bestehen den Kalt-Einschalt-Test, entwickeln aber Timing-Fehler, wenn sich das Gerät während des Betriebs erwärmt. Die Auffrischungscharakteristik der Zelle verschlechtert sich mit der Temperatur, und schließlich stimmen die gelesenen Daten nicht mit der geschriebenen Parität überein.

Das Ausschalten lässt das Modul abkühlen, wodurch es den Kalt-Test erneut bestehen kann. Das Modul fällt aus und muss ersetzt werden.

Betreiben Sie die Maschine unter diesen Bedingungen nicht weiter — die Datenintegrität während der Bearbeitung kann nicht garantiert werden, wenn der DRAM thermisch instabil ist.

F3: Die Sicherung wurde vor dem Modulaustausch erstellt. Muss nach der Installation des Ersatzes A20B-2902-0461 noch etwas neu geladen werden?

Das DRAM-Modul selbst enthält keine persistenten Daten — die Ersatzplatine startet leer, was korrekt ist. Wenn jedoch die Hauptplatine während der Installation gestört wurde, könnten in der batteriegepufferten SRAM gespeicherte Parameter beschädigt werden.

Überprüfen Sie nach der Installation, ob alle Parameter, Werkzeugoffsets und PMC-Daten intakt sind, indem Sie wichtige Werte mit der Sicherung vergleichen.

Wenn nach dem Neustart falsche Werte auftreten oder Alarme angezeigt werden, stellen Sie die Daten aus der Sicherung wieder her.

F4: Gibt es andere 8MB DRAM-Module in der A20B-2902-Serie, die das -0461 in einer Serie 18-C ersetzen können?

Die A20B-2902-Serie umfasst mehrere 8MB DRAM-Varianten, die auf verschiedene Steuerungsgenerationen und Hauptplatinen-Buchsenkonfigurationen abgestimmt sind. Das -0461 ist spezifisch für die Plattform Serie 16-C und 18-C.

Andere Varianten derselben Serie (wie z. B. -0630 für 16i/18i) verwenden andere Platinengrößen, Steckverbinderkonfigurationen oder DRAM-Spezifikationen.

Sie sind nicht austauschbar ohne bestätigte Kompatibilität. Verwenden Sie immer die exakte Teilenummer für die installierte Steuerung.

F5: Ist es möglich, das A20B-2902-0461 auf Komponentenebene zu reparieren, anstatt die gesamte Platine zu ersetzen?

DRAM-Chips sind Standardkomponenten, und ein erfahrener Platinenreparaturspezialist kann manchmal einen bestimmten ausgefallenen Chip auf einem DRAM-Modul identifizieren und ersetzen. Ob dies praktikabel ist, hängt vom Gehäusetyp des Chips und der Verfügbarkeit einer passenden Komponente ab.

Auf Oberflächenmontageplatinen erfordert der Chipaustausch Präzisions-SMT-Nachrüstausrüstung.

Wenn ein qualifizierter Reparaturservice ein getestetes, repariertes Modul mit Garantie anbietet, ist dies eine praktikable und kostengünstige Alternative zur Beschaffung eines getesteten Gebrauchtoriginals.
