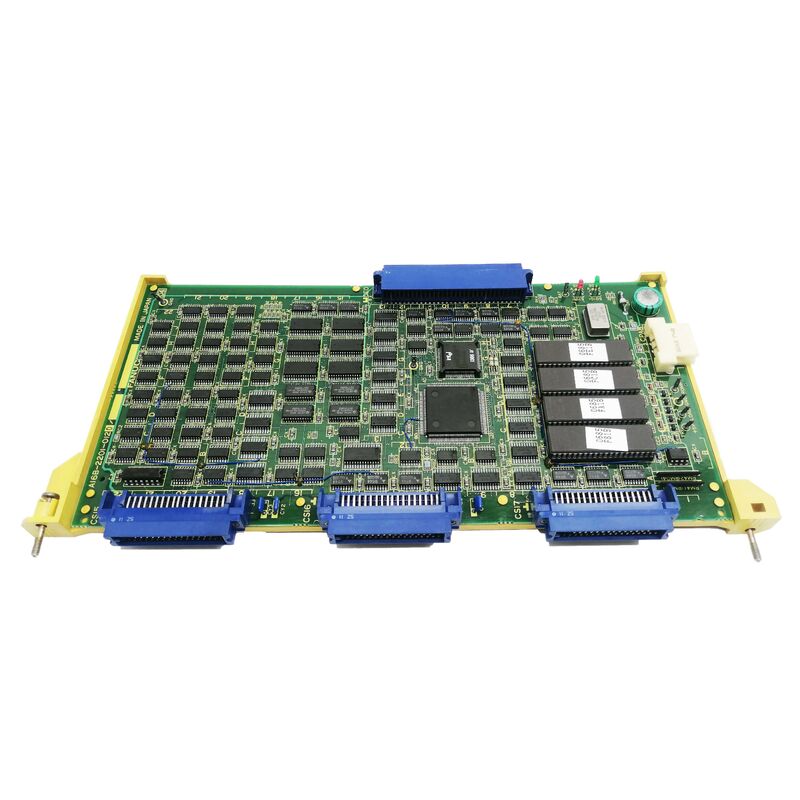

A16B-1310-0380 Fanuc Leiterplatte A16B13100380 AI6B-I3IO-O38O

A16B-1310-0380 | FANUC-Bedienfeld-E/A-Platine Typ A – CNC-Bedienerschnittstelle / A16B-1310-Serie / Maschinensteuerungs-E/A

Bedienpanel-E/A – Die Brücke zwischen Bediener und CNC

Bei der A16B-1310-0380 handelt es sich um die I/O-Platine des Typs A für das Bedienfeld – die Platine, die die Hardware des physischen Bedienfelds (Tasten, Schalter, Auswahltasten, Anzeigelampen) mit dem FANUC-CNC-Steuerungssystem verbindet.

In der CNC-Architektur von FANUC stellt das Bedienfeld alle manuellen Steuerungspunkte außerhalb der MDI-Tastatur bereit:

Maschinensteuerschalter:ZYKLUSSTART, VORSCHUBHALTEN, NOT-AUS, SPINDELOVERRIDE, VORSCHUBOVERRIDE und Modusauswahlschalter – alle an der Vorderseite des Bedienfelds angebracht.

Modusanzeigen und Statuslampen:POWER ON-Lampe, CYCLE START-LED, ALARM-Anzeige, PROGRAM PROTECT-Tastenlampe und andere Statusanzeigen, die den aktuellen Zustand der Maschine anzeigen.

Manueller Impulsgeber (MPG/Handrad):Das Jog-Handrad für die manuelle Achsenpositionierung wird über das Bedienfeld angeschlossen, wobei die E/A-Leiterplatte das Handrad-Impulssignal verwaltet.

Der A16B-1310-0380 sammelt alle diese physischen Signaleingänge und -ausgänge – die Schaltaktionen des Bedieners werden zu digitalen Befehlen, die vom PMC verarbeitet werden, und die Ausgangsbefehle des PMC leuchten die richtigen Anzeigelampen auf.

Wichtige Produktinformationen

„Typ A“ – Variante innerhalb der Operator Panel I/O-Familie

Die Bezeichnung „Typ A“ identifiziert diese I/O-Leiterplattenvariante innerhalb der Bedienfeldplatinenfamilie A16B-1310. FANUC produziert typischerweise E/A-Karten für Bedienpanels in verschiedenen Ausführungen:

Typ A:Die Standard-Bedienfeld-E/A-Konfiguration – Bereitstellung des Basissatzes an Ein- und Ausgängen für Standard-CNC-Werkzeugmaschinen-Bedienfelder.

Weitere Typvarianten:Zusätzliche Varianten (Typ B usw.) können eine erweiterte E/A-Kapazität für Maschinen mit mehr Schaltern und Lampen oder unterschiedliche Schnittstellenspezifikationen für unterschiedliche Bedienfeldkonfigurationen bieten.

Die Bezeichnung „Typ A“ stellt sicher, dass die E/A-Punktkapazität und die Signalspezifikationen der Karte mit der spezifischen Bedientafelbaugruppe übereinstimmen, die sie bedient.

Anwendungsszenarien

Schalter am Bedienfeld reagiert nicht:Bei einer FANUC-CNC kommt es zu Kommunikationsfehlern am Bedienfeld – Schalter reagieren nicht mehr und Statuslampen werden nicht aktualisiert. Als Fehler wird die Platine A16B-1310-0380 Typ AI/O identifiziert. Durch den Austausch wird die Kommunikation mit dem Bedienfeld wiederhergestellt.

Geplanter Austausch der Schalttafel:Ein CNC-Bedienfeld von FANUC wird nach jahrelangem Produktionseinsatz einer Wartung unterzogen. Der A16B-1310-0380 wird ersetzt, um eine zuverlässige Kontinuität der Bedienerschnittstelle zu gewährleisten.

FAQ

F1: Was passiert, wenn A16B-1310-0380 ausfällt – kann die Maschine weiterhin gesteuert werden?

Wenn die E/A-Leiterplatte des Bedienfelds ausfällt, können die physischen Schalter des Bedienfelds – einschließlich CYCLE START, FEED HOLD und der Not-Aus-Taste – nicht mehr mit der PMC kommunizieren. Ein sicherer Betrieb wird unmöglich. Die CNC kann I/O-Link-Alarme generieren. Die Maschine sollte in einen sicheren Stoppzustand gebracht werden, bevor der Fehler behoben wird.

F2: Ist A16B-1310-0380 (Typ A) mit jeder FANUC-Bedienfeldbaugruppe kompatibel?

Die Variante Typ A ist auf eine bestimmte Bedienpanel-Konfiguration abgestimmt. FANUC-Bedienpanels gibt es in verschiedenen Größen und Switch-Konfigurationen – jede erfordert den passenden I/O-Kartentyp. Bestätigen Sie die spezifische Baugruppennummer des Bedienfelds und die entsprechende Dokumentation des FANUC-Bedienfelds, um die Typ-A-Kompatibilität zu überprüfen.

F3: Erfordert der Austausch von A16B-1310-0380 Änderungen der PMC-Parameter?

Nein. Die E/A-Link-Adresszuordnung der PMC für die E/A-Karte des Bedienfelds wird im Hauptspeicher der CNC gespeichert. Nach dem Einbau des Ersatzgeräts A16B-1310-0380 stellt der PMC die I/O-Link-Kommunikation unter Verwendung der vorhandenen Adresskonfiguration wieder her. Überprüfen Sie nach dem Austausch, ob alle Schalter und Lampen des Bedienfelds ordnungsgemäß funktionieren.

F4: Welche Spannung verwenden die Schalter und Lampen des Bedienfelds bei A16B-1310-0380?

FANUC-Bedienfeld-E/A-Karten dieser Ära verwenden 24 VDC sowohl für Schaltereingangssignale als auch für Lampenausgangssignale – den Standard-Logikpegel für Bedienschaltkreise von CNC-Werkzeugmaschinen. Der A16B-1310-0380 wandelt diese 24-VDC-Signale in digitale Niederspannungspegel um, die intern von der CNC verwendet werden.

F5: Ist A16B-1310-0380 über spezialisierte Servicekanäle erhältlich?

Die E/A-Karten für Bedienfelder der Serie A16B-1310 sind bei FANUC-Fachhändlern erhältlich, darunter FanucWorld, MRO Electric, CNC Electronics und Radwell. Kontaktieren Sie uns mit der vollständigen Teilenummer A16B-1310-0380 und der Bezeichnung „Typ A“, um die aktuelle Verfügbarkeit zu erfahren.
