| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2902-0348 |
Teilenummer: A20B-2902-0348
Hersteller: FANUC Corporation (Japan)
Produkttyp: Kombiniertes FROM / SRAM-Speichermodul (SMD-Tochterplatine)
Platinenserie: A20B-2902
Speichertypen: Flash-ROM (FROM — nichtflüchtig) + SRAM (batteriegepuffert)
Kompatible Systeme: FANUC Serie 16, 18, 21 CNC und kompatible
Design: SMD-Steckplatine

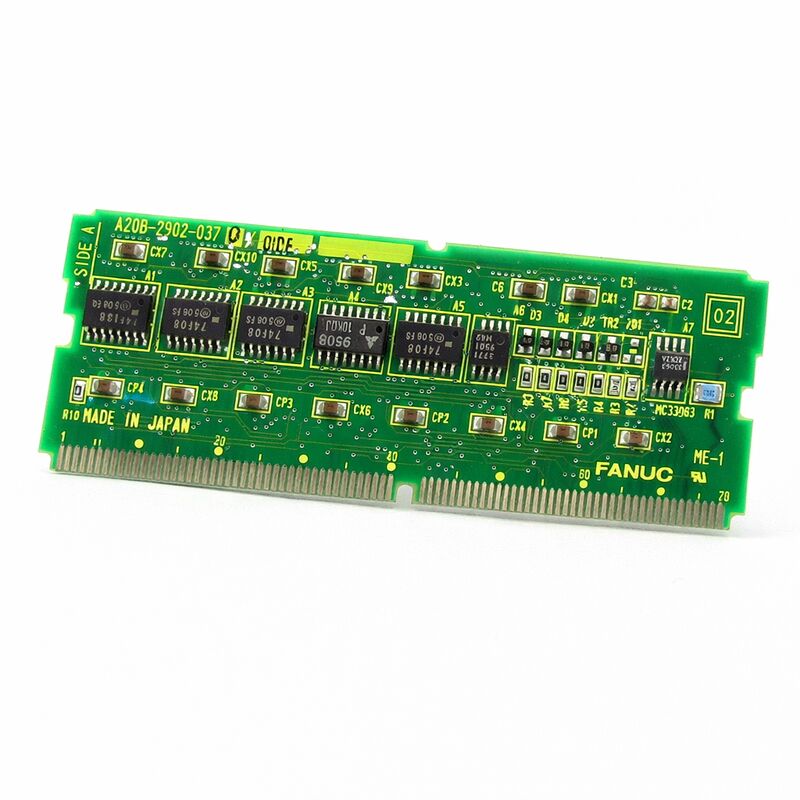

Das A20B-2902-0348 ist ein kombiniertes FROM/SRAM-Speichermodul aus der FANUC A20B-2902-Serie — einer Familie kompakter SMD-Steckplatinen, die als primäre persistente Speichergeräte in FANUC Serie 16, 18 und 21 CNC-Steuerungen dienen. Es integriert zwei funktional unabhängige Speichertypen auf einer einzigen Tochterplatine: Flash-ROM für nichtflüchtige Software und Programmspeicherung sowie batteriegepuffertes SRAM für Parameter- und Datenspeicherung.
Die A20B-2902-Serie gehört zu den wichtigsten Modulfamilien im Ökosystem der FANUC Serie 16/18/21-Steuerungen.
Diese Steuerungen — die weltweit in enormer Stückzahl in Drehzentren, Bearbeitungszentren und mehrachsigen Fertigungszellen eingesetzt werden — sind für den Start und Betrieb vollständig auf das korrekte FROM/SRAM-Modul angewiesen.
Das FROM enthält das Betriebssystem und die PMC-Leiterlogik. Das SRAM enthält die Parameter und Offsets, mit denen die Maschine läuft.
Beide Speichertypen sind auf dem A20B-2902-0348 vorhanden, und beide müssen intakt sein, damit die Maschine funktioniert.
Die Platine verwendet durchgehend eine Oberflächenmontage. Sie wird in eine spezielle Buchse auf der Haupt-CPU-Platine gesteckt und passt sauber in den physischen Raum, der für das Speichermodul im Steuerungsgehäuse vorgesehen ist. Die Installation ist unkompliziert: Alte Platine entfernen, neue einsetzen, Daten wiederherstellen.
Der Schritt der Datenwiederherstellung — das erneute Laden des FROM mit der korrekten Software und die Wiederherstellung der SRAM-Daten aus dem Backup — erfordert jedoch Vorbereitung, bevor die Platine entfernt wird.
| Parameter | Wert |
|---|---|
| Teilenummer | A20B-2902-0348 |
| Hersteller | FANUC Corporation |
| Produkttyp | Kombiniertes FROM / SRAM-Speichermodul |
| Platinenserie | A20B-2902 |
| Speichertypen | Flash-ROM (nichtflüchtig) + batteriegepuffertes SRAM |
| Kompatible Systeme | FANUC Serie 16, 18, 21 CNC und kompatible |
| Design | SMD-Steckplatine |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Luftfeuchtigkeit | max. 75 % RH (nicht kondensierend) |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert |
Das Flash-ROM auf dem A20B-2902-0348 speichert die Software, die die CNC-Steuerung zum Laufen bringt. Dazu gehören das CNC-Betriebssystem selbst, das PMC-Leiterprogramm, das die Automatisierungslogik der Werkzeugmaschine steuert, und in vielen Konfigurationen die kundenspezifischen Anwendungsprogramme und Makrobibliotheken des Maschinenbauers.
Flash-Speicher erreicht nichtflüchtige Speicherung durch Floating-Gate-Transistoren, deren Ladungszustand auch ohne Stromversorgung erhalten bleibt.
Die Daten überstehen Stromausfälle, leere Batterien und längere Lagerung. Wenn die CNC eingeschaltet wird, wird das Betriebssystem vom FROM-Modul geladen und beginnt mit der Ausführung.
Wenn der FROM-Inhalt beschädigt ist — durch einen fehlgeschlagenen Schreibvorgang während eines Software-Updates, physische Beschädigung der Chips oder Zellverschleiß — kann die Steuerung nicht starten.
Der FROM-Inhalt ist maschinenspezifisch.
Die Version des Betriebssystems muss mit der Hardware-Generation übereinstimmen. Die PMC-Leiterlogik ist die Leiterlogik des Maschinenbauers, die für diese Maschinenkonfiguration einzigartig ist.
Ein leeres Ersatz-FROM-Modul muss die korrekten FROM-Dateien enthalten, bevor die Maschine laufen kann.
Diese Dateien stammen aus der Dokumentation des Maschinenbauers, von einem FANUC-Servicemitarbeiter oder aus einer Sicherungskopie des Originalmoduls.
Der statische RAM auf dem A20B-2902-0348 behält seinen Inhalt bei Stromausfall durch eine Backup-Batterie bei.
Die Batterie liefert den geringen kontinuierlichen Strom, den die SRAM-Zellen benötigen, um ihre Ladungszustände zu halten und die Daten intakt zu halten.
Wenn die Batteriespannung schließlich unter den Schwellenwert für die Datenerhaltung des SRAM fällt, gehen die Daten verloren.
Das SRAM speichert die Daten, die während des normalen Maschinenbetriebs geändert werden, aber zwischen Schichten und Stromzyklen erhalten bleiben müssen. CNC-Parameter definieren das Verhalten der Steuerung — Vorschubgrenzen, Achsenhubbegrenzungen, Servogewinne, Kommunikationseinstellungen.
Werkzeugkorrekturtabelle speichern die Längen- und Radiuskorrekturwerte für jedes registrierte Werkzeug. Arbeitskoordinaten-Offsets definieren die Nullpunktpositionen für die bearbeiteten Teile. All dies befindet sich im SRAM.
Der Verlust von SRAM-Daten ist ein Produktionsereignis. Er beschädigt die Maschine mechanisch nicht, aber die Maschine kann nicht korrekt laufen, bis alle Daten wiederhergestellt sind.
Eine vollständige Sicherung der SRAM-Daten — auf einen PC, USB-Stick oder eine FANUC-Speicherkarte — vor jeglichen Wartungsarbeiten an der Steuerung ist die Standardpraxis, die den Wiederherstellungsaufwand auf ein Neuladen der Daten und nicht auf eine manuelle Neueingabe beschränkt.
Die A20B-2902-Serie enthält eine große Anzahl von FROM/SRAM-Modulvarianten. Die FROM-Kapazität und die SRAM-Kapazität unterscheiden sich zwischen den Varianten. Einige Varianten dienen den Plattformen Serie 16-C und 18-C; andere der Serie 21; einige überbrücken beide.
Einige enthalten zusätzliche Funktionen — analoge Spindel-Schnittstellen, PMC-Leiterlogik-Ausführungsschaltungen — neben dem Speicher.
Das A20B-2902-0348 ist eine spezifische Variante dieser Familie. Es dient seinen definierten Steuerungsplattformen mit seiner spezifischen Speicherconfiguration. Der Austausch durch eine andere Variante — selbst eine, die physisch ähnlich aussieht — birgt das Risiko einer falschen Kapazitätsanpassung oder Hardware-Inkompatibilität.
Bestätigen Sie immer die genaue Teilenummer auf dem Etikett der installierten Platine, bevor Sie eine Ersatzplatine beschaffen.
F1: Die Steuerung zeigt bei jedem Einschalten einen FROM-Prüfsummenfehler an. Sonst hat sich nichts geändert. Ist diese Platine die Ursache?
Ein anhaltender FROM-Prüfsummenfehler beim Einschalten deutet darauf hin, dass der FROM-Inhalt beschädigt ist oder eine FROM-Zelle ausgefallen ist.
Prüfen Sie zuerst, ob der Fehler nach einem Software-Update aufgetreten ist — ein unterbrochener FROM-Schreibvorgang kann den betroffenen Sektor beschädigen.
Wenn kein Update lief, ist die FROM-Hardware ausgefallen.
Das Modul muss ersetzt und anschließend eine vollständige FROM-Neuprogrammierung durchgeführt werden. Halten Sie den korrekten FROM-Dateisatz vor Beginn der Arbeiten bereit.
F2: Die CNC generiert eine Warnung vor schwacher Batterie. Wie viel Zeit bleibt, bevor die SRAM-Daten verloren gehen?
Die Warnung vor schwacher Batterie erscheint, wenn die Batteriespannung unter den Warnschwellenwert, aber nicht unter den kritischen Schwellenwert für die Datenerhaltung fällt.
Die Lücke zwischen diesen Schwellenwerten bietet normalerweise mehrere Wochen unter normalen Bedingungen, obwohl dies je nach Batteriezustand und Schranktemperatur variiert.
Behandeln Sie die Warnung als dringenden Handlungsbedarf innerhalb weniger Tage. Ersetzen Sie die Batterie bei eingeschalteter Steuerung, um den SRAM-Inhalt während des Wechsels zu erhalten.
F3: Das Ersatzmodul A20B-2902-0348 ist angekommen. Gibt es etwas zu prüfen, bevor es installiert wird?
Bestätigen Sie, dass die vollständige Teilenummer des Ersatzmoduls exakt mit dem installierten Modul übereinstimmt, einschließlich etwaiger Revisionssuffixe.
Überprüfen Sie die Steckerkontakte auf Beschädigungen durch Versand oder Lagerung. Stellen Sie sicher, dass die Sicherung aller CNC-Daten vollständig und verifiziert ist, bevor Sie das Originalmodul entfernen.
Halten Sie den FROM-Dateisatz zum erneuten Laden bereit. Mit diesen Schritten kann die Installation mit Zuversicht erfolgen.
F4: Nach dem Austausch des Moduls und dem erneuten Laden der Daten scheinen die Servo-Parameter einer Achse leicht von den Sicherungswerten abzuweichen. Was sollte überprüft werden?
Vergleichen Sie nach dem Neuladen der Daten alle Parameter der betreffenden Achse mit einer zweiten Sicherungskopie oder mit der Maschinendokumentation.
Eine einstellige Parameterabweichung kann manchmal auf eine Sicherung zurückzuführen sein, die Daten während einer Parameterbearbeitung erfasst hat und nicht den stabilen Endzustand.
Wenn der aktuelle Parameterwert ein korrektes Maschinenverhalten ergibt und die Sicherung nur einen trivialen numerischen Unterschied zeigt, sind die wiederhergestellten Werte wahrscheinlich korrekt.
F5: Die Maschine verwendet eine spätere Revision des A20B-2902-0348 (z. B. /02A statt /01A). Sind diese austauschbar?
Kleinere Hardware-Revisionssuffixe innerhalb derselben Basis-Teilenummer stellen Änderungen am PCB-Layout oder Komponentensubstitutionen dar, die die gleiche funktionale Spezifikation beibehalten.
In den meisten Fällen sind diese austauschbar.
FANUC entwickelt spätere Revisionen typischerweise so, dass sie abwärtskompatibel mit früheren Revisionsinstallationen sind.
Bei Unsicherheit für eine bestimmte Anwendung konsultieren Sie die Wartungsdokumentation der Maschine oder eine FANUC-Servicequelle.
