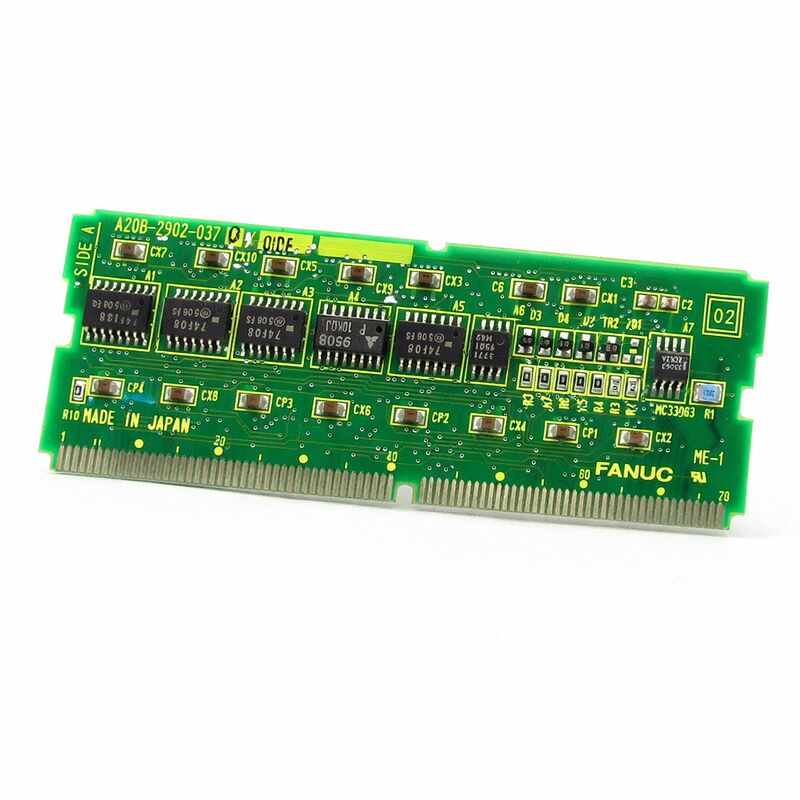

FANUC A20B-2902-0341 MODUL A20B29020341 A2OB-29O2-O341

FANUC A20B-2902-0341 Flash-ROM 4 MB / SRAM 256 KB Speichermodul

Teilnummer:Einheitliche Datenbank für die Bereitstellung von Daten

Hersteller:FANUC Corporation (Japan)

Typ der Ware:FROM/SRAM-Kombinationsspeichermodul (SMD-Tochterplatte)

Von der Kapazität:4 MB (Flash-ROM)

SRAM-Kapazität:256 KB

Kompatible Systeme:FANUC-Baureihen 16-C, 18-C und kompatibel

Status:Von Hersteller abgesetzt

Übersicht

Das A20B-2902-0341 ist ein kombiniertes Flash-ROM- und SRAM-Speichermodul für CNC-Systeme der FANUC-Serie 16-C und 18-C. Es handelt sich um ein SMD-Tochterboard, das auf dem Haupt-CPU-Board installiert wird,Bereitstellung von nichtflüchtiger Software-Speicherung und batteriegestützter flüchtiger Datenspeicherung in einem kompakten ModulDie Platine verbindet die NC (Numerical Control) und MC (Machine Control / PMC) Sektionen des Controllers, die die Systemfirmware, das Leiterprogramm,und aktive Betriebsdaten, die die CNC benötigt, um zu funktionieren.

Die Beschreibung "Schnittstellen zwischen NC und MC" beschreibt, was der gespeicherte Inhalt tut, kein physischer Signalweg.Der FROM-Inhalt ist das, was der NC und der PMC für die Ausführung ihrer jeweiligen Funktionen benötigen.Die 256 KB SRAM speichert die Daten, die der Controller während des Maschinenbetriebs schreibt und liest und dient sowohl der NC- als auch der PMC-Seiten der Steuerungsarchitektur.

Dieses Modul wird eingestellt. FANUC produziert keine neuen Maschinen mehr.und der A20B-2902-0341 bleibt in diesen Anlagen ein aktives Wartungsgegenstand.

Schlüsselmerkmale

FROM 4 MB Systemsoftware-Speicher

Die 4 Megabyte Flash-ROM auf diesem Modul enthalten den gesamten Software-Stack für die Serie 16-C oder 18-C-Controller.PMC-Leiter-LaufzeitumgebungWenn der Controller eingeschaltet wird, liest er den FROM-Inhalt und lädt ihn für die Ausführung in den DRAM ein.Der FROM ist die Quelle alle Verarbeitungsvorgänge des Verantwortlichen stammen aus dem hier gespeicherten Code.

Vier Megabyte waren eine großzügige Zuweisung für die Software-Generation der Serie 16-C/18-C-Ära.Es bietet die volle Steuerungssoftware-Suite sowie installierte Optionen ohne Kapazitätsbeschränkungen für die meisten KonfigurationenDie Maschinen der Baureihen 16-C und 18-C mit umfangreichen Softwarepaketen können sich dieser Grenze nähern.Die Kapazität war mehr als ausreichend.

Flash ROM ist von Natur aus nicht flüchtig. Es behält seinen Inhalt ohne Stromquelle, ohne Batterie und durch erweiterten Speicher.Ein aus einer Maschine entnommenes FROM-Modul kann jahrelang in einer Schublade liegen und seine Software nach der Neueinstallation noch intakt enthalten.

SRAM 256 KB Aktive Daten im batteriebetriebenen Speicher

Die 256 Kilobyte SRAM speichern die maschinenspezifischen und arbeitsspezifischen Daten, die die Konfiguration einer Maschine von einer anderen unterscheiden.Koordinatendaten des WerkstücksDie Backup-Batterie auf dem Modul hält den SRAM-Inhalt durch Stromauslösungen aufrecht.

256 KB ist eine moderate SRAM-Zuteilung. Es passt zu den Standardprogramm- und Datenanforderungen von Serien 16-C und 18-C-Maschinen in typischen Bearbeitungsanwendungen.Maschinen mit sehr großen Programmbibliotheken oder einer umfangreichen Verwendung von Makrovariablen können feststellen, dass die KapazitätIn diesen Fällen können zusätzliche SRAM-Erweiterungsmodule in den Erweiterungsslots des Systems installiert worden sein.

Die Backup-Batterie ist ein Verbrauchsmaterial mit einer Lebensdauer, die in Jahren gemessen wird, typischerweise drei bis fünf Jahre im normalen industriellen Betrieb.länger, wenn die Maschine kontinuierlich arbeitet (was die Batterieentladungszyklen reduziert). Wenn die Batteriespannung sinkt, gibt die FANUC-Steuerung einen Alarm für einen niedrigen Akku an.

NC zu MC-Schnittstelle Was das Modul speichert

Die Beschreibung "Schnittstellen zwischen NC und MC" spiegelt eher den Inhalt des Moduls als seine physikalische Architektur wider. The FROM on this board stores the software for both the NC (the motion control and interpolation functions) and the MC (the PMC ladder — the programmable machine controller that handles I/O sequencing and machine logic)Sie werden zusammen auf diesem Modul gespeichert und beim Aufladen zusammen geladen.

Diese kombinierte Speicherung bedeutet, dass ein Ausfall oder eine Beschädigung dieses Moduls gleichzeitig sowohl die NC- als auch die PMC-Funktionen beeinflusst.Die Steuerung kann weder Bewegungssteuerung noch Maschinenlogik ohne die richtige Software ausführenBeide Seiten des Steuerungssystems hängen vom Inhalt dieses einzelnen Moduls ab.

Häufig gestellte Fragen

F1: Die Maschine der Serie 16-C zeigt beim Starten einen ROM-Paritäts-Alarm an. Ist die A20B-2902-0341 defekt?

Ein ROM-Paritäts-Alarm zeigt einen Fehler der Integrität des FROM-Inhalts an.Wenn der Alarm bei vollständig sitzendem Modul anhält, kann der FROM-Inhalt beschädigt sein oder die Modulhardware ausfallen.

F2: Was muss nach dem A20B-2902-0341-Auswechsel vor dem Betrieb der Maschine geschehen?

Ein Ersatzmodule installiert leere Daten ohne FROM-Inhalte, ohne SRAM-Daten.Wiederherstellen Sie dann alle SRAM-Daten: Parameter, Teileprogramme, Werkzeugverschiebungen und Werkstückkoordinaten.Die Maschine kann nicht produzieren korrekte Teile, bis die Parameter überprüft werden.

F3: Das PMC-Leiterprogramm fehlt nach einem Modulwechsel.

Wenn der FROM mit CNC-Systemsoftware geladen wurde, aber die PMC-Leiter nicht in der Last enthalten war, starten die Steuerung und die NC-Funktionen, aber die PMC hat keine Leiter zum Ausführen.Maschine I/O reagiert nicht. Laden Sie das PMC-Leiterprogramm getrennt vom PMC-Programmierbildschirm oder von einem Speicherkarten-Backup. Die Leiter ist eine separate Datei von der Haupt-CNC-Systemsoftware und muss unabhängig geladen werden.

F4: Kann das A20B-2902-0341 verwendet werden, um andere 4 MB FROM-Module der Serie A20B-2902 zu ersetzen?

Die Austauschbarkeit zwischen den FROM-Modulvarianten der Serie A20B-2902 hängt davon ab, ob die SRAM-Kapazität und die Systemkompatibilität übereinstimmen.Der -0341 trägt speziell 256 KB SRAM und ist mit der Serie 16-C/18-C abgestimmtEine andere Variante derselben Serie kann eine andere SRAM-Zuteilung haben oder mit einer anderen Controller-Serie abgestimmt sein.

F5: Die Maschine läuft seit Jahren ohne Probleme. Soll die SRAM-Batterie auf diesem Modul proaktiv ersetzt werden?

Ein regelmäßiger Akkuwechsel ist besser als auf den Alarm zu warten.Eine Batterie, die die Alarmschwelle erreicht hat, hat noch etwas Spielraum vor Datenverlust, aber dieser Spielraum ist endlich und unvorhersehbarWenn sich die Maschine zwischen Alarm und Batteriewechsel ausschaltet, sind die SRAM-Daten gefährdet.mit der Maschine während des Austauschs eingeschaltet, um den SRAM aktiv zu halten.
