FANUC A20B-2902-0302 | SRAM-Speichermodul — Serie 16 / 18 / 160 / 180 Modell C, Power Mate-H, Herkunft Japan

Teilenummer: A20B-2902-0302

Hersteller: FANUC Corporation (Japan)

Produkttyp: SRAM-Speichermodul (SMD-Tochterplatine)

Speichertyp: SRAM (Static RAM — batteriegepuffert, nichtflüchtig mit Batterie)

Kompatible Systeme: FANUC Serie 16/18/160/180 Modell C, Power Mate-H (mit Positionsdaten)

Design: SMD-Steckplatine

Übersicht

Das A20B-2902-0302 ist ein SRAM-Speichermodul aus der FANUC A20B-2902-Serie. Es bietet statischen RAM-Speicher für FANUC CNC-Steuerungen der Familie Serie 16/18/160/180 Modell C und hat eine dokumentierte Anwendung im Power Mate-H-Controller, wo es die Speicherung von Positionsdaten unterstützt.

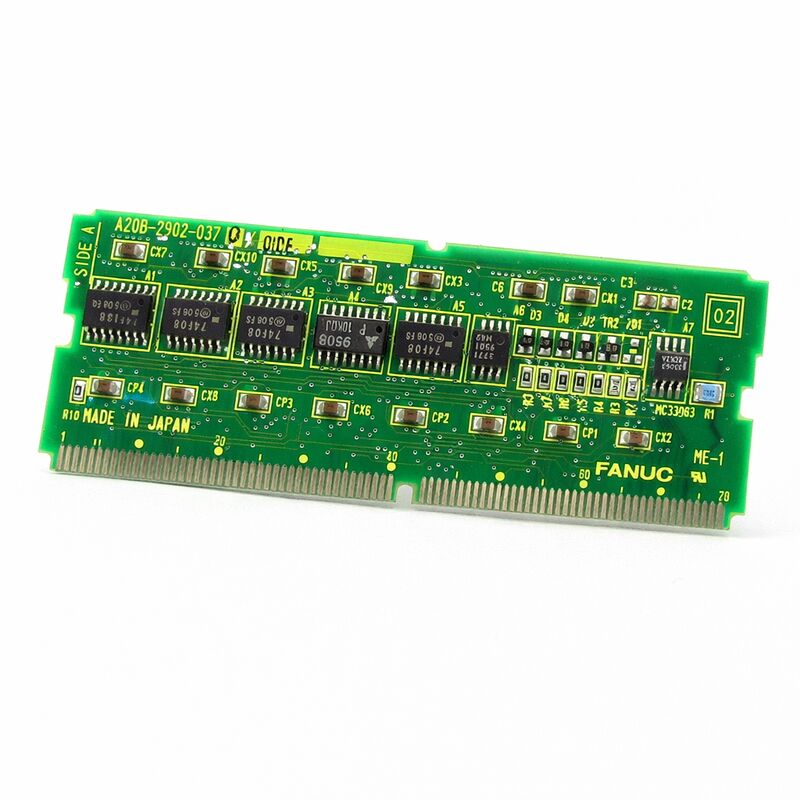

Dies ist eine SMD-Tochterplatine (Surface-Mount Device) — ein kompaktes Steckmodul, das in eine spezielle Buchse auf der Host-Leiterplatte innerhalb der Steuerung eingesetzt wird.

SRAM ist die bevorzugte Speichertechnologie für Daten, die zwischen Stromzyklen erhalten bleiben müssen, aber auch während des Betriebs beschreibbar sein müssen. Es ist schneller als Flash-Speicher, hält wesentlich mehr Schreibzyklen aus und benötigt nur einen geringen kontinuierlichen Strom, um seine Daten bei ausgeschaltetem Hauptstrom zu halten.

Für eine CNC-Steuerung speichert SRAM die Daten, die sich während des normalen Maschinenbetriebs entwickeln: Speicherung von Teileprogrammen, Parametertabellen, Werkzeug- und Werkstücknullpunktdaten und im Fall des Power Mate-H die Achspositionsdaten, die eine genaue Positionsverwaltung über Stromzyklen hinweg ermöglichen.

Die Serie 16/18/160/180 Modell C war eine bedeutende Generation in der CNC-Geschichte von FANUC.

Das 16/18 Modell C repräsentierte den Übergang zur modernen digitalen Servoarchitektur und dem kompakten Steuerungsformfaktor von FANUC. Die Bezeichnungen 160 und 180 erweiterten die Plattform für Mehrkanal- und erweiterte Achskonfigurationen.

Der Power Mate-H war eine kompakte Einzelachsen-CNC, die für spezifische Maschinensteuerungsanwendungen entwickelt wurde — Palettenwechsler, Ladeachsen und ähnliche Hilfsbewegungssysteme. Alle diese Systeme nutzten die Speicherfamilie A20B-2902 für ihre erweiterbaren SRAM-Anforderungen.

Schlüsselspezifikationen

SRAM-Technologie und Batteriesicherung

Static RAM verwendet Flip-Flop-Schaltungen, um jedes Bit an Daten zu speichern. Jedes Bit wird von zwei gekreuzt gekoppelten Transistoren gehalten, die in einem von zwei stabilen Zuständen verriegelt sind.

Diese Struktur ist komplexer als DRAM — das einen einzelnen Kondensator pro Bit verwendet — aber der Vorteil ist, dass der Datenzustand wirklich stabil ist.

Solange Strom geliefert wird, driften die Daten nicht und erfordern keine periodische Auffrischung. Das macht SRAM schnell und konsistent.

Der Kompromiss ist der Stromverbrauch. Die Flip-Flop-Strukturen in SRAM verbrauchen mehr Ruhestrom als DRAM-Zellen. Wenn die Steuerung ausgeschaltet ist, übernimmt eine Batterie die Versorgung des geringen Stroms, der benötigt wird, um die Flip-Flop-Zustände intakt zu halten. CMOS-SRAM — die Technologie, die in FANUC-Speichermodulen verwendet wird — reduziert diesen Ruhestrom durch sein Transistordesign drastisch, wodurch eine kleine Lithiumbatterie den SRAM-Inhalt unter typischen Bedingungen jahrelang erhalten kann.

Wenn die Batteriespannung unter den Schwellenwert für die SRAM-Speicherung fällt, werden die Flip-Flop-Zustände instabil. Daten gehen verloren — entweder allmählich, wobei Zellen isoliert ausfallen, bis das Datenmuster vollständig beschädigt ist, oder plötzlich, wenn die Spannung stark abfällt.

FANUC-Steuerungen überwachen die Spannung der Backup-Batterie und erzeugen einen Alarm bei niedrigem Batteriestand, bevor der kritische Schwellenwert erreicht wird, was ein Zeitfenster für den präventiven Austausch bietet.

Power Mate-H und Positionsdaten

Der Power Mate-H repräsentiert einen spezifischen Anwendungsbereich innerhalb des FANUC-Produktportfolios. Im Gegensatz zu einem vollwertigen Mehrachsen-CNC-System ist der Power Mate-H eine dedizierte Einzelachsen-Steuerung, die für Hilfsmaschinenfunktionen entwickelt wurde — eine Achse für Werkzeugmagazin-Indexierung, eine Achse für Palettenverschiebung, eine Achse für Teileladearme. Seine Aufgabe ist die Bewegungssteuerung für einen einzigen Zweck, eng integriert mit der Haupt-CNC der Maschine.

Die Funktion der Positionsdatenspeicherung des A20B-2902-0302 in der Power Mate-H-Anwendung ist unkompliziert, aber kritisch.

Die Steuerung muss die aktuelle Achsposition kennen, um den Betrieb nach einem Stromausfall korrekt fortzusetzen. Diese Positionsdaten werden im SRAM gespeichert und während des Betriebs kontinuierlich aktualisiert.

Wenn diese Positionsdaten verloren gehen — aufgrund von Batterieausfall, SRAM-Beschädigung oder Modulwechsel — kann die Steuerung ihre Achsposition nicht bestätigen. Eine Referenzpositionsrückstellung (Nullpunktfahrt oder Home-Betrieb) ist erforderlich, bevor die Achse den automatischen Betrieb sicher fortsetzen kann.

Diese Anforderung an Positionsdaten macht die Batteriezustand für Power Mate-H-Anwendungen besonders wichtig. Im Gegensatz zu einer Haupt-CNC-Steuerung, bei der der Verlust von Parametern zwar unpraktisch, aber aus einem Backup wiederherstellbar ist, erfordert der Verlust von Positionsdaten in einem Power Mate-H einen physischen Referenzvorgang an der Maschine.

In automatisierten Transferlinienanwendungen, bei denen der Power Mate-H eine häufig zyklische Hilfsachse steuert, ist die Batteriewartung eine regelmäßige Wartungsaufgabe.

Modulwechsel und Datenverwaltung

Der Austausch des A20B-2902-0302-Moduls führt immer zu einem leeren SRAM — das Ersatzmodul hat keinen vorherigen Inhalt.

Für Anwendungen der Serie 16/18 Modell C bedeutet dies, dass alle zuvor in diesem SRAM-Speicher gespeicherten Daten verloren gehen: Teileprogramme (falls im SRAM gespeichert), Werkstücknullpunkte und alle Datenregister, die dem SRAM-Speicher zugewiesen sind.

Nehmen Sie vor dem Austausch des Moduls ein vollständiges Backup des Speichers der CNC-Steuerung vor.

Dieses Backup sollte Parameter, Werkzeugdaten, Werkstücknullpunkte, PMC-Datentabellen und Teileprogramme erfassen.

Das Sicherungsmedium — typischerweise ein PC über eine serielle RS-232-Verbindung oder ein USB-Speichergerät — muss zugänglich sein und die Sicherung muss als vollständig verifiziert werden, bevor das Modul entfernt wird.

Stellen Sie nach der Installation des Ersatzmoduls und dem Einschalten der Steuerung die Daten aus dem Backup wieder her.

Überprüfen Sie jede Datenkategorie anhand des Backups, um zu bestätigen, dass die Wiederherstellung vollständig war.

Führen Sie für Power Mate-H-Anwendungen nach der Datenwiederherstellung eine Referenzpositionsrückstellung durch, um den Achspositionsbezug herzustellen.

FAQ

F1: Die Steuerung der Serie 16-C zeigt beim Einschalten einen SRAM-Speicherfehler an. Alle Daten scheinen über Nacht verloren gegangen zu sein. Die Batterie wurde mit 3,1 V gemessen. Was ist passiert?

Eine Messung von 3,1 V bei einer Lithiumbatteriezelle deutet darauf hin, dass sie sich dem Ende ihrer Lebensdauer nähert — Lithiumzellen behalten eine nahezu Nennspannung bis kurz vor dem Ausfall.

Der kritische Schwellenwert für die SRAM-Speicherung liegt typischerweise bei etwa 2,0-2,5 V, aber der Innenwiderstand der Batterie steigt mit dem Alter, was bedeutet, dass die effektive Spannung unter Last niedriger ist als die Leerlaufmessung.

Der Datenverlust deutet darauf hin, dass die Batterie das SRAM während des nächtlichen Stromausfalls nicht mehr aufrechterhalten konnte. Ersetzen Sie die Batterie und die SRAM-Daten und planen Sie zukünftig regelmäßige Batteriekontrollen ein.

F2: Der Power Mate-H zeigt nach einer Stromunterbrechung einen Positionsdatenfehler an. Was bedeutet das für den Maschinenbetrieb?

Ein Positionsdatenfehler im Power Mate-H bedeutet, dass die gespeicherte Achsposition des SRAM während der Stromunterbrechung beschädigt oder verloren gegangen ist.

Die Steuerung weiß nicht, wo sich die Achse befindet. Sie kann den automatischen Betrieb nicht sicher fortsetzen, ohne ihren Positionsbezug wiederherzustellen.

Führen Sie eine manuelle Referenzpositionsrückstellung (Referenzpunktfahrt) durch, um die Achse zu ihrer definierten Home-Position zu bewegen.

Sobald die Steuerung den Referenzpunkt wiederhergestellt hat, wird die Speicherung von Positionsdaten fortgesetzt und der automatische Betrieb kann fortgesetzt werden.

F3: Kann das A20B-2902-0302 verwendet werden, um den Speicher in einer Serie 18 Modell C zu erweitern, die derzeit nur FROM-Speicher hat, keinen zusätzlichen SRAM?

Die Erweiterung der SRAM-Kapazität einer Serie 18 Modell C erfordert ein kompatibles Modul für den verfügbaren Speichererweiterungssteckplatz und die entsprechende Softwarekonfiguration, um den zusätzlichen SRAM zu erkennen. Das -0302-Modul muss mit dem Steckplatztyp auf dem Hauptboard übereinstimmen.

Überprüfen Sie die Speicherkonfigurationstabelle im Hardware-Handbuch der Serie 18-C, um zu bestätigen, dass das -0302 als Erweiterungsoption für die verwendete spezifische Board-Revision aufgeführt ist.

Einige Steuerungen erfordern eine Änderung eines Softwareparameters, um neu installierten SRAM zu aktivieren.

F4: Nach einem CNC-Software-Upgrade zeigt das SRAM-Modul einen Kapazitätsfehler an. Das Modul wurde nicht geändert. Was ist das Problem?

Ein Software-Upgrade kann die SRAM-Adresszuordnung oder die erwartete Speicherzuordnung ändern.

Die neue Softwareversion erwartet möglicherweise eine andere SRAM-Kapazität oder eine andere Modulkonfiguration als vor dem Upgrade vorhanden war.

Überprüfen Sie die Dokumentation des Software-Upgrades auf Änderungen der Speicherzuordnung.

Es ist möglich, dass das Upgrade ein anderes SRAM-Modul erfordert oder dass eine Parametereinstellung aktualisiert werden muss, um das installierte Speicherlayout für die neue Softwareversion korrekt zu definieren.

F5: Das Ersatzmodul A20B-2902-0302 hat eine andere Revisionskennung als das Original (z. B. /01A vs. /02A). Ist das ein Problem?

Kleine Revisionskennungen in FANUC-Teilenummern weisen im Allgemeinen auf Änderungen des Leiterplattendesigns oder auf Komponentensubstitutionen hin, die die gleiche Funktion beibehalten.

In den meisten Fällen ist eine spätere Revision direkt mit einer früheren innerhalb derselben Basis-Teilenummer austauschbar.

Wenn jedoch Zweifel bestehen, bestätigen Sie die Kompatibilität mit der Wartungsdokumentation des spezifischen Steuerungsmodells oder mit einer qualifizierten FANUC-Service-Ressource, bevor Sie das überarbeitete Modul installieren.
