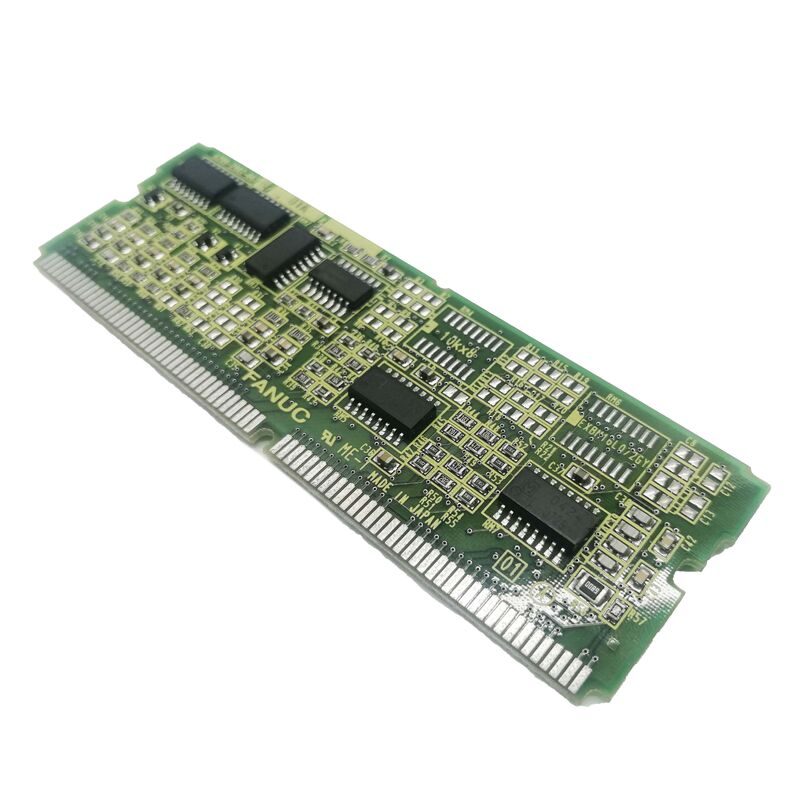

FANUC A20B-2902-0280 DAUGHTER BOARD DRIVER MODUL A20B29020280 A2OB-29O2-O28O Die Anlage ist für die Anlage und für die Anlage ausgelegt.

A20B-2902-0280 | CNC-Leiterplattenmodul der Serie A20B-2902 von FANUC – Plug-In-Tochterplatine / Industrielle Automatisierung / Japanisches Original

A20B-2902 – Eine breite Familie funktionaler Module

Die A20B-2902-Serie ist eine der größten und vielseitigsten PCB-Modulfamilien von FANUC. Bei den Karten dieser Serie handelt es sich um einsteckbare Tochterplatinen – kompakte SMD-Karten, die dem Host-CNC-System spezifische Funktionen hinzufügen, indem sie in spezielle Sockel auf der Hauptplatine oder im CNC-Kartenkäfig gesteckt werden.

Der Funktionsumfang der A20B-2902-Serie ist groß. Innerhalb dieser einzelnen Serie dienen unterschiedliche Teilenummern als:

Speichererweiterungsmodule:Karten, die FROM und SRAM kombinieren (z. B. A20B-2902-0080 mit 4 MB FROM und 512 KB SRAM für Serie 16/18 Modell B), die den Programmspeicher und die Parametererhaltung erweitern.

Servosteuermodule:Tochterplatinen ermöglichen die Befehlsverarbeitung und Rückmeldung von Servoachsen für Mehrachsenkonfigurationen, einschließlich Servomodulen für Erweiterungsachsen.

Spindelschnittstellenmodule:Sowohl analoge Spindelschnittstellenmodule (Klasse A20B-2902-0236, für analoge Spindelverstärker) als auch serielle Spindelsteuermodule für digitale Spindelantriebe.

PMC- und Kommunikationsmodule:Platinen erweitern die Verarbeitungskapazität, den Leiterspeicher oder die E/A-Schnittstellenkapazität des PMC.

Antriebssystemmodule:Einschließlich der Zündplatine A20B-2902-0390, die in den Alpha-i PSM- und SPM-Antriebsmodulen verwendet wird (an anderer Stelle in dieser Serie beschrieben) – ein Modul, das IGBT-Gate-Antriebssignale innerhalb der Antriebsmodul-Hardware selbst erzeugt.

Der A20B-2902-0280 nimmt innerhalb dieser Serie eine spezifische Funktionsposition ein und dient der Anwendung, für die FANUC ihn entwickelt hat.

Wichtige Produktinformationen

SMD-Aufbau und Modularität

Der A20B-2902-0280 verwendet durchgehend eine SMD-Konstruktion (Surface Mount Device). SMD-konstruierte Module weisen im CNC-Einsatz mehrere praktische Eigenschaften auf:

Körperliche Kompaktheit:SMD ermöglicht eine höhere Bauteildichte auf einer kleineren Leiterplattenfläche. Die Module der A20B-2902-Serie sind kompakt genug, um direkt in CPU-Platinensteckplätze gesteckt zu werden, ohne dass ein spezieller Kartensteckplatz erforderlich ist.

Konnektivität:Jedes Modul wird über definierte Randsteckverbinder oder Buchsensteckverbinder mit seiner Hostplatine verbunden. Die Steckverbindung ist die einzige physikalische und elektrische Schnittstelle der Platine – eine separate Verkabelung ist nicht erforderlich.

Austauschbarkeit:Der Austausch von SMD-Modulen ist ein reiner Steckvorgang – kein Löten, kein Umstecken der Kabel. Ausschalten, ausgefallenes Modul entfernen, Ersatz installieren, einschalten. Die CNC erkennt das Modul beim nächsten Start.

Anwendungsszenarien

Fehler auf CNC-Modulebene:Ein FANUC-CNC-System entwickelt einen Fehler, der auf das Plug-in-Modul A20B-2902-0280 zurückzuführen ist. Durch die Identifizierung der Platine anhand des Teilenummernschilds und den Einbau des Ersatzes wird die Funktion dieses Moduls wiederhergestellt.

Ersatzteillager:Eine Einrichtung, die FANUC-CNC-Systeme betreibt, unterhält eine A20B-2902-0280 als lokales Ersatzteil, was eine schnelle Reaktion auf Modulebene auf einen Platinenfehler ohne Lieferverzögerungen ermöglicht.

FAQ

F1: Wie identifiziere ich die spezifische Funktion von A20B-2902-0280 in meiner CNC?

Das FANUC-Wartungshandbuch für das spezifische CNC-Modell ordnet jedem Modulsteckplatz seine Teilenummer und Funktion in der Ersatzteilliste zu. Suchen Sie den Steckplatz, den der A20B-2902-0280 in der Platinenbaugruppe der CNC einnimmt, und vergleichen Sie ihn mit der Ersatzteiltabelle im Wartungshandbuch, um seine funktionale Rolle zu bestätigen.

F2: Sind benachbarte A20B-2902-Teilenummern mit A20B-2902-0280 austauschbar?

Nein. Bei jeder A20B-2902-Teilenummer handelt es sich um ein eigenes Modul – unterschiedliche Speichertypen, unterschiedliche Schnittstellenfunktionen oder unterschiedliche Steuerungsmöglichkeiten. Die A20B-2902-0280 kann aufgrund der numerischen Nähe nicht durch benachbarte Teilenummern (0270, 0290 usw.) ersetzt werden. Die genaue Übereinstimmung der Teilenummer ist erforderlich.

F3: Welche ESD-Vorsichtsmaßnahmen gelten beim Umgang mit A20B-2902-0280?

Mit einem geerdeten antistatischen Armband auf einer ESD-sicheren Oberfläche handhaben. In einer antistatischen Verpackung lagern und transportieren. Die A20B-2902-Serie verwendet CMOS- und Mixed-Signal-ICs, die ESD-empfindlich sind. Fassen Sie das Brett an den Kanten an; Vermeiden Sie es, Komponentenoberflächen, Lötpunkte oder Leiterbahnbereiche direkt zu berühren.

F4: Erfordert der Austausch von A20B-2902-0280 Änderungen an der CNC-Konfiguration?

Für die meisten A20B-2902-Modultypen erfordert ein gleichwertiger Austausch keine Änderungen an der CNC-Konfiguration. Hardware-Schnittstellenmodule werden von der CNC beim Start automatisch erkannt. Module, die gespeicherte Daten enthalten (Speichermodule mit Parameter- oder Softwareinhalten), erfordern möglicherweise nach dem Austausch eine Datenwiederherstellung. Bestätigen Sie anhand des Funktionstyps des Moduls (identifiziert aus der Wartungsdokumentation der CNC), ob nach dem Austausch Konfigurationsschritte erforderlich sind.

F5: Wird der A20B-2902-0280 in CNC-Werkzeugmaschinen- oder Robotersteuerungsanwendungen verwendet?

FANUC setzt Module der A20B-2902-Serie sowohl für CNC-Werkzeugmaschinen als auch für Robotersteuerungsanwendungen ein, da die Hardwarearchitektur gemeinsam genutzt wird. Ob A20B-2902-0280 eine CNC- oder Roboteranwendung bedient, hängt vom Hostsystem ab, in dem es installiert ist. Bestätigen Sie den Hostsystemtyp anhand der Installationsdokumentation, um den korrekten Bereitstellungskontext zu überprüfen.
