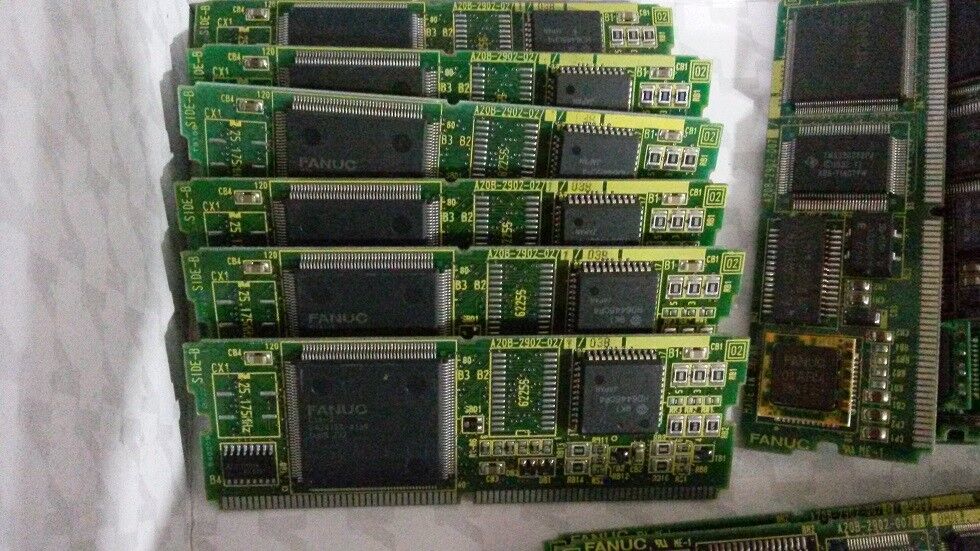

Verwendet FANUC A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

A20B-2902-0270∙ FANUC Serie 16/18 Modell B 14-Zoll Farb-CRT-Steuerungsmodul ∙ Option 1 Board / 16-B / 18-B / 160-B / 180-B

Die Funktion eines CRT-Steuerungsmoduls

Ein CNC-Werkzeugmaschinenbediener kommuniziert mit der CNC über die Anzeige, die Alarmmeldungen liest, Werkzeugverschiebungen eingibt, Bearbeitungsprogramme überprüft und Achsenpositionen überwacht.Die Qualität und Klarheit dieser Anzeige beeinflusst unmittelbar, wie effizient und sicher der Bediener seine Arbeit erledigen kann.

Bei der CNC der FANUC-Serie 16/18 Modell B besteht der Anzeigebereich aus zwei Teilen:

Der CRT-Monitor(physikalische Röhre und Gehäuse): zeigt das vom Bediener sichtbare Bild an.

Das CRT-Steuermodul (A20B-2902-0270): die elektronische Schnittstelle zwischen der Anzeigelogik der CNC und dem Monitor.formatiert es in die von der 14-Zoll-Farb-CRT erforderlichen Videosignale, und steuert die Ablenkungs- und Farbschaltkreise des Monitors.

Wenn das Modul A20B-2902-0270 ausfällt, das Display leer wird, beschädigte Inhalte anzeigt oder Fehlermuster erzeugt,aber der Bediener verliert die visuelle Schnittstelle.

Wichtige Produktinformationen

Farbbildschirm: Warum es für die Generation 16/18-B wichtig ist

Die FANUC-Modell-B-Plattform der Baureihe 16/18 führte Farbbildschirmfunktionen als Upgrade-Pfad von den früheren monochromen Displays der Baureihe 6, 10 und der früheren 16/18-Generation ein.Farbe bringt praktische Vorteile für den CNC-Betrieb:

Anzeige des Programms:Verschiedene Arten von G-Code-Blöcken können in unterschiedlichen Farben angezeigt werden: Bewegungsbefehle, Vorbereitungsfunktionen, verschiedene Codes.Erleichterung des Scannens eines Programms und Identifizierung bestimmter Inhaltsarten.

Alarm und Anzeige:Alarmmeldungen und Farbbefehle für den Bediener ziehen im Vergleich zu monochromem Text sofort Aufmerksamkeit auf sich.

Anzeige des grafischen Werkzeugpfades:Farbige Werkzeugpfadgrafiken ermöglichen es dem Bediener, zwischen verschiedenen Werkzeugpassungen zu unterscheiden, Schnittwege bei Annäherungs- und Rückzugsbewegungen zu identifizieren,und überprüfen Sie das Programm visuell, bevor Sie es ausführen.

Die A20B-2902-0270 verfügt über die CRT-Steuerelektronik, die diese Farbdarstellung auf dem 14-Zoll-Monitor ermöglicht.

Anwendungsszenarien

Leerbildschirm auf der CNC 18-B:Ein Bearbeitungszentrum der FANUC-Serie 18-B verfügt über eine funktionierende CNC-Achs, die sich normal bewegt, die Spindel startet und das Programm läuft, aber das 14-Zoll-Farbbildschirm zeigt kein Bild.Das CRT-Steuermodul A20B-2902-0270 ist als fehlerhafte Komponente identifiziert.. Ersatz stellt die Farbdarstellung wieder her, ohne die Bewegungsfunktionen der CNC zu beeinträchtigen.

Anzeigen von Farbkorruption:Der 14-Zoll-CRT auf einer CNC der Serie 16-B zeigt verzerrte Farben, Flimmern oder Linien im Bild an. Der Monitor selbst testet korrekt mit einem externen Signal;Der Fehler liegt im Modul A20B-2902-0270.- Ersatz wiederherstellt die richtige Farbwiedergabe.

Häufig gestellte Fragen

F1: Ist der A20B-2902-0270 spezifisch für 14-Zoll-Monitore oder kann er auch andere Bildschirmgrößen betreiben?

Das A20B-2902-0270 ist das CRT-Steuermodul für 14-Zoll-Farbmonitore. Die von diesem Modul erzeugten Zeit- und Synchronisierungsparameter sind für die Abbiegungsanforderungen eines 14-Zoll-CRT kalibriert.Mit einer deutlich anderen Bildschirmgröße (9 Zoll)Für 9-Zoll-Monochrom-Systeme ist die richtige Modulnummer eine andere Teilnummer in der A20B-2900-Serie.

F2: Kann der A20B-2902-0270 durch den neueren A20B-2902-0271 oder ähnliche Varianten ersetzt werden?

Nachbarsteilnummern im Bereich A20B-2902-027x können spätere Überarbeitungen oder Varianten desselben CRT-Steuerungsmoduls sein, möglicherweise mit geringfügigen Komponentenaktualisierungen.Ob eine andere Suffixvariante mit demselben Option-1-Board rückwärtskompatibel ist, hängt davon ab, ob die Socket-Schnittstelle des Option-1-Boards unverändert ist- Bestätigen Sie die Kompatibilität aus der CNC-Ersatzteildokumentation, bevor Sie ein anderes Suffix ersetzen.

F3: Beeinflusst ein Ausfall des CRT-Steuerungsmoduls die Ausführung des CNC-Programms?

Nein, das Anzeigensystem der CNC ist getrennt von der Bewegungskontrolle und den Programmausführungsfunktionen.Aber die CNC führt weiterhin Programme aus., reagiert auf die PMC-Logik und steuert die Servoachsen normal.Obwohl ohne visuelles Feedback des Bedieners, eine möglicherweise unsichere Lage je nach Produktionsprozess.

F4: Welche Symptome unterscheiden einen defekten A20B-2902-0270 von einem defekten CRT-Monitor?

Ein ausfallendes CRT-Rohr versagt in der Regel allmählich - Dimming, Fokusverlust, verminderte Helligkeit - bevor es vollständig ausfällt.Ein fehlgeschlagenes Steuermodul verursacht häufig plötzliche Anzeigenschäden. Das Bild verschwindet plötzlich anstatt sich langsam zu verschlechtern.Die Prüfung durch Anschließen eines bekannten Monitores an das Video-Ausgangssignal der Option 1 (falls zugänglich) kann bestätigen, ob der Fehler im Rohr oder im Modul liegt.

F5: Werden CRT-Monitore immer noch empfohlen, oder sollte das System auf LCD aktualisiert werden?

für Maschinen, bei denen die Original-CNC-Hardware im Produktionsbetrieb gewartet wird,durch den A20B-2902-0270 durch ein gleichwertiges Modul zu ersetzen, bleibt das System in seiner ursprünglichen Konfiguration die sicherste Option aus Sicht der Kompatibilität und ZuverlässigkeitFür FANUC-CNC-Systeme gibt es LCD-Rückbau-Lösungen, die den CRT-Display-Bereich durch ein modernes LCD-Panel ersetzen.Derartige Nachrüstungen erfordern die Überprüfung der Kompatibilität von Videosignalen und erfordern möglicherweise zusätzliche Schnittstellenhardware.Für kritische Produktionsanlagen konsultieren Sie die Wartungsdokumentation der CNC und einen qualifizierten FANUC-Servicepartner, bevor Sie sich für einen Modulwechsel oder eine Nachrüstung des Displays entscheiden.
