FANUC A20B-2902-0250 | PMC-Steuermodul, Serie 15-B / 16 / 18 — PMC-RB4/RC4, Herkunft Japan, Auslaufmodell

Teilenummer: A20B-2902-0250

Hersteller: FANUC Corporation (Japan)

Produkttyp: PMC-Steuermodul (Plug-in-Tochterplatine)

PMC-Engine: PMC-RB4 / RC4

Kompatible Systeme:FANUC Serie 15-B, Serie 16, Serie 18

Status: Vom Hersteller eingestellt

Übersicht

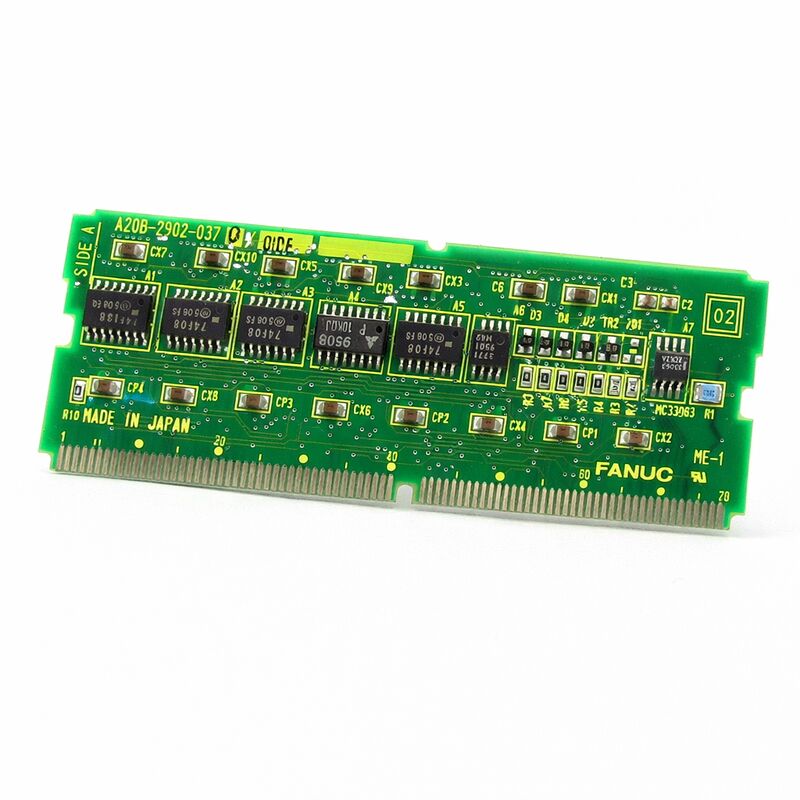

Das A20B-2902-0250 ist das PMC-Steuermodul für FANUC CNC-Systeme der Serien 15-B, 16 und 18.

Es handelt sich um eine steckbare Tochterplatine, die auf die Haupt-CPU-Platine der CNC gesteckt wird und die Verarbeitungseinheit für die integrierte programmierbare Maschinensteuerung von FANUC bereitstellt. Insbesondere ermöglicht es die Ausführung der PMC-RB4- und RC4-Leiterlogik — die PMC-Engine-Bezeichnungen für diese Controller-Generation.

Die PMC in einer FANUC CNC ist die integrierte SPS. Sie führt das Leiterprogramm des Maschinenbauers aus: die Steuerlogik, die jede Maschinenfunktion außerhalb der Achsbewegungs- und Spindelsteuerung der CNC verwaltet.

Werkzeugwechsel, Kühlmittel ein/aus, Türverriegelungen, Klemmbestätigung, Schmierzyklen, hydraulische Sequenzventile — all das ist Leiterlogik. Ohne ein korrekt funktionierendes PMC-Modul funktionieren keine dieser Maschinenfunktionen.

Das A20B-2902-0250 wird von FANUC nicht mehr hergestellt. Es wird nicht mehr produziert.

Die Nachfrage nach dieser Platine stammt ausschließlich von der installierten Basis von Maschinen, die mit CNC-Systemen der Serien 15-B, 16 und 18 gesteuert werden und noch in Produktion sind.

Diese installierte Basis ist immer noch beträchtlich — viele dieser Maschinen haben noch Jahrzehnte an nützlicher mechanischer Lebensdauer.

Wichtige Spezifikationen

PMC-RB4 / RC4 — Kontext der Engine-Bezeichnung

FANUC weist seinen PMC-Generationen Engine-Bezeichnungen zu, die die Verarbeitungsfähigkeit und den Leiterbefehlssatz angeben. Die Bezeichnungen RB4 und RC4 identifizieren die PMC-Engine, die in den Controllern der Serien 15-B, 16 und 18 installiert ist.

Diese Engines definieren die maximale Anzahl von Leiterprogrammschritt, den verfügbaren Befehlssatz und die E/A-Kapazität, die die PMC auf diesen Controllern verarbeiten kann.

Jede FANUC CNC-Generation verwendet eine spezifische PMC-Engine.

Frühere Controller der Serie 15-B und die Generation der Serien 16 und 18 verwendeten die RB4/RC4-Engines.

Spätere i-Serien-Controller verwenden andere PMC-Engines mit erweiterter Kapazität. Das A20B-2902-0250 ist die Hardware, die die RB4/RC4-Engine auf den unterstützten Plattformen implementiert.

Es ist nicht austauschbar mit PMC-Modulen anderer CNC-Generationen.

Wenn das PMC-Modul fehlt oder ausgefallen ist, gibt die CNC Alarme aus und die Bewegung wird unterbunden.

Der Controller lässt keine Achsbewegung zu, wenn die PMC nicht ausgeführt wird. Dies ist beabsichtigt — die PMC-Leiterlogik verwaltet Sicherheitsverriegelungen, und ein Controller ohne PMC-Ausführung kann nicht überprüfen, ob diese Verriegelungen in einem sicheren Zustand sind.

Leiterprogramm und Modulbeziehung

Das PMC-Modul ist der Prozessor. Das Leiterprogramm ist die Software, die darauf läuft.

Dies sind getrennte Dinge — das Modul liefert die Hardware-Ausführungs-Engine, und das Leiterprogramm wird in den Speicher der CNC geladen (typischerweise im FROM-Modul) und bei jedem PMC-Scanzyklus vom PMC-Prozessor ausgeführt.

Der Austausch des A20B-2902-0250-Moduls ersetzt die Prozessorhardware.

Das im FROM gespeicherte Leiterprogramm wird durch diesen Austausch nicht beeinträchtigt.

Nach der Installation des neuen Moduls sollte das zuvor laufende Leiterprogramm ohne Änderungen fortgesetzt werden, vorausgesetzt, der FROM-Inhalt ist intakt und das Modul ist korrekt eingesetzt.

Dies unterscheidet sich von einer Situation, in der das PMC-Modul das Leiterprogramm bei einem Ausfall mitnimmt. Das tut es nicht.

Das Programm ist separat. Diese Unterscheidung ist praktisch wichtig: Ein ausgefallenes PMC-Modul verursacht keinen Verlust des Leiterprogramms.

Beschaffung für eine eingestellte Plattform

Die CNC-Generation der Serien 15-B, 16 und 18 ist ausgereift. FANUC hat diese Steuerungen und ihre zugehörigen Komponenten eingestellt, als die i-Serien-Generation sie ersetzte.

Das A20B-2902-0250 wird seit Jahren nicht mehr produziert.

Jede verfügbare Einheit stammt aus überschüssigem Originalbestand, generalüberholten Einheiten aus stillgelegten Maschinen oder reparierten Feldrückläufern.

Das Angebot verringert sich im Laufe der Zeit, da Einheiten für Reparaturen verbraucht und nicht zurückgegeben werden. Die Bevorratung eines bekannten, funktionierenden Ersatzteils, wenn eines verfügbar ist — bevor die Maschine ausfällt — ist eine sinnvolle Wartungsstrategie für jede Maschine, die mit dieser Platine läuft.

Ein Ausfall des PMC-Moduls, der eine Produktionsmaschine stilllegt, während das Reparaturteam nach einem veralteten Ersatzteil sucht, ist ein beherrschbares Risiko.

FAQ

F1: Die CNC zeigt einen PMC-Alarm an. Die Achsbewegung ist unterbunden. Alle anderen Alarme erscheinen normal. Ist das A20B-2902-0250 die wahrscheinliche Fehlerursache?

Ein PMC-Alarm mit unterbundener Bewegung ist charakteristisch für einen PMC-Modul-Fehler, kann aber auch auf einen PMC-Software-Alarm hinweisen — einen Fehler, der vom Leiterprogramm selbst und nicht von der Hardware generiert wird.

Überprüfen Sie die PMC-Alarmdetails auf dem CNC-Display. PMC-Hardware-Alarme (Systemalarme) deuten auf das Modul hin.

PMC-Programmalarme (Leiterlogikalarme) deuten auf einen Fehler einer Maschinenfunktion hin. Die Unterscheidung bestimmt, ob das Modul oder die Maschinenverkabelung Aufmerksamkeit benötigt.

F2: Das PMC-Modul wurde ersetzt. Das Leiterprogramm lief vor dem Ausfall. Wird es automatisch fortgesetzt?

Ja, wenn das FROM-Modul, das das Leiterprogramm speichert, intakt und korrekt installiert ist.

Die Leiterlogik ist im FROM gespeichert, nicht auf dem PMC-Modul selbst. Nach dem Austausch des PMC-Moduls lädt der Controller beim Einschalten die Leiterlogik aus dem FROM neu und beginnt mit der Ausführung.

Stellen Sie sicher, dass das FROM-Modul vollständig eingesetzt ist und beim Start keine FROM-Alarme angezeigt werden.

F3: Kann ein PMC-Modul einer Serie 16 in einer Serie 18 verwendet werden?

Das A20B-2902-0250 dient sowohl für die Serie 16 als auch für die Serie 18, sodass innerhalb dieser spezifischen Teilenummer keine Unterscheidung besteht.

Bestätigen Sie dies jedoch durch Überprüfung des Platinenetiketts — beide Controller verwenden in dieser Modulfamilie die gleiche Teilenummer.

Gehen Sie nicht davon aus, dass ein PMC-Modul mit einer anderen Teilenummer kompatibel ist, ohne zu bestätigen, dass die spezifische Teilenummer gemeinsam genutzt wird.

F4: Was ist die maximale Anzahl von Leiterprogrammschritt, die von der PMC-RB4/RC4-Engine unterstützt wird?

Die RB4- und RC4-Engines unterstützen eine beträchtliche Anzahl von Leiterprogrammschritt, die für voll ausgestattete Werkzeugmaschinen der Serien 15-B, 16 und 18 geeignet sind.

Das spezifische Maximum variiert je nach Controller-Modell und Softwarekonfiguration.

Wenn das Leiterprogramm einer Maschine nahe der Kapazitätsgrenze liegt, ist das Hinzufügen von Leiterprogrammschritt möglicherweise nicht möglich, ohne die PMC-Engine aufzurüsten — was bei dieser Generation ohne ein vollständiges Controller-Upgrade nicht möglich ist.

F5: Wie sollte ein entferntes A20B-2902-0250-Modul als Ersatzteil gelagert werden?

In Antistatik-Verpackung in einer trockenen, temperaturstabilen Umgebung lagern.

Das Modul enthält keine eigene Pufferbatterie — die batteriegepufferte Speicherung befindet sich woanders in der Controller-Architektur — daher ist die Batterieverwaltung für das Modul bei der Lagerung kein Problem.

Überprüfen Sie die Kontakte des Kantensteckers auf Oxidation, bevor Sie das Modul installieren, wenn es längere Zeit gelagert wurde.

Leichte Oxidation kann mit einem geeigneten Kontaktreiniger gereinigt werden; starke Korrosion deutet darauf hin, dass das Modul möglicherweise keinen zuverlässigen Kontakt herstellt.
