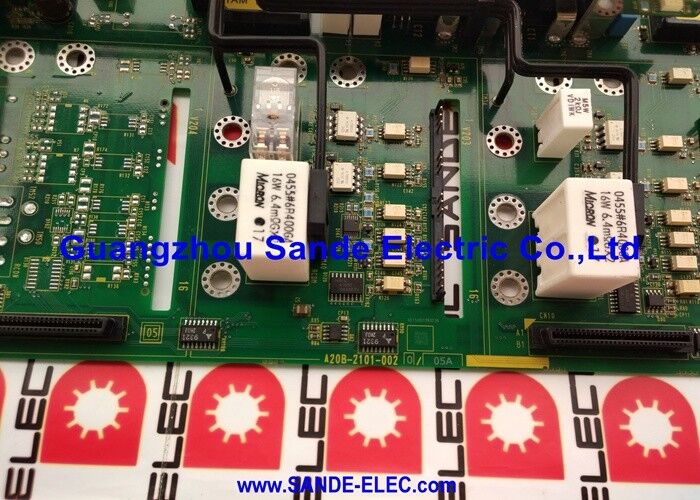

A16B-1212-0540 Fanuc Leiterplatte A16B12120540 AI6B-I2I2-O54O

A16B-1212-0540 | FANUC-Roboter-Notstopp- und Bremssteuerungsplatine – EMG CONT / Bremssteuerungsmodul / A16B-1212-Serie

Notstopp und Bremssteuerung – zwei wichtige Sicherheitsfunktionen

Der A16B-1212-0540 integriert zwei wesentliche sicherheitskritische Funktionen in einer Leiterplatte:

Notstopp (EMG CONT):Der Not-Aus-Schaltkreis am A16B-1212-0540 überwacht die Not-Aus-Signale des Roboters und koordiniert die sichere Abschaltreaktion der Steuerung, wenn der Not-Aus-Schalter aktiviert wird. Der Notstopp ist die Sicherheitsfunktion mit der höchsten Priorität in jedem Robotersystem. Sie setzt alle anderen Befehle außer Kraft und bringt alle Roboterbewegungen kontrolliert zum Stillstand.

Wenn ein Not-Aus-Signal empfangen wird, führt diese Platine Folgendes aus:

• Schaltet die Servoachsenfreigaben sofort ab
• Befiehlt das Einrücken der Bremse an allen Gelenkantrieben des Roboters
• Behält den Not-Aus-Zustand bei, bis der Bediener den Zustand absichtlich zurücksetzt
• Überwacht die gültige Integrität des Not-Aus-Kanals

Bremssteuerung:FANUC-Gelenkantriebe für Industrieroboter verwenden elektromagnetische Bremsen, um die Gelenkpositionen des Roboters zu halten, wenn die Servoleistung entfernt wird. Der A16B-1212-0540 steuert diese Bremsen – er aktiviert sie, wenn der Roboter angehalten oder ausgeschaltet wird, und löst sie unter kontrollierten Bedingungen, wenn der Roboter fahrbereit ist.

Der richtige Zeitpunkt der Bremssteuerung ist von entscheidender Bedeutung: Das Lösen der Bremsen, bevor die Servoantriebe bereit sind, führt zu unkontrollierten Gelenkbewegungen (Möglichkeit eines Absinkens des Roboterarms oder einer unbeabsichtigten Bewegung); Das Betätigen der Bremsen bei noch aktiven Servoantrieben kann zur Beschädigung von Bremskomponenten führen.

Wichtige Produktinformationen

A16B-1212 – Eine Dual-Purpose-Serie

In dieser Sitzung wurde die A16B-1212-Serie in zwei unterschiedlichen Anwendungskategorien bestätigt:

CNC-Speicher- und I/O-Karten:

• A16B-1212-0210: Speicherplatine der Serie 0-C (S Analog)
• A16B-1212-0221: Serie 0-CI/O-Karte C6

Robotersteuerplatinen:

• A16B-1212-0540:Roboter-Notstopp- und Bremssteuerungsplatine

Die 054x-Position der A16B-1212-0540 platziert sie in einer anderen Funktionszone als die CNC-Speicher-/I/O-Karten 021x mit der niedrigeren Nummer – bestätigt durch ihre eindeutig robotikspezifische Funktion.

Anwendungsszenarien

Fehler im Not-Aus-Schaltkreis des Roboters:Eine FANUC-Robotersteuerung entwickelt zeitweise Not-Aus-Fehler – der Roboter stoppt mitten im Zyklus und generiert Not-Aus-Alarme, ohne dass der Bediener den Not-Aus-Schalter betätigen muss. Als Stromkreisfehler wird A16B-1212-0540 identifiziert. Durch den Austausch wird die zuverlässige Not-Aus-Überwachung wiederhergestellt.

Fehler Bremsansteuerung:Bei einem FANUC-Roboter kommt es zu Fehlern bei der Bremssteuerung: Die Gelenke fallen unerwartet nach, wenn der Roboter ausgeschaltet wird, oder die Bremsen bleiben angezogen und verhindern eine reibungslose Bewegung des Roboters. Der Bremssteuerkreis A16B-1212-0540 wurde identifiziert. Durch den Austausch wird der korrekte Zeitpunkt für das Einrücken und Lösen der Bremse wiederhergestellt.

FAQ

F1: Ist die A16B-1212-0540 spezifisch für ein bestimmtes FANUC-Robotermodell oder eine bestimmte Steuerungsgeneration?

Die A16B-1212-Serie diente Robotersteuerungen über mehrere FANUC-Robotergenerationen hinweg. Bestätigen Sie das entsprechende Robotermodell anhand der Installationsposition der Platine in der spezifischen Hardwaredokumentation der Steuerung.

F2: Was passiert, wenn A16B-1212-0540 im Betrieb ausfällt?

Wenn der Not-Aus-Überwachungsschaltkreis ausfällt, kann der Roboter falsche Not-Aus-Alarme erzeugen (falscher Not-Aus) oder, was noch schlimmer ist, nicht auf echte Not-Aus-Signale reagieren. In beiden Fällen ist eine sofortige Wartung erforderlich – der fortgesetzte Betrieb mit einem ausgefallenen Not-Aus-Schaltkreis stellt ein Sicherheitsrisiko dar. Das Symptom für einen Ausfall der Bremssteuerung ist eine unkontrollierte Gelenkbewegung oder die Unfähigkeit, die Bremsen zu lösen, was beides sofortige Aufmerksamkeit erfordert.

F3: Spielt die Revision von A16B-1212-0540 bei der Bestellung eines Ersatzes eine Rolle?

Zu den bestätigten Revisionen gehören /04B, /06D und /07F. Revisionsunterschiede können sich auf das spezifische Schaltungsverhalten oder die Komponentenkompatibilität auswirken. Bestätigen Sie vor der Beschaffung die installierte Version anhand des Platinenetiketts. Eine passende oder ersetzende Revision ist die sicherste Wahl.

F4: Welche Vorsichtsmaßnahmen gelten vor dem Zugriff auf A16B-1212-0540 in der Robotersteuerung?

Schalten Sie die Robotersteuerung vollständig aus, indem Sie die Abschaltprozedur des jeweiligen Roboters befolgen. Stellen Sie sicher, dass alle Servoantriebe entladen sind und die Bremsen mechanisch unterstützt werden, wenn sich der Roboterarm in einer Position befindet, in der die Schwerkraft zu Gelenkbewegungen führen könnte. Not-Aus- und Bremssteuerplatinen werden an sicherheitskritische Schaltkreise angeschlossen – befolgen Sie vor dem Zugriff alle geltenden Sperr-/Kennzeichnungsverfahren.
