A16B-1212-0221 Fanuc Leiterplatte A16B12120221 AI6B-I2I2-O22I

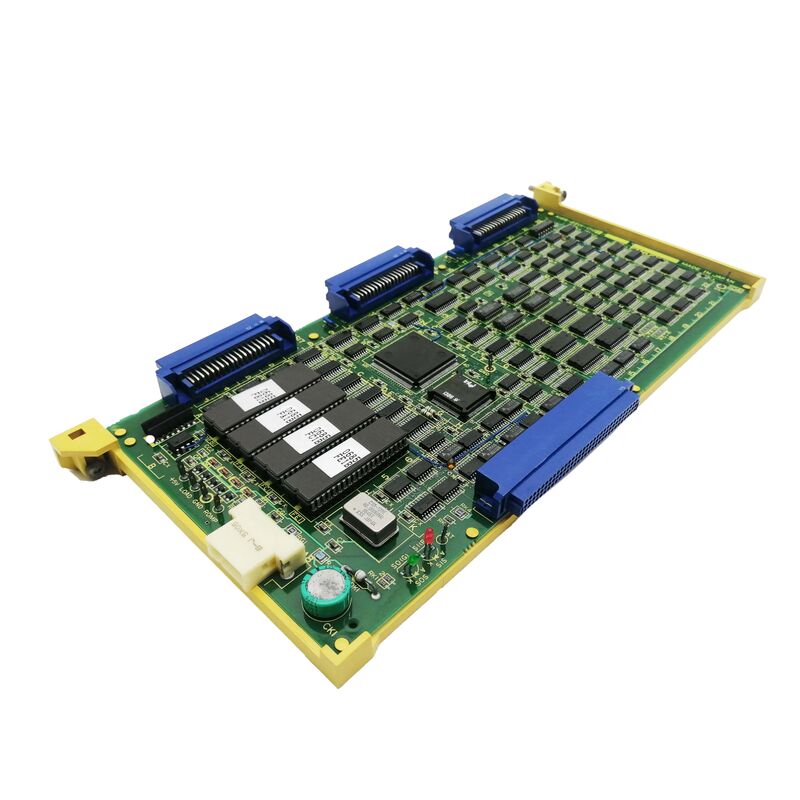

A16B-1212-0221∙ FANUC Serie 0-C I/O-Karte C6

I/O-Karte C6 Die Maschinenoberfläche der Serie 0-C

Die A16B-1212-0221 ist die "I/O Card C6" für die FANUC Serie 0-C CNC. Die Hardware-Referenztabelle der Serie 0-C bestätigt: "A16B-1212-0221 (OLD) I/O Card C6 / A16B-2203-0111 (Neu) Ersetzt A16B-1212-0221."In der Architektur der Serie 0-C von FANUC dienen I/O-Karten als Schnittstelle zwischen dem Leiterprogramm des PMC und den physischen I/O-Signalen der Werkzeugmaschine ­ Schalter, Magnetvorrichtungen, Lampen, Relais,mit einer Leistung von mehr als 50 W undDie Bezeichnung "C6" kennzeichnet eine spezifische I/O-Kartenkonfiguration innerhalb der Serie 0-C I/O-Kartenfamilie.

Wichtige Produktinformationen

I/O-Karten und das PMC-Leiterprogramm

Die I/O-Karte C6 verbindet sich mit dem PMC (Programmierbare Maschinensteuerung) der Serie 0-C über den seriellen I/O-Link-Bus.Eingabescan:Der PMC liest den Zustand jeder physikalischen Eingabe - Drückknöpfe, Grenzschalter, Näherungssensoren - von der E/A-Karte bei jedem PMC-Scanzyklus ab.Die Karte wandelt die 24VDC-Signallevel der Maschine in die interne Logikdarstellung des PMC um.

Ausgangslaufwerk:Der PMC schreibt seine Ausgabebefehle ?? Kühlmittel ein-/aus, Werkzeugwechselindex, Türschloss, Alarmlampen ?? in die Ausgaberegister der E/A-Karte.Die Karte leitet die entsprechenden 24VDC-Ausgangssignale an die Aktoren der MaschineWenn die E/A-Karte C6 versagt,Die PMC kann nicht mehr mit der Maschine kommunizieren, I/O signalisiert, dass sie .

Anwendungsszenarien

Fehler bei der Kommunikation mit CNC-E/Ausgabe der Serie 0-C:Eine FANUC Serie 0-C CNC entwickelt PMC-Alarme für bestimmte I/O-Link-Kommunikationsgruppen. Maschinenfunktionen (Kühlmittel, Hydraulik, Bedienfeld) reagieren nicht mehr.Ersatz durch A16B-1212-0221 oder A16B-2203-0111 stellt die I/O-Kommunikation wieder her.0-C CNC I/O-Kartenbestand

Ersatz:Eine Anlage, die CNCs der Serie 0-C unterhält, hält A16B-2203-0111 (neue Spezifikation) als Standard-Ersatzteil, akzeptiert aber auch A16B-1212-0221 Überschuss-Einheiten für die gleiche I/O-Karte C6-Position.

Häufig gestellte Fragen

F1: Kann A16B-2203-0111 direkt A16B-1212-0221 in einer CNC der Serie 0-C ersetzen?

Ja, A16B-2203-0111 als offizieller Ersatz für A16B-1212-0221 (I/O-Karte C6).Die neue Spezifikationsplatte ist als direkter Ersatz für die alte Spezifikation in derselben CNC-Schlittenposition konzipiert.

F2: Was ist der Unterschied zwischen E/A-Karte C5 (A16B-1212-0222), C6 (A16B-1212-0221) und C7 (A16B-1212-0220)?

Die Bezeichnungen C5, C6 und C7 kennzeichnen verschiedene I/O-Kapazitäten oder Adresskonfigurationsvarianten innerhalb der Serie 0-C I/O-Kartenfamilie.Jede Variante bietet eine bestimmte Anzahl von E/A-Punkten oder einen bestimmten I/A-AdressenbereichDie anwendbare Variante hängt von der spezifischen Anordnung der Werkzeugmaschine und der Verkabelung ab.

F3: Bezieht sich die Bezeichnung I/O-Karte C6 auf die Anzahl der Maschinen-E/O-Karten?

Die "C" Präfix und Nummer in FANUC Serie 0-C I / O Karte Benennung identifiziert den I / O Karte Typ innerhalb der I / O-Architektur der Plattform.C7) bietet eine definierte I/O-Punkte ergänzungDie C7-Variante (A16B-1212-0220) wird in den Systemdiagrammen der FANUC-Serie 0-C am häufigsten verwendet.

F4: Erfordert der A16B-1212-0221-Austausch Änderungen der PMC-Parameter?

Die PMC-Parameter und die I/O Link-Adressenkonfiguration werden im Hauptspeicher der CNC gespeichert, nicht auf der I/O-Karte.die PMC stellt die I/O Link-Kommunikation mit der neuen Karte unter Verwendung der vorhandenen Konfiguration wieder her.
