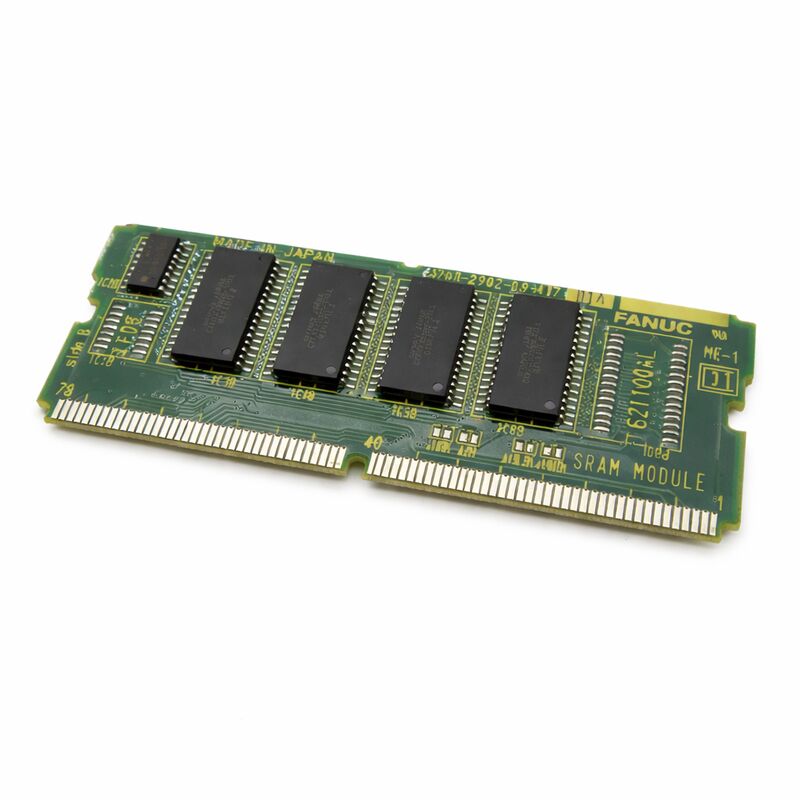

FANUC PC-BOARD A20B-2902-0081 A20B29020081 A2OB-29O2-OO81 Das System ist für die Verwendung in der Luft und in der Luft bestimmt.

FANUC A20B-2902-0081 | 4 MB FROM (Flash-ROM) Modul — Serie 16 / 18, Herkunft Japan

Teilenummer: A20B-2902-0081

Hersteller: FANUC Corporation (Japan)

Produkttyp: FROM (Flash-ROM) Speichermodul — Plug-in Daughter PCB

Speicherkapazität: 4 MB Flash-ROM

Kompatible Systeme:FANUC Serie 16 / 18 und kompatible

Übersicht

Das A20B-2902-0081 ist ein 4-Megabyte Flash-ROM-Modul für FANUC Serie 16 und 18 CNC-Systeme. Es handelt sich um eine Plug-in Daughter PCB, die direkt auf das Haupt-CPU-Motherboard gesteckt wird. Flash-ROM — in FANUC-Dokumentationen als FROM abgekürzt — ist ein nichtflüchtiger Speicher.

Die darin gespeicherten Daten bleiben auch nach dem Ausschalten ohne Batterie erhalten. Das A20B-2902-0081 ist der Speicherort der Betriebssoftware der CNC.

Beim Hochfahren liest die CNC-Steuerung den Inhalt des FROM aus und lädt ihn in den Arbeitsspeicher (DRAM).

Die Steuerung bootet dann und arbeitet zur Beschleunigung vom DRAM aus. Das FROM-Modul ist die Quelle — alles, was die CNC tun kann, stammt von der auf dieser Platine gespeicherten Software. Systemsoftware, Servosteuerungssoftware, Spindlesteuerungssoftware, PMC-Leiterprogramm und benutzerdefinierte Makrobibliotheken befinden sich alle im FROM.

Wenn das FROM-Modul ausfällt oder sein Inhalt beschädigt wird, kann die CNC nicht booten.

Die Startsequenz stoppt an dem Punkt, an dem das Laden des FROM fehlschlägt.

Die Maschine steht still. Der Austausch des Moduls stellt die Hardware wieder her; das erneute Flashen oder Laden des Softwareinhalts stellt den Betrieb des Systems wieder her.

Wichtige Spezifikationen

Flash-ROM — Von Natur aus nichtflüchtig

Flash-ROM benötigt keine Backup-Batterie. Die darin gespeicherten Daten bleiben über Stromzyklen, Überspannungen und längere Lagerung erhalten, da der Speicherungsmechanismus auf physikalischer Ebene nichtflüchtig ist.

Elektronen werden in Floating-Gate-Strukturen gefangen — sie bleiben ohne externe Stromquelle gefangen.

Dies macht FROM zum richtigen Speichermedium für Systemsoftware.

Programme, die sich bei jedem Stromzyklus ändern, wären ein Problem im FROM — Flash hat eine begrenzte Schreibzyklen-Ausdauer. Systemsoftware wird jedoch nicht bei jedem Zyklus neu geschrieben.

Sie wird einmal während der Systemeinrichtung oder des Upgrades geschrieben und bleibt über Tausende von Stromzyklen stabil.

Die praktische Auswirkung: Wenn die CNC abnormal herunterfährt — plötzlicher Stromausfall, Spannungsspitze — bleiben die FROM-Inhalte intakt.

Die Daten sind nicht gefährdet, wie es bei batteriegepuffertem SRAM-Daten der Fall ist, wenn die Batterie leer ist.

FROM bietet eine bedingungslose Datenspeicherung für die von ihm gehaltene Software.

4 MB Kapazität — Was sie aufnimmt

Vier Megabyte reichen für eine vollständige FANUC Serie 16/18 Softwareinstallation einschließlich Standard-Optionen.

Die Zuweisung deckt den CNC-Kernel, die Achssteuerungssoftware, die Spindlesteuerungssoftware, die PMC-Leiterlaufzeitumgebung und die Standard-Suite von Steuerungsfunktionen ab.

Benutzerdefinierte Makroprogramme und benutzerdefinierte Zyklen belegen Platz innerhalb dieser Zuweisung.

Systeme mit sehr großen benutzerdefinierten Makrobibliotheken oder umfangreichen optionalen Softwarekonfigurationen können diese Grenze erreichen.

In diesen Fällen löst ein größeres FROM-Modul in der gleichen Familie das Problem. Überprüfen Sie die Kapazität des vorhandenen Moduls anhand des Etiketts der installierten Platine, bevor Sie einen Ersatz beschaffen.

Was passiert, wenn der FROM-Inhalt beschädigt wird

FROM-Beschädigung ist kein häufiges Ereignis, aber sie kommt vor. Spannungsspitzen während eines Schreibvorgangs — wenn die CNC-Firmware während eines Stromausfalls aktualisiert wird — können dazu führen, dass der FROM-Inhalt teilweise geschrieben und nicht ausführbar ist. Physische Schäden an den Flash-Speicherzellen durch elektrostatische Entladung, Spannungsspitzen oder längere Exposition gegenüber Bedingungen außerhalb der Betriebsspezifikation führen ebenfalls zu beschädigtem FROM.

Ein beschädigtes FROM führt zu einem System, das nicht in einen normalen Betriebszustand booten kann.

Die CNC zeigt möglicherweise einen ROM- oder Boot-Fehler an, stoppt mitten in der Startsequenz oder initialisiert bestimmte Funktionen nicht. Diese Symptome weisen die Diagnose speziell auf das FROM-Modul.

Der Austausch der Modulhardware ist nur ein Teil der Lösung. Das Ersatzmodul wird leer oder mit falscher Software geliefert.

Die richtige Softwareversion muss geladen werden, bevor die Maschine betrieben werden kann.

Kennen Sie das CNC-Modell, die Konfiguration der Optionen und die Softwareversion, bevor Sie ein Ersatzmodul beschaffen — diese bestimmen, welche Software geladen werden muss.

FAQ

F1: Die CNC zeigt beim Start einen ROM-Paritätsfehler-Alarm an. Ist das A20B-2902-0081 die wahrscheinlichste Ursache?

ROM-Paritätsfehler-Alarme werden ausgelöst, wenn die CNC feststellt, dass der FROM-Inhalt die Integritätsprüfung nicht besteht. Das FROM-Modul ist der Hauptverdächtige. Bevor Sie das Modul austauschen, setzen Sie es neu ein — stellen Sie sicher, dass es vollständig in seinem Sockel sitzt.

Ein teilweise eingesetztes FROM-Modul verursacht den gleichen Alarm wie ein defektes oder beschädigtes. Wenn der Alarm weiterhin besteht, obwohl das Modul vollständig eingesetzt ist, fahren Sie mit dem Austausch fort.

F2: Ein Ersatz-A20B-2902-0081 wurde installiert. Die CNC bootet nicht. Was ist der nächste Schritt?

Ein leeres oder falsch geladenes FROM-Modul bootet die CNC nicht. Greifen Sie auf den Boot-Bildschirm zu (halten Sie die entsprechende Tastenkombination während des Einschaltens für Serie 16/18 gedrückt) und laden Sie die Systemsoftware von einer Speicherkarte oder einer anderen Quelle mit der richtigen Softwareversion.

Dies ist ein normaler und erwarteter Schritt, wenn ein FROM-Modul ausgetauscht wird.

Die Hardwareänderung ist erst nach dem Laden der Software abgeschlossen.

F3: Kann der FROM-Inhalt vor dem Austausch des Moduls gesichert werden?

Ja. Das Boot-Bildschirmmenü der CNC-Systeme der Serie 16/18 enthält eine Option zur FROM-Sicherung, die den FROM-Inhalt auf eine Speicherkarte oder ein E/A-Gerät kopiert.

Wenn das vorhandene Modul noch teilweise funktionsfähig ist — auch mit Fehlern booten kann — nehmen Sie eine FROM-Sicherung vor, bevor Sie das Modul entfernen.

Eine Sicherungsdatei kann auf das Ersatzmodul wiederhergestellt werden, wodurch die Notwendigkeit entfällt, die Software über einen anderen Weg zu beschaffen.

F4: Nach einer Spannungsspitze während eines CNC-Software-Updates startet die Maschine nicht. Ist das FROM-Modul beschädigt?

Eine Stromunterbrechung während eines FROM-Schreibvorgangs ist eine bekannte Ursache für FROM-Beschädigung. Die Modulhardware selbst ist in der Regel unbeschädigt — die Flash-Zellen behalten ihren letzten geschriebenen Zustand. Die Beschädigung liegt im Dateninhalt, nicht in der Hardware.

Laden Sie die Software aus einer bekannten guten Sicherung oder einem Softwarepaket neu. Wenn der Boot-Bildschirm zugänglich ist, fahren Sie mit dem Neuladen von dort fort.

Wenn nicht, muss das Modul möglicherweise ausgetauscht werden, bevor die Software geladen werden kann.

F5: Ist das A20B-2902-0081 mit anderen 4 MB FROM-Modulen der Serie A20B-2902 austauschbar?

FROM-Module der gleichen Serie mit der gleichen Kapazität sind oft auf Hardwareebene austauschbar, aber der Softwareinhalt und die Kompatibilität müssen für das spezifische CNC-Modell überprüft werden. Ein Modul mit der identischen Teilenummer ist eine bestätigte Hardwareübereinstimmung.

 Eine andere Teilenummer mit der gleichen Kapazität kann softwarekompatibel sein oder auch nicht.

Bestätigen Sie dies mit der Systemdokumentation oder einer FANUC-vertrauten Service-Ressource, bevor Sie eine andere Teilenummer ersetzen.
