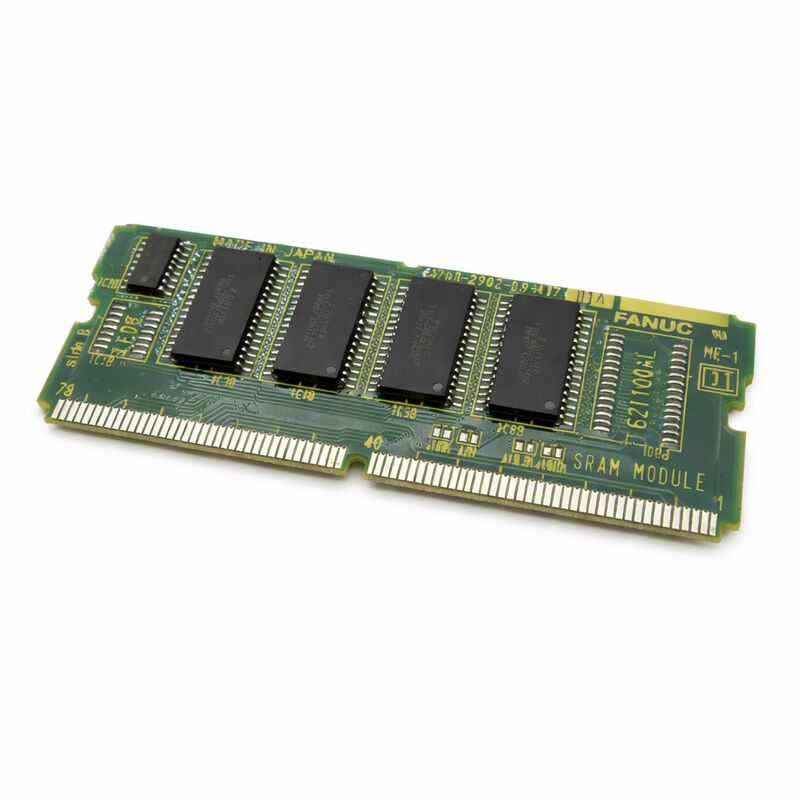

FANUC Modul A20B-2902-0040 A20B29020040 A2OB-29O2-OO4O geprüfte Garantie

FANUC A20B-2902-0040 | CNC-Leiterplatte — Original FANUC, Herkunft Japan

Teilenummer: A20B-2902-0040

Hersteller: FANUC Corporation (Japan)

Produkttyp: Leiterplatte (PCB)

Board-Übersicht

Die A20B-2902-0040 ist eine Leiterplatte der FANUC Corporation, die für eine spezifische Steuerungsfunktion innerhalb von FANUC CNC-Systemen entwickelt wurde.

Sie gehört zur Familie A20B-2902 — einer Gruppe von FANUC-Leiterplatten, die eine gemeinsame physische Generation und einen gemeinsamen Schnittstellenstandard aufweisen.

Innerhalb dieser Familie identifiziert die Suffix -0040 diese spezifische Variante mit ihrer eigenen definierten Funktion, die sich von anderen Boards in derselben Serie unterscheidet.

FANUC CNC-Steuerungen sind Baugruppen aus mehreren parallel arbeitenden Boards. Einige verwalten Signale der Bedienerschnittstelle.

Andere verarbeiten Achspositionsdaten. Einige kümmern sich um die E/A-Kommunikation zwischen der Steuerung und den Feldgeräten der Maschine.

Die A20B-2902-0040 nimmt eine definierte Position in dieser Architektur ein. Ihr physischer Einbauort, die Anschlussbelegung und die elektrische Schnittstelle sind alle durch das Steuerungdesign vorgegeben, zu dem sie gehört.

Schlüsselspezifikationen

Unterschiede zu verwandten Boards

Die A20B-2902-0040 ist ein separates Board von der A20B-2902-0030, obwohl sie zur selben Serie gehört. Gleiche Familie.

Andere Funktion. FANUC verwendet eindeutige Strichnummern-Suffixe, um Boards zu unterscheiden, die ansonsten aufgrund ihres physischen Erscheinungsbildes schwer zu unterscheiden wären.

Die Bestellung nach Teilenummer — nicht nach physischem Aussehen oder allgemeiner Beschreibung — ist die einzig zuverlässige Methode für die Beschaffung von FANUC-Leiterplatten.

Zwei Boards derselben Serie können fast identisch aussehen und völlig unterschiedliche Funktionen erfüllen. Der Einbau des falschen führt in der Regel zu Systemalarmen anstelle einer korrekten Funktion.

Die Alarmcodes verweisen auf das installierte Board, aber die Ursache ist das falsche Teil. Mit der richtigen Teilenummer beginnt man, diese Diagnose-Schleife vollständig zu vermeiden.

FANUC-Leiterplatten tragen hardware- oder firmwaredefinierte Logik, die an ihre spezifische Rolle gebunden ist.

Die Steuerung erwartet ein bestimmtes Board in einem bestimmten Steckplatz. Diese Erwartung ist nicht flexibel. Präzision bei der Beschaffung ist die Grundlage einer sauberen Reparatur.

Wartungskontext

Die A20B-2902-0040 ist ein aktives Ersatzteil für den installierten Bestand an FANUC-gesteuerten Werkzeugmaschinen, die diese Board-Serie verwenden.

Viele dieser Maschinen wurden in den 1990er oder frühen 2000er Jahren in Betrieb genommen. Sie sind immer noch produktive Anlagen in Werkstätten auf der ganzen Welt. Um sie am Laufen zu halten, ist der Zugang zu den richtigen Ersatz-Leiterplatten erforderlich.

Eine Steuerung, die eine Leiterplatte verliert, muss nicht ausgemustert werden. Sie benötigt das richtige Ersatzteil.

Die Maschine selbst — ihre mechanischen Komponenten, ihre Vorrichtungen, ihre Werkzeuge — kann noch jahrelang nutzbar sein.

Die Leiterplatte ist eine der wartungsfähigen Komponenten im Steuerungssystem, und der Reparaturweg ist klar definiert.

FAQ

F1: Es gibt einen aktiven CNC-Alarm. Woher weiß ich, ob die A20B-2902-0040 das ausgefallene Board ist?

FANUC CNC-Alarmcodes zeigen an, welches Subsystem ausgefallen ist. Schlagen Sie die aktive Alarmnummer im Wartungshandbuch für die spezifische Steuerungsreihe nach.

Die Alarmbeschreibung identifiziert den betroffenen Funktionsbereich.

Wenn dieser Bereich der Funktion entspricht, die dieses Board im System handhabt, wird es zu einem Diagnosekandidaten.

Die alarmgesteuerte Diagnose ist zuverlässiger als das Raten durch Austausch.

F2: Ist ein Datensicherung erforderlich, bevor dieses Board ersetzt wird?

Immer. Sichern Sie CNC-Programme, Parameter, Werkzeugkorrekturen und Steigungsfehlerkompensationsdaten vor allen Arbeiten an der Leiterplatte.

Dies ist eine Standardpraxis, unabhängig davon, welches Board ersetzt wird. Datenverlust während eines Board-Austauschs ist selten, aber nicht unmöglich.

Eine Wiederherstellung ohne Sicherung kann eine vollständige Wiederinbetriebnahme der Maschine erfordern.

F3: Die Maschine hat abnormal Strom verloren und zeigt nun einen Alarm auf Board-Ebene. Könnte das Stromereignis den Fehler verursacht haben?

Stromspitzen und plötzlicher Stromausfall während des Betriebs können PCB-Komponenten beschädigen.

On-Board-Schutzschaltungen absorbieren einen Teil der Stoßenergie, aber schwere Ereignisse können diese Schaltungen oder die dahinter liegende Logik beschädigen.

Ein Board, das unmittelbar nach einem Stromereignis ausfällt, ist ein starker Kandidat für den Austausch.

Überprüfen Sie das Board visuell auf Brandspuren, aufquellende Kondensatoren oder verfärbte Bereiche, bevor Sie zu dem Schluss kommen, dass der Fehler rein intern ist.

F4: Wie lange kann eine Ersatz-A20B-2902-0040 vor der Installation gelagert werden?

Korrekt gelagerte FANUC-Leiterplatten — trockene Umgebung, stabile Temperatur, antistatische Verpackung — bleiben über längere Zeiträume einsatzfähig.

Elektrolytkondensatoren auf der Platine sind die zeitkritischsten Komponenten bei der Lagerung.

Nach fünf bis acht oder mehr Jahren Lagerung das Board inspizieren oder auf dem Prüfstand testen lassen, bevor es in eine kritische Maschine eingebaut wird.

Ein Board aus einem kürzlich gekauften, korrekt gelagerten Ersatzteil birgt ein geringeres Risiko als eines, das unter unbekannten Bedingungen gelagert wurde.

F5: Die Maschine schaltet sich nach dem Board-Austausch ein, läuft aber nicht korrekt. Was sollte zuerst überprüft werden?

Stellen Sie sicher, dass das Board vollständig in seinem Backplane-Anschluss sitzt — ein teilweiser Sitz verursacht intermittierende Signalfehler, die wie Systemfehler aussehen.

Überprüfen Sie alle Kabelbäume, die an das ersetzte Board angeschlossen sind, auf vollständige Insertion.

Verifizieren Sie, dass das nach dem Austausch vorgesehene Verfahren im Wartungshandbuch der Steuerung befolgt wurde — einige FANUC-Steuerungen erfordern nach einem Board-Austausch einen Initialisierungsschritt.

Wenn alle Verbindungen bestätigt sind und das Verfahren befolgt wurde, prüfen Sie, ob das Ersatzboard selbst die richtige Revisionsstufe für die installierte Steuerungssoftware-Version trägt.
