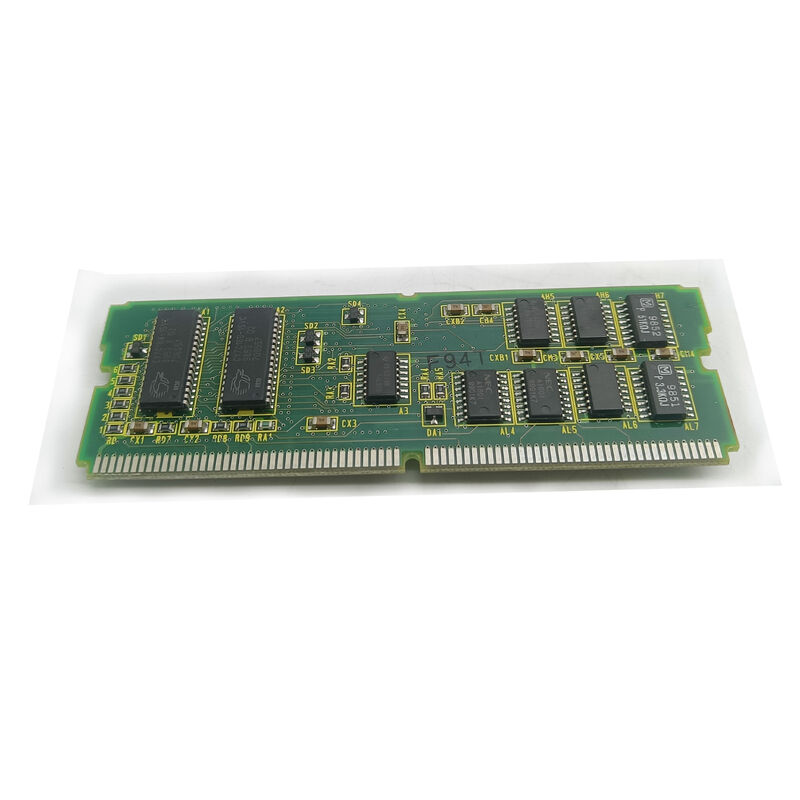

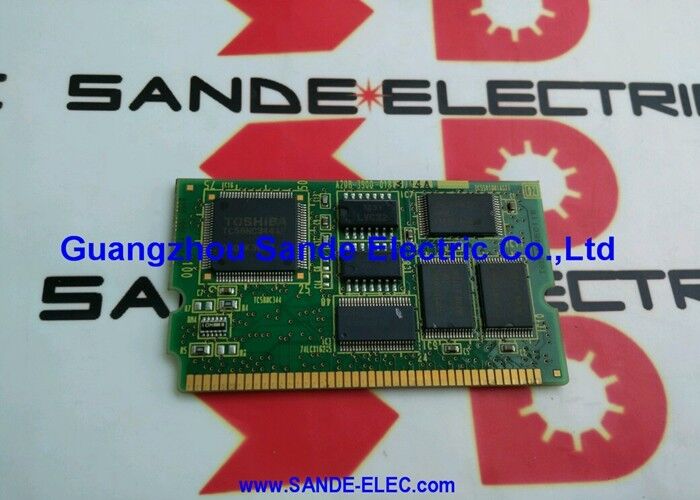

A20B-2902-0020 | FANUC 4 MB DRAM-Modul – dynamische RAM-Speichererweiterung / CNC-Arbeitsspeicher / SMD-Platine der Serie A20B-2902

DRAM in CNC-Systemen – was es tatsächlich tut

Die drei Speichertypen in einer FANUC-CNC dienen unterschiedlichen Zwecken, und wenn man den Unterschied versteht, erklärt sich, warum ein 4-MB-DRAM-Modul wichtig ist:

FROM (Flash-ROM – nichtflüchtig):Speichert die CNC-Systemsoftware und Langzeitdaten. Nichtflüchtig – behält den Inhalt ohne Strom. Relativ langsam für Echtzeitzugriff.

SRAM (batteriegepuffertes RAM):Speichert CNC-Parameter und Teileprogramme. Batteriegepuffert, um den Inhalt beim Ausschalten zu bewahren. Begrenzte Kapazität; hauptsächlich zur dauerhaften Datenspeicherung.

DRAM (A20B-2902-0020):Der Arbeitsspeicher – der temporäre Hochgeschwindigkeitsarbeitsbereich der CPU. Jeder ausgeführte Befehl, jede berechnete Variable, jeder G-Code-Block im Look-Ahead-Puffer, jeder Unterprogramm-Stapelrahmen und jede Systemstatusvariable belegt während des Betriebs den DRAM. DRAM ist schnell (an den CPU-Takt angepasst), flüchtig (verliert beim Ausschalten Inhalt) und muss groß genug sein, um den gesamten Arbeitssatz des laufenden Programms aufzunehmen.

Wenn die CNC startet, kopiert sie die Systemsoftware von FROM in den DRAM, um eine schnelle Ausführung zu ermöglichen. Alles, was zur Laufzeit passiert, durchläuft den DRAM.

Wichtige Spezifikationen

4 MB – Arbeitsspeicher für CNC-Operationen

Die 4 MB DRAM-Kapazität des A20B-2902-0020 bietet Arbeitsspeicher für die aktiven Vorgänge der CNC:

Programmvorschau:Die CNC liest G-Code-Blöcke vor dem aktuellen Ausführungspunkt vor und berechnet zukünftige Bewegungsblöcke, um eine gleichmäßige Vorschubgeschwindigkeit durch konturierte Werkzeugwege aufrechtzuerhalten. 4 MB DRAM unterstützen einen sinnvollen Look-Ahead-Puffer – je mehr DRAM verfügbar ist, desto mehr Blöcke können vorberechnet werden, was eine reibungslosere Hochgeschwindigkeitskonturierung ermöglicht.

Systemsoftware-Residenz:Wenn die CNC startet, wird ihre Betriebssoftware von FROM in den DRAM geladen. Die geladene Software belegt einen erheblichen Teil des verfügbaren DRAM. Bei FANUC-CNC-Generationen, die 4-MB-DRAM-Module verwendeten, wurde diese Kapazität an den Software-Footprint der damaligen Zeit angepasst.

Multitasking-Aufwand:PMC-Ladder-Ausführung, Display-Rendering, Kommunikationsmanagement und die Echtzeit-CNC-Servoberechnung teilen sich während des Betriebs den DRAM-Speicherplatz. 4 MB waren die Kapazität, die diesen gleichzeitigen Anforderungen für die CNC-Generation entsprach, die den A20B-2902-0020 verwendet.

Anwendungsszenarien

Diagnose des CNC-Startfehlers:Eine FANUC-CNC kann den Startvorgang nicht abschließen. Systemalarmcodes deuten auf einen RAM-Fehler hin. Das DRAM-Modul A20B-2902-0020 wurde getestet und als fehlerhaft identifiziert. Durch den Austausch kann die CNC den Startvorgang abschließen und den normalen Betrieb wieder aufnehmen.

Untersuchung intermittierender Alarme:Eine CNC führt nachmittags an langen Produktionstagen zu zufälligen, unerklärlichen Resets, startet aber morgens normal neu. Es wird ein temperaturempfindlicher DRAM-Zellenfehler vermutet. Durch den Austausch des A20B-2902-0020 wird der temperaturabhängige Speicherfehler behoben.

FAQ

F1: Wird der A20B-2902-0020 mit FANUC-Systemen der Serien 16, 18 oder 20/21 verwendet?

Das A20B-2902-0020 ist ein 4-MB-DRAM-Modul der A20B-2902-Serie. Ähnliche 4-MB-DRAM-Module dieser Serie (z. B. A20B-2902-0531) werden für die Serien 16, 18 und 21 bestätigt. Die genaue CNC-Systemkompatibilität der spezifischen A20B-2902-0020-Variante wird aus der Hardwaredokumentation des entsprechenden CNC-Systems bestätigt. Identifizieren Sie den Typ des Host-CNC-Systems und überprüfen Sie ihn anhand der Ersatzteilliste.

F2: Kann A20B-2902-0020 außerhalb der CNC getestet werden?

Für den Zugriff auf DRAM-Module sind bestimmte Adress-, Daten- und Steuersignale von einem Hostsystem erforderlich – sie können nicht mit einer einfachen Durchgangs- oder Widerstandsmessung getestet werden. Die Standardmethode ist das In-Circuit-Testen (installiert in der CNC bei eingeschalteter CNC). Der praktischste Diagnoseansatz besteht darin, ein nachweislich funktionstüchtiges Ersatzmodul auszutauschen und zu beobachten, ob der CNC-Startfehler behoben wird.

F3: Hat der Austausch von A20B-2902-0020 Auswirkungen auf gespeicherte CNC-Parameter oder Programme?

Nein. DRAM ist flüchtig – sein Inhalt geht jedoch beim Ausschalten verloren. CNC-Parameter werden im SRAM (batteriegepuffertes, separates Modul) gespeichert; CNC-Programme werden im SRAM oder FROM gespeichert. Der Austausch des DRAM-Moduls hat keine Auswirkungen auf den Inhalt eines nichtflüchtigen Speichers. Nach dem Einbau des Ersatzes bootet die CNC normal und lädt die Systemsoftware von FROM in das neue Modul.

F4: Was führt dazu, dass DRAM-Module in CNC-Anwendungen ausfallen?

Häufige Ursachen: Ermüdung der Lötstellen durch Temperaturwechsel (wiederholtes Erhitzen beim Einschalten und Abkühlen beim Ausschalten schwächt die Lötverbindungen über Jahre hinweg); elektrostatische Schäden durch ungeschützte Handhabung bei früheren Wartungsarbeiten; Spannungsspitzen der Stromversorgung, die die internen Sperrschichtspannungen des DRAM belasten; und allgemeine Komponentenalterung in alten Modulen, die seit einem Jahrzehnt oder länger im Einsatz sind.

F5: Wie unterscheidet sich der 4-MB-DRAM vom SRAM im Speichersystem der CNC?

DRAM (A20B-2902-0020): schneller, flüchtiger Arbeitsspeicher mit hoher Kapazität. Beim Ausschalten gehen Inhalte verloren. Erfordert ständige Aktualisierungszyklen, um die Daten im eingeschalteten Zustand beizubehalten. 4 MB Kapazität für die Arbeitsumgebung.

SRAM: langsamer, batteriegepufferter, nichtflüchtiger Speicher mit geringerer Kapazität. Behält den Inhalt im ausgeschalteten Zustand (über Lithiumbatterie). Speichert Parameter und Programme. Der Austausch des SRAM erfordert eine Datenwiederherstellung aus der Sicherung; Das Ersetzen von DRAM funktioniert nicht.
