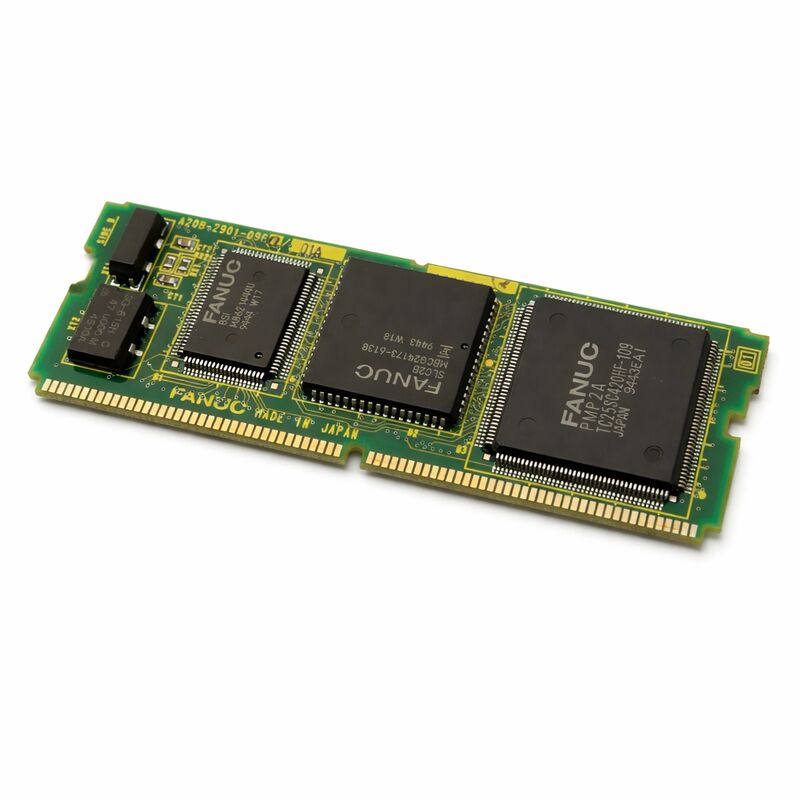

1 Stück verwendet GE FANUC A20B-2901-0960 Brett getestet A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 | PMC-RB3 / RC3 Modul mit I/O Link — Gebraucht / FANUC Serie 16 / 18

PMC und I/O Link — Was dieses Modul steuert

Das A20B-2901-0960 ist das PMC-RB3/RC3 Modul mit I/O Link für FANUC Steuerungen der Serie 16 und 18. Es erfüllt gleichzeitig zwei Funktionen: Es führt das PMC-Leiterprogramm aus, das die automatisierten Abläufe der Werkzeugmaschine sequenziert, und verwaltet den I/O Link Kommunikationsbus, der alle digitalen Signale zwischen der CNC und verteilten E/A-Geräten in der gesamten Maschine überträgt.

In der CNC-Hierarchie von FANUC ist die PMC (Programmable Machine Controller) die integrierte SPS, die in der CNC-Hardware läuft. Sie führt die Relaislogik aus, die Werkzeugwechsel, Kühlung, Sicherheitsverriegelungen, Reaktionen des Bedienfelds und jede andere Maschinenautomatisierungssequenz steuert, die neben der Achsbewegung der CNC läuft. Das Leiterprogramm wird separat im FROM-Modul gespeichert; diese Platine stellt die Ausführungs-Engine und den I/O Link Bus-Master bereit, der die CNC mit den E/A der Maschine verbindet.

Die I/O Link-Seite ist das, was dieses Modul von einer einfacheren PMC-Platine ohne I/O Link unterscheidet. Jedes Signal des Bedienfelds, jeder Feld-E/A-Punkt, der über eine I/O Link-Erweiterungseinheit angeschlossen ist, läuft über diesen Bus. Wenn die I/O Link-Schnittstelle des A20B-2901-0960 ausfällt, gehen alle angeschlossenen E/A gleichzeitig verloren — die Maschine kann nicht auf Bedienereingaben reagieren und alle Panel-Anzeigelichter erlöschen. Dieses Muster des vollständigen E/A-Verlusts, begleitet von einem I/O Link-Alarm auf dem CNC-Display, ist die Fehlersignatur, die spezifisch auf dieses Modul und nicht auf Verdrahtungs- oder Feldgeräteprobleme hinweist.

Schlüsselspezifikationen

RB3 vs RC3 — PMC-Versionskompatibilität

Die PMC-RB3 und PMC-RC3 sind unterschiedliche Leiterprogrammausführungsversionen innerhalb der FANUC PMC-RB/RC-Familie. Die Bezeichnung RB3/RC3 auf diesem Modul definiert die Spezifikation der Leiterprogrammiersprache — Befehlssatz, maximale Schrittanzahl, Ausführungsgeschwindigkeit und E/A-Adressierung —, von der das für diese Maschine geschriebene PMC-Programm abhängt. Ein Ersatzmodul muss mit der installierten Version übereinstimmen; ein Modul mit einer anderen PMC-Version kann das vorhandene Leiterprogramm möglicherweise nicht korrekt ausführen, auch wenn es physisch identisch ist.

Bestätigen Sie vor der Bestellung, dass das Etikett des installierten Moduls A20B-2901-0960 anzeigt, und überprüfen Sie in der Maschinendokumentation, ob an dieser Stelle PMC-RB3 oder PMC-RC3 verwendet wird.

FAQ

F1: Was sind die Hauptsymptome eines ausgefallenen A20B-2901-0960?

Drei erkennbare Muster: (1) Vollständiger Verlust des Bedienfelds — keine Tasten reagieren, keine Panel-Anzeigen leuchten —, begleitet von einem I/O Link-Alarm auf der CNC. Dies ist ein vollständiger I/O Link-Ausfall und deutet direkt auf dieses Modul hin. (2) Unregelmäßiges E/A-Verhalten über mehrere Kanäle gleichzeitig statt über einen einzelnen Kanal, was auf eine Verschlechterung des Bus-Masters hindeutet. (3) PMC-Leiterprogramm-Alarme, die Ausführungsfehler anzeigen, wenn einzelne E/A-Signale, Kabel und Feldgeräte als gut bestätigt werden.

F2: Erfordert der Austausch dieses Moduls ein erneutes Laden des PMC-Leiterprogramms?

Nein. Das PMC-Leiterprogramm wird im FROM-Modul auf der Hauptsteuerplatine gespeichert, nicht im A20B-2901-0960. Nach dem Einbau des Ersatzteils und dem Einschalten lädt die CNC das Leiterprogramm wie gewohnt aus dem FROM. Überprüfen Sie auf dem PMC-Diagnosebildschirm, ob die I/O Link-Kommunikation wiederhergestellt ist, bevor Sie die Maschine wieder in Produktion nehmen.

F3: Wie unterscheidet sich ein PMC-Modulfehler von Feldverdrahtungs- oder Feldgerätefehlern?

PMC-Modulfehler beeinträchtigen gleichzeitig viele E/A-Punkte — alle Panel-Funktionen gleichzeitig oder den gesamten I/O Link-Zweig gleichzeitig. Einzelne Verdrahtungsfehler beeinträchtigen jeweils eine oder zwei E/A-Adressen. Wenn gleichzeitig mehrere nicht zusammenhängende E/A-Funktionen ausfallen, während die Hauptachsen- und Programmsteuerungsfunktionen der CNC normal bleiben und einzelne Kabel und Feldgeräte gut testen, ist das PMC-Modul der Fehlerkandidat.

F4: Kann das A20B-2901-0960 sowohl in Serie 16- als auch in Serie 18-Systemen verwendet werden?

Ja — das Modul ist für FANUC Serie 16 und 18 Modell B/C Plattformen ausgewiesen. Die Bezeichnung PMC-RB3/RC3 und die I/O Link-Schnittstelle sind für beide CNC-Familien in diesen Modellgenerationen üblich. Bestätigen Sie, dass die Dokumentation der genauen Maschine diese Teilenummer an der entsprechenden Platinenposition angibt, bevor Sie bestellen.

F5: Was sollte bei der Abnahme eines gebrauchten A20B-2901-0960 überprüft werden?

Bestätigen Sie die vollständige Teilenummer A20B-2901-0960 vom Etikett des Moduls. Fordern Sie eine Bestätigung der PMC-Version — RB3 oder RC3 — an, um sicherzustellen, dass sie mit der Spezifikation des Leiterprogramms der Maschine übereinstimmt. Fragen Sie bei einem gebrauchten Gerät, ob es an einem Live-System der Serie 16 oder 18 mit verifizierter I/O Link-Kommunikation getestet wurde, nicht nur eingeschaltet war. Untersuchen Sie die Steckverbinderkontakte der Platine auf Korrosion oder mechanische Beschädigung, bevor Sie sie einbauen.
