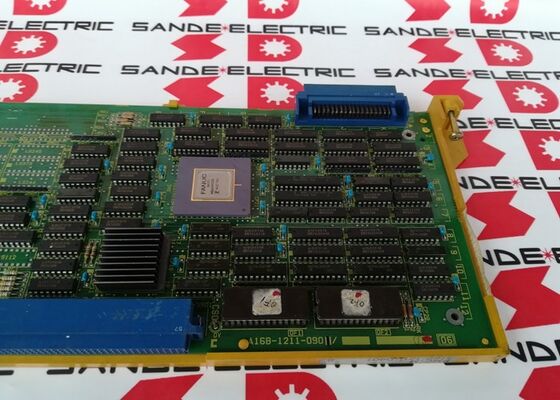

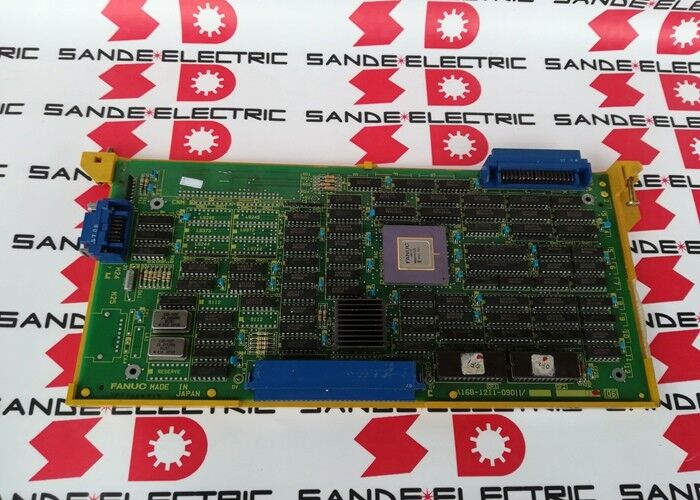

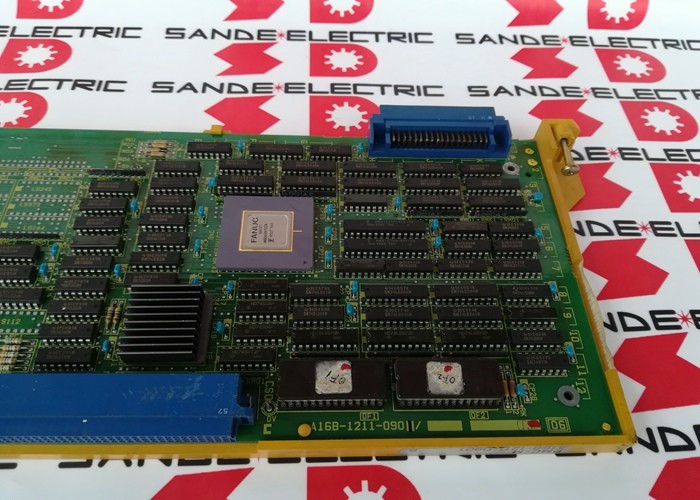

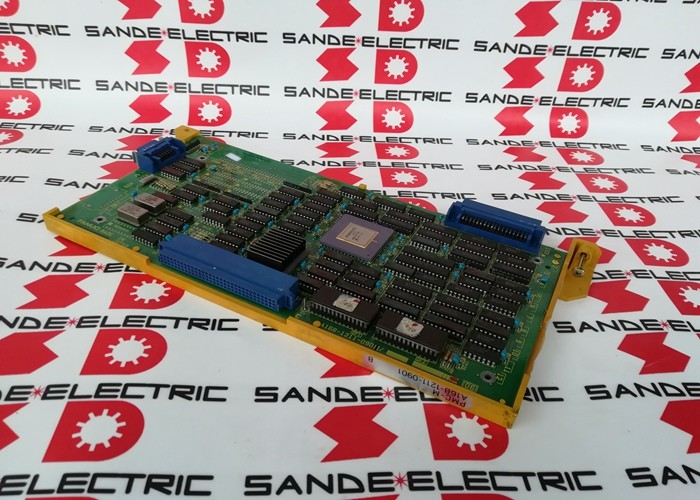

A16B-1211-0901 Fanuc Leiterplatte A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901∙ FANUC PMC-M ROM Board ∙ Serie 0-B / 0-C / 0-D / 0-F / Erweiterte PLC-Leiter EPROM / Halbe oder volle Breite

PMC-M vs. PMC-L Warum dieser Vorstand wichtig ist

DNC Electronics erklärt die wesentliche Unterscheidung:"Dieses Board ist eine erweiterte PLC-Leiter (programmierbarer Maschinensteuerung), die auf das Board geladen wird, das viel mehr EPROMs enthält, als das billigere PMC-L auf der Speicherkarte bieten kann."

In der CNC-Architektur der FANUC-Serie 0-C gibt es zwei Stufen für PMC-Leiterprogramme (Programmierbare Maschinensteuerung):

PMC-L (PMC-Licht):Ein kompaktes Leiterprogramm, das auf der Standard-CNC-Speicherkarte gespeichert wird.

PMC-M (PMC-Mittel):Ein erweitertes Leiterprogramm, das auf der speziellen A16B-1211-0901 ROM-Board gespeichert ist, mit physisch größerer EPROM-Kapazität als die Speicherkarte."Diese Bretter sind normalerweise auf komplizierteren 0-C, 0-D, 0-F Werkzeugmaschinen, die 0-C PMC-M ROM PLC-Leiterfunktionen über den PMC-L-Standard hinaus ermöglichen".

Die Implikation ist einfach: Der A16B-1211-0901 dient den komplexeren Maschinen ­ denen mit größeren Bedienfeldplatten, mehr Maschinen-E/Ausgangspunkten, mehr Werkzeugwechselsequenzen,mehr Hilfsmaschinenfunktionen, wenn die Schrittzahl des PMC-L unzureichend ist.

Schlüsselmerkmale

PMC-M ROM und RAM Das komplette PMC-M System

Fanuc-controller.com bestätigt für die angrenzende A16B-1211-0910 (PMC-M RAM-Board): "Bereitet erweiterten RAM-Speicher für PMC-Leiter Logik-Ausführung, Maschinensequenzsteuerung,und MMC-Kommunikation. Plug-in-Modul montiert auf der Hauptsteuerungseinheit, oft mit ROM-Board A16B-1211-0901 oder ähnlichem verbunden".

In der PMC-M-Architektur:

• A16B-1211-0901 (ROM-Board):Das PMC-Leiterprogramm wird in einem nicht flüchtigen EPROM gespeichert. Die Leiterlogik wird hier dauerhaft gespeichert.
• A16B-1211-0910 (RAM-Board):Bietet den Arbeitsspeicher, in dem das ROM-speicherte Leiterprogramm den RAM-Raum für variable Daten, Timer, Zähler und Zwischenergebnisse während der PMC-Ausführung ausführt.

Anwendungsszenarien

Fehler des PMC-M-ROM-Boards:Ein Bearbeitungszentrum der Serie 0-C entwickelt PMC-Alarme ∙ Sequenzlogik versagt, Maschinenfunktionen reagieren nicht mehr.Ersatz (mit richtigen Programminhalten) stellt PMC-Funktion wieder her.

Modernierung der Werkzeugmaschine der Serie 0-C von PMC-L:Bei einer CNC-Funktion der Baureihe 0-C, die PMC-L ausführt, ist eine größere Programmkapazität erforderlich, nachdem die Maschinemodifikationen neue Sequenzen hinzugefügt haben.Das A16B-1211-0901 PMC-M ROM-Board ist installiert, um die erweiterte EPROM-Kapazität für das größere Programm bereitzustellen.

Häufig gestellte Fragen

F1: Welche Rolle spielt das PMC-M-ROM-Board, wenn der Inhalt des EPROM leer ist?

Die A16B-1211-0901 ist eine Hardware-Board ihre EPROM-Chips speichern das eigentliche PMC-Leiterprogramm für die spezifische Werkzeugmaschine.Ein Ersatzteil mit leeren EPROMs kann keine Sequenzlogik ausführen, bis das richtige Leiterprogramm geladen istDer Werkzeugmaschinenbauer oder der FANUC-Service-Ingenieur verfügt über den ursprünglichen Programmgehalt ­ bestätigen Sie dies, bevor Sie eine Ersatzteile ohne vorinstallierten Programmgehalt bestellen.

F2: Ist A16B-1211-0901 sowohl mit halber als auch mit voller Breite-CNC-Chassis kompatibel?

CNC Electronics bestätigt: "Kann in 16 oder 32 Bit 0-C-Master in halber oder voller Breite angeschlossen werden". Die Platine unterstützt physikalisch beide Chassiskonfigurationen.Bestätigen Sie das spezifische Chassisformat aus der Dokumentation der Werkzeugmaschine.

F3: Wie unterscheidet sich A16B-1211-0901 von der PMC-M RAM-Board (A16B-1211-0910)?

A16B-1211-0901 ist das ROM-Board nonvolatile EPROM-basierte Speicherung für den PMC-Leiter-Programmcode. A16B-1211-0910 ist das RAM-Board volatile Arbeitsspeicher für die PMC-Ausführung.Beide sind für das komplette PMC-M-System erforderlich.. Das ROM-Board speichert das Programm dauerhaft; das RAM-Board stellt den Ausführungsarbeitsplatz zur Verfügung.

F4: Wirkt sich der A16B-1211-0901-Austausch auf die Parameter der CNC-Achse aus?

Nr. Die Parameter der CNC-Achse (Servo-Gewinne, Einspeisegrenzen, Koordinatenverschiebungen) befinden sich in der Haupt-SRAM des CNCs, getrennt von der PMC-ROM-Board.Der A16B-1211-0901-Austausch hat keine Auswirkungen auf die gespeicherten Achsenparameter. Nur das PMC-Leiterprogramm ist betroffen, das auf dem EPROM der Ersatzteile vorhanden sein muss.

F5: Welche Serviceoptionen stehen für A16B-1211-0901 zur Verfügung?

Mehrere Anbieter betreuen dieses Board: MRO Electric (Austausch und Reparatur), CNC Electronics (Austausch, Überschuss und Reparatur), 4D Controls (Reparaturservice).Dieses Board hat umfassende After-Market-Unterstützung auf drei Kontinenten.
