FANUC A20B-2901-0851 | Servo-Regelmodul — 6088er Serie Servoantrieb, abgekündigt

Teilenummer: A20B-2901-0851

Hersteller: FANUC Corporation (Japan)

Produkttyp: Servo-Regelmodul PCB

Platinenserie: A20B-2901

Anwendung:FANUC 6088er Serie Servoantrieb

Produktionsstatus: Vom Hersteller abgekündigt

Übersicht

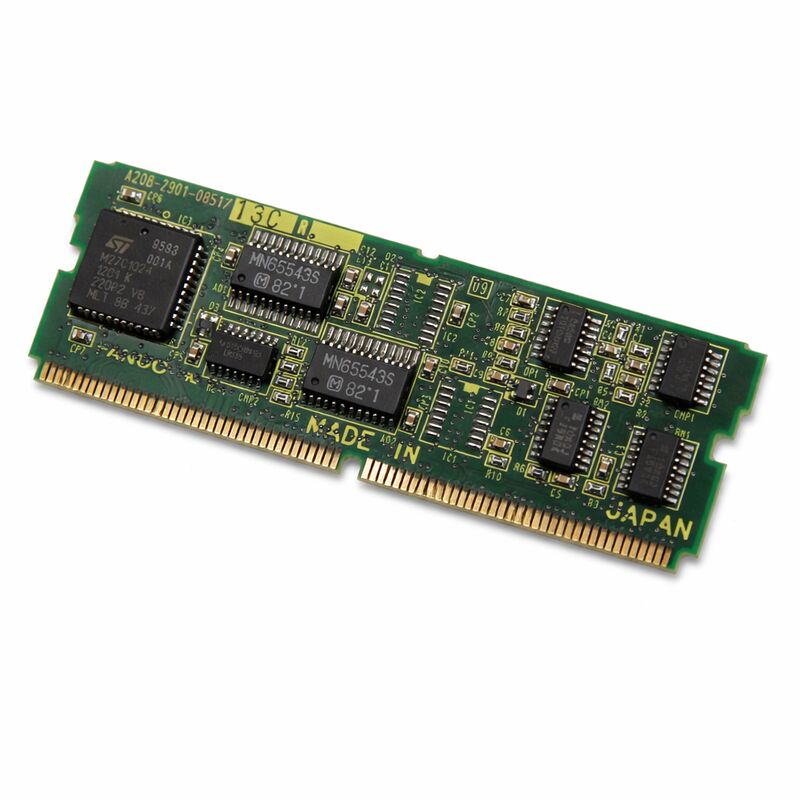

Das A20B-2901-0851 ist eine Leiterplatte (PCB) für ein Servo-Regelmodul aus der Serie A20B-2901 von FANUC, die für den Einsatz im Servoantriebssystem der FANUC 6088er Serie entwickelt wurde. Es ist die Steuerelektronikplatine, die steuert, wie der Servoantrieb Positions- und Geschwindigkeitsbefehle von der CNC interpretiert, Rückmeldungen vom Encoder des Motors verarbeitet und die pulsweitenmodulierten Ausgangssignale erzeugt, die bestimmen, wie die Leistungsstufe des Antriebs den Servomotor mit Strom versorgt.

Servo-Regelmodule dieser Art sind periphere Steckmodule für Befehlssignale.

Sie werden mit dem Servo-Schnittstellenbereich der CNC verbunden und bilden die direkte Verbindung zwischen den Bewegungsberechnungen der CNC und der physischen Antriebshardware.

Jeder Achsenpositionsbefehl — jeder Schritt der Tischbewegung, jeder Grad der Spindeldrehung, jeder Schritt des Werkzeugwegs — durchläuft diese Platine, bevor er den Motor erreicht.

Die 6088er Serie war eine etablierte Servoantriebsplattform von FANUC, die während ihrer Produktionszeit in einer breiten Palette von Werkzeugmaschinenkonfigurationen eingesetzt wurde.

Viele Maschinen, die auf diesem Antriebssystem basieren, sind noch in Produktion.

Das A20B-2901-0851 wurde vom Hersteller abgekündigt. Neue Einheiten werden nicht mehr produziert. Die Ersatzversorgung erfolgt aus getesteten Gebrauchtbeständen und professionell überholten Platinen.

Wichtige Spezifikationen

Die Rolle des Servo-Regelmoduls in der Antriebsarchitektur

Ein Servoantriebssystem trennt seine Funktion in zwei verschiedene Bereiche. Der Leistungsbereich übernimmt das Hochstromschalten, das die Motorwicklungen tatsächlich mit Strom versorgt.

Der Steuerbereich — wo sich diese Platine befindet — übernimmt die gesamte Intelligenz: Beffangnahme, Rückmeldungsverarbeitung, Fehlerberechnung und Ausgangsmodulation.

Das A20B-2901-0851 befindet sich im Steuerbereich des 6088er Serienantriebs.

Es empfängt Geschwindigkeits- oder Positionsbefehle von der CNC über eine definierte serielle oder digitale Schnittstelle.

Gleichzeitig liest es das Encoder-Rückmeldesignal vom Servomotor, das die tatsächliche Wellenposition und Geschwindigkeit des Motors in Echtzeit meldet.

Die Platine berechnet kontinuierlich die Differenz zwischen dem befohlenen und dem tatsächlichen Zustand und passt den Ausgang des Antriebs an, um diese Lücke zu schließen.

Diese Regelkreisberechnung erfolgt tausende Male pro Sekunde.

Die Geschwindigkeit und Genauigkeit des Regelkreises bestimmen direkt die Positioniergenauigkeit und die dynamische Reaktion des Servosystems.

Eine verschlechterte oder fehlerhafte Steuerplatine führt Fehler in diesen Regelkreis ein — der Servo kann seinem Befehl nicht mehr korrekt folgen, was zu Positionsfehlern, Geschwindigkeitsinstabilität oder direkten Alarmen führt, die die Achse stoppen.

Kontext der 6088er Serie Servoantriebe

Das FANUC 6088er Serie Servoantriebssystem verwendete eine modulare Platinenarchitektur, die der Designphilosophie von FANUC seiner Zeit entsprach. Einzelne Platinen im Antrieb waren im Feld austauschbar, was eine gezielte Wartung anstelle eines vollständigen Antriebsaustauschs bei jedem Fehler ermöglichte.

Das A20B-2901-0851 war das Steckmodul für die Servo-Regelung innerhalb dieser Architektur — sein Austausch stellte die Steuerfunktion des Antriebs wieder her, ohne dass die Leistungshardware ausgetauscht werden musste.

Diese Platine wird über die Rückwandplatine des Controllers oder eine direkte Steckverbindung mit der Hauptsteuerplatine der CNC verbunden.

Die spezifische CNC-Serie, die mit dem 6088er Servo-System kompatibel ist, umfasst die FANUC-Steuerungen, die während der Produktionszeit des Antriebs aktuell waren.

Umgang mit abgekündigtem Ersatzmaterial

Da das A20B-2901-0851 nicht mehr hergestellt wird, ist die Beschaffungsstrategie wichtig. Getestete Gebrauchteinheiten, die aus stillgelegten Maschinen ausgebaut wurden, haben eine bekannte Historie und können anhand ihrer früheren Betriebsumgebung bewertet werden.

Professionell überholte Einheiten wurden inspiziert, Verbrauchskomponenten wurden ersetzt und sie wurden unter Strom verifiziert, bevor sie versendet wurden.

Beim Bezug einer abgekündigten Servo-Regelplatine fordern Sie Dokumentation des Testverfahrens an, das zur Verifizierung der Platine verwendet wurde.

Eine Platine, die anhand von bekannten guten Signalen eines kompatiblen Antriebs verifiziert wurde, bietet deutlich mehr Sicherheit als eine, die nur als "getestet" beschrieben wird.

Parametereinstellungen von der ersetzten Platine sollten vor dem Ausbau aufgezeichnet werden — einige Servo-Parameteranpassungen sind spezifisch für den Motor, der mit dem Antrieb abgeglichen ist, und müssen nach einem Platinentausch übertragen oder wiederhergestellt werden.

FAQ

F1: Die Achse zeigt einen Servoalarm und bewegt sich nicht. Andere Achsen funktionieren normal. Ist das A20B-2901-0851 die wahrscheinliche Ursache?

Ein Servoalarm auf einer einzelnen Achse, während andere normal funktionieren, grenzt den Fehler auf die spezifischen Komponenten dieser Achse ein — die Servo-Platine, der Motor, der Encoder, das Leistungsmodul für diese Achse oder die Kabelverbindungen. Beginnen Sie mit der Überprüfung des Encoder-Rückmeldesignals und der Kabelkontinuität.

Ein sauberes Encodersignal mit einem Servoalarm, der auf den Steuerbereich hinweist (Bereitschaftsalarm, Kommunikationsfehler), macht die Steuerplatine zum Hauptverdächtigen.

Tauschen oder ersetzen Sie die Platine als nächsten Diagnose-Schritt.

F2: Nach dem Einbau eines Ersatz-A20B-2901-0851 bewegt sich die Achse, aber die Positionsfehler sind größer als zuvor. Was sollte überprüft werden?

Positionsfehler nach dem Austausch einer Steuerplatine deuten auf Servo-Parametereinstellungen hin. Die Servo-Regelkreisverstärkungen — Positionsverstärkung, Geschwindigkeitsverstärkung, Integralanteil — müssen möglicherweise aus den Einstellungen der Originalplatine wiederhergestellt werden.

Wenn die Originalparameter nicht aufgezeichnet wurden, konsultieren Sie die Dokumentation des Maschinenherstellers für die korrekten Werte für diese Motor- und Antriebskombination.

Verstärkungseinstellungen, die nicht zum mechanischen System passen, führen zu träger Reaktion oder Schwingungen.

F3: Die Platine wies aufgrund eines physischen Aufpralls einen Riss auf. Kann sie repariert werden oder muss sie komplett ersetzt werden?

Eine gerissene diskrete Komponente — ein Widerstand, Kondensator oder eine Diode — kann oft auf Komponentenebene von einem Techniker mit der richtigen Ausrüstung ersetzt werden.

Eine gerissene oder physisch beschädigte IC, insbesondere ein Gate-Treiber oder ein kundenspezifischer FANUC-Prozessor, ist im Allgemeinen nicht reparabel, da das Teil nicht einzeln erhältlich ist.

Bewerten Sie den spezifischen Schaden, bevor Sie sich für eine Komponentenreparatur oder einen Platinenersatz entscheiden.

F4: Kann das A20B-2901-0851 gereinigt werden, wenn es mit Kühlmittel kontaminiert ist?

Leichte Oberflächenkontamination durch Kühlmitteldunst kann mit einem für Elektronik sicheren Kontaktreiniger behoben werden, wenn die Platine ausgeschaltet ist.

Stärkere Kontamination — wo Kühlmittel in Anschlussbereichen oder zwischen IC-Beinen angesammelt hat — erfordert eine gründlichere Reinigung und Inspektion auf Korrosionsschäden an den Leiterbahnen der Platine.

Nach der Reinigung unter Vergrößerung inspizieren, bevor Sie sie wieder einbauen.

Eine Platine, die in Kühlmittel eingetaucht wurde oder sichtbare Leiterkorrosion aufweist, wird wahrscheinlich nicht allein durch Reinigung zuverlässig wiederhergestellt.

F5: Ist es notwendig, Daten zu sichern, bevor dieses Servo-Regelmodul ersetzt wird?

Das Servo-Regelmodul selbst speichert normalerweise keine Parameterdaten — diese werden in den Speicherungsmodulen der CNC gespeichert.

Nehmen Sie jedoch vor jedem Platinenersatz ein vollständiges CNC-Datensicherung, einschließlich aller Parameter.

Servo-Parameter — insbesondere diejenigen, die den Antrieb an den Motor anpassen — müssen nach dem Austausch übereinstimmen.

Bestätigen Sie, dass die Parameter-Sicherung vollständig und lesbar ist, bevor Sie mit der physischen Austausch-Arbeit beginnen.
