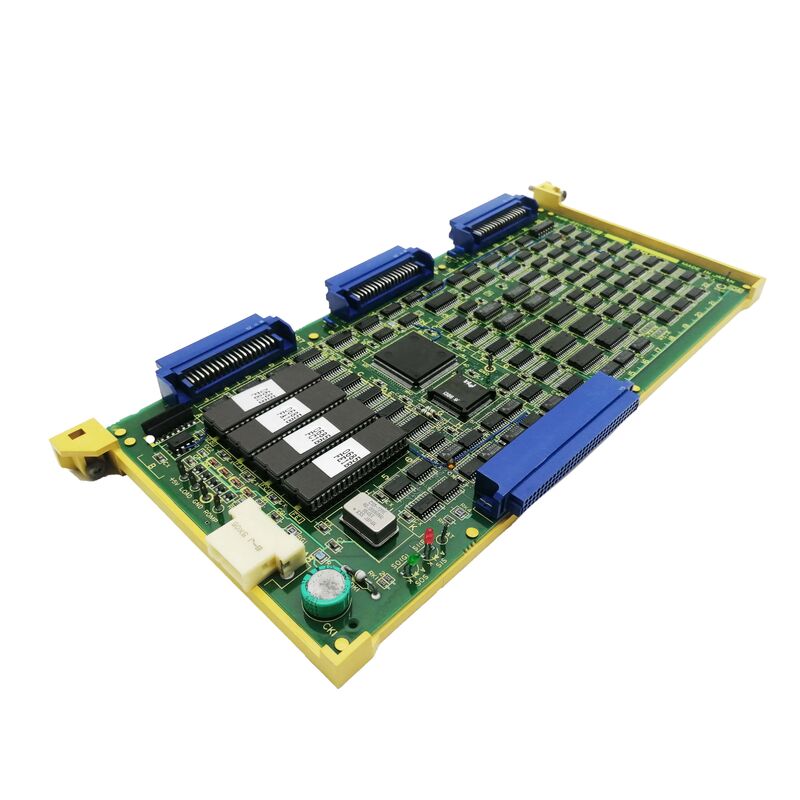

A16B-1211-0900 | FANUC PMC-M MDI/CRT-Adapterplatine A2 – Serie 00C CNC / 1 von 2 Platinenbaugruppe A02B-0086-C052

PMC-M CRT/MDI-Adapter – Anschluss der Bedienerschnittstelle

Die A16B-1211-0900 ist die Adapterplatine, die die Bedienerschnittstellen-Hardware der CNC-Serie 00C – das CRT-Display und die MDI-Tastatur – mit dem elektronischen System PMC-M (Programmable Machine Controller, Modell M) verbindet. In der CNC-Architektur der Serie 00C von FANUC dient der PMC-M als Maschinenablaufsteuerung. Die Adapterplatine A16B-1211-0900 bietet die physikalische und elektrische Schnittstellenschicht zwischen:

CRT-Anzeige:Der CRT-Monitor zeigt die Programmanzeige der CNC, Parameterbildschirme, Alarmmeldungen und Diagnoseinformationen. Die Adapterplatine übersetzt die Anzeigedaten des PMC-M in Videosignale, die den CRT ansteuern.

MDI-Tastatur:Die Tastatur zur manuellen Dateneingabe dient zur Eingabe von Bedienerprogrammen, zur Parameterbearbeitung und für Befehle im manuellen Modus. Die Adapterplatine scannt die MDI-Tastenmatrix, dekodiert Tastendrücke und übermittelt sie zur Verarbeitung an den PMC-M. Ohne A16B-1211-0900 funktionieren weder das CRT-Display noch die MDI-Tastatur – der Bediener verliert jegliche visuelle Rückmeldung und manuelle Eingabemöglichkeiten.

Wichtige Produktinformationen

Serie 00C – Die CNC-Plattform

Das „#00C“ in der Beschreibung identifiziert die FANUC-Serie 00C als kompatible CNC-Plattform. Die Serie 00 ist eine CNC-Generation von FANUC, die für Werkzeugmaschinen entwickelt wurde, die eine kompakte, integrierte CNC-Steuerung benötigen – die Bezeichnung 00C identifiziert die spezifische Generation innerhalb der 00-Serie. Die Bedienerschnittstelle der Serie 00C, die die Adapterplatine A16B-1211-0900 für die CRT/MDI-Verbindung verwendet, ist typisch für die CNC-Hardwarearchitektur dieser Ära – diskrete Adapterplatinen, die die digitale Steuerelektronik der CNC mit der analogen und Tastaturschnittstellenhardware des Bedieners verbinden.

Anwendungsszenarien

CNC-Anzeigefehler der Serie 00C:Das CRT-Display einer FANUC-CNC der Serie 00C zeigt kein Bild oder eine beschädigte Anzeige, während die CNC weiter arbeitet. Als Fehler wird die Adapterplatine A16B-1211-0900 identifiziert. Durch den Austausch wird die CRT-Anzeigefunktion wiederhergestellt.

MDI-Tastatur reagiert nicht:Die MDI-Tastatur einer CNC der Serie 00C reagiert nicht mehr – Tastendrücke werden nicht registriert. Der identifizierte Fehler ist der Tastatur-Scan-Schaltkreis des A16B-1211-0900. Durch den Austausch wird die MDI-Eingabe wiederhergestellt.

FAQ

F1: Was ist die Begleitplatine (Platine 2) für die A02B-0086-C052-Baugruppe?

Die Baugruppe A02B-0086-C052 enthält A16B-1211-0900 als Platine 1. Die zweite Platine in der Baugruppe wird aus der vollständigen Baugruppendokumentation oder der Hardwareliste der jeweiligen Einheit identifiziert. Wenn Sie einen Fehler diagnostizieren, testen Sie nach Möglichkeit beide Platinen unabhängig voneinander, um vor der Bestellung festzustellen, welche Platine ausgefallen ist.

F2: Wie lautet die Bezeichnung „A2“ in „PMC-M MDI/CRT ADAPTER A2“?

„A2“ identifiziert den Hardwaretyp und die Version des Adapters innerhalb der PMC-M-Bedienerschnittstellenadapterfamilie. Typ A ist die Standardadapterkonfiguration; Version 2 (A2) gibt eine bestimmte Hardware-Revision oder Leistungsstufe innerhalb dieses Typs an. Dies unterscheidet es von Typ A Version 1 oder allen Typ B-Varianten, die möglicherweise für verschiedene PMC-M-Konfigurationen existieren.

F3: Ist A16B-1211-0900 spezifisch für die Serie 00C oder dient es anderen CNC-Generationen von FANUC?

Das „#00C“ in der Beschreibung weist ausdrücklich auf die Kompatibilität mit der Serie 00C hin. Die Serie 00C verwendet die PMC-M-Controller-Architektur. Ob diese Adapterplatine für andere mit PMC-M ausgestattete CNC-Systeme geeignet ist, hängt von der Kompatibilität der A02B-0086-C052-Baugruppe mit verschiedenen CNC-Modellen ab. Bestätigen Sie anhand der entsprechenden FANUC-Hardwaredokumentation.

F4: Hat der Austausch von A16B-1211-0900 Auswirkungen auf CNC-Daten?
