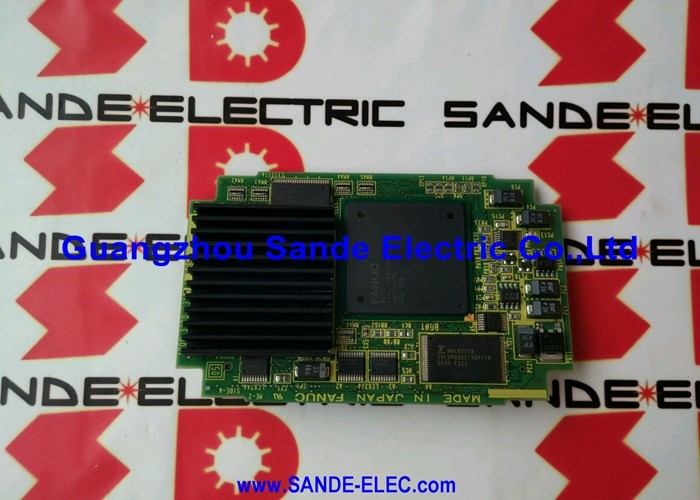

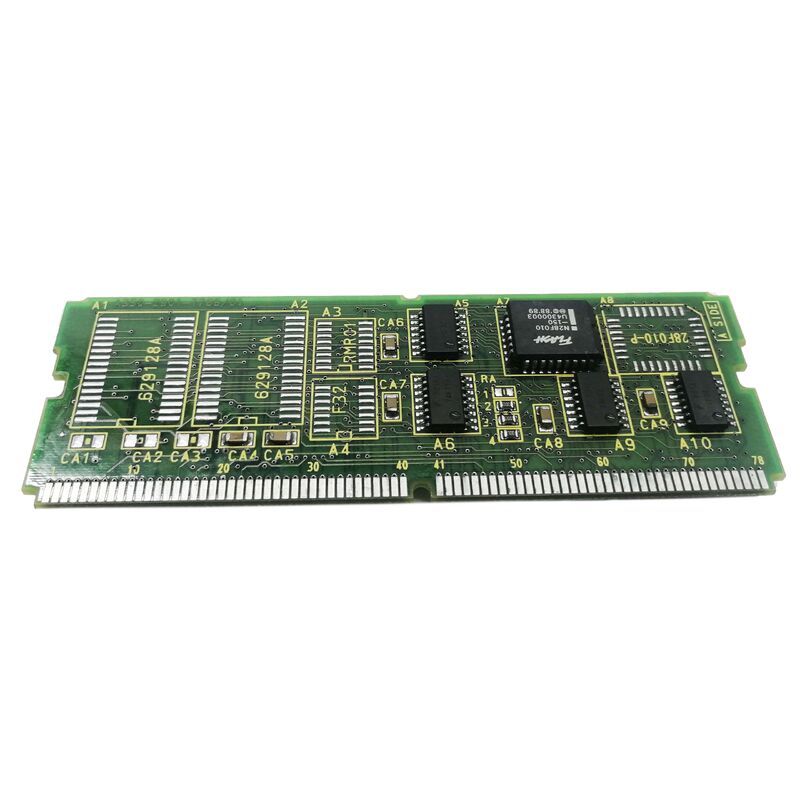

FANUC-Speichermodul A20B-2901-0765 A20B29010765 A2OB-29O1-O765

A20B-2901-0765 | Speicher- und Spindelmodul der FANUC-Serie 21 – 0K SRAM / FROM / serielle Spindelschnittstelle / FS-21-Plug-In

Das Speicher- und Spindelmodul in der Architektur der Serie 21

Innerhalb der CNC-Hardwarearchitektur der FANUC-Serie 20/21 beherbergt die Haupt-CPU-Einheit eine Reihe von Plug-in-Modulen, die die spezifischen Fähigkeiten des Systems definieren. Diese Module werden an definierten Positionen auf der CPU-Platine eingesteckt und fügen jeweils eine bestimmte Kombination aus Speicherressourcen und Schnittstellenfunktionen hinzu.

Der A20B-2901-0765 ist derSpeicher- und Spindelmodul— Kombination zweier Funktionen in einem Plug-in:

VON (Flash-ROM):Der Flash-ROM-Teil speichert die CNC-Systemsoftware – die Betriebs-Firmware, die die G-Code-Fähigkeiten, Anzeigefunktionen, Servokoordination und alle CNC-Funktionen der CNC definiert. Das FROM behält seinen Inhalt ohne Strom (nichtflüchtig), sodass die CNC-Software intakt bleibt, wenn die Maschine ausgeschaltet wird.

Serielle Spindelschnittstelle:Der serielle Spindelteil stellt die digitale Kommunikationsschnittstelle zwischen der Haupt-CPU der CNC und dem Spindelantrieb der Maschine bereit. Die serielle Schnittstelle überträgt Spindelgeschwindigkeitsbefehle, Rückmeldungsdaten und Statussignale zwischen der CNC und dem Spindelverstärker über eine dedizierte serielle Verbindung.

Wichtige Spezifikationen

0K SRAM – Kein integrierter batteriegepufferter RAM

Die Bezeichnung „0K SRAM“ bedeutet, dass dieses Modul kein batteriegepuffertes SRAM enthält. In der CNC der Serie 20/21 wird SRAM für die CNC-Parameterspeicherung und Programmspeicherung verwendet. Systeme, die den A20B-2901-0765 verwenden, beziehen ihren SRAM von einem separaten RAM-Modul – wie den RAM-Modulen der A20B-2901-0711-Klasse – anstatt ihn in diesem Plug-in zu kombinieren.

Der A20B-2901-0765 wird innerhalb seiner Modulfamilie verglichen:

Der 0765 ist die serielle Spindelvariante ohne SRAM – abgestimmt auf Konfigurationen der Serie 21, die SRAM anderswo beziehen und serielle Spindelantriebe verwenden.

Anwendungsszenarien

CNC-Austausch der Serie 21:Ein FANUC FS-21 CNC-System erfordert einen Ersatzspeicher und ein Spindelmodul. Die installierte Maschine verwendet digitale serielle Spindelantriebe. Der A20B-2901-0765 (serielle Spindelvariante) ist der richtige Ersatz – nicht die analoge Version (0764).

Fehler der seriellen Spindelschnittstelle:Eine CNC der Serie 21 entwickelt einen Spindelkommunikationsalarm mit bestätigter Intaktheit von Spindelantrieb und Motor. Das A20B-2901-0765 wird als ausgefallenes Modul identifiziert. Durch den Austausch wird die serielle Spindelkommunikation wiederhergestellt.

FAQ

F1: Benötigt A20B-2901-0765 ein separates RAM-Modul im Series 21-System?

Ja. Da A20B-2901-0765 über 0K SRAM verfügt, werden CNC-Parameter und gespeicherte Programme in einem separaten RAM-Modul (z. B. A20B-2901-0711-Klassenmodule) gespeichert, das in einem anderen Steckplatz auf der Haupt-CPU der Serie 21 installiert ist. Das Speicher- und Spindelmodul und das RAM-Modul arbeiten zusammen – keines davon allein stellt die gesamte Speicherressource bereit, die die CNC benötigt.

F2: Kann A20B-2901-0765 A20B-2901-0764 (analoge Spindelvariante) im selben System ersetzen?

Nur wenn gleichzeitig der Spindelantrieb der Maschine auf eine serielle Schnittstelle umgestellt wird. Die analogen und seriellen Spindelschnittstellen unterscheiden sich grundlegend – der Einbau eines seriellen Spindelmoduls (0765) führt zu keiner Spindelsteuerung, wenn der Spindelverstärker einen analogen Spannungsbefehl erwartet. Die Spindelvariante (seriell oder analog) muss zum verbauten Spindelantrieb passen.

F3: Enthält das FROM auf A20B-2901-0765 die CNC-Software oder muss diese nach der Installation programmiert werden?

Im Normalbetrieb ist das FROM dieses Moduls mit der CNC-Systemsoftware der Originalinstallation vorprogrammiert. Ein Ersatzmodul derselben CNC-Generation enthält kompatible Software. Ein leeres oder inkompatibles FROM erfordert das Neuladen der CNC-Software von einer Original-FANUC-Installations-CD oder einer Sicherungsdatei – normalerweise ist hierfür der Zugriff auf den technischen Support von FANUC erforderlich.

F4: Welche ESD-Vorsichtsmaßnahmen gelten für A20B-2901-0765?

Mit einem geerdeten antistatischen Armband handhaben. In der Originalverpackung oder einer gleichwertigen antistatischen Verpackung aufbewahren. Der SMD-Aufbau dieses Moduls macht seine ICs empfindlich gegenüber elektrostatischer Entladung. Vermeiden Sie den Kontakt mit Bauteiloberflächen. Schalten Sie die CNC vollständig aus, bevor Sie auf die CPU-Einheit zugreifen, um Module zu entfernen oder zu installieren.
