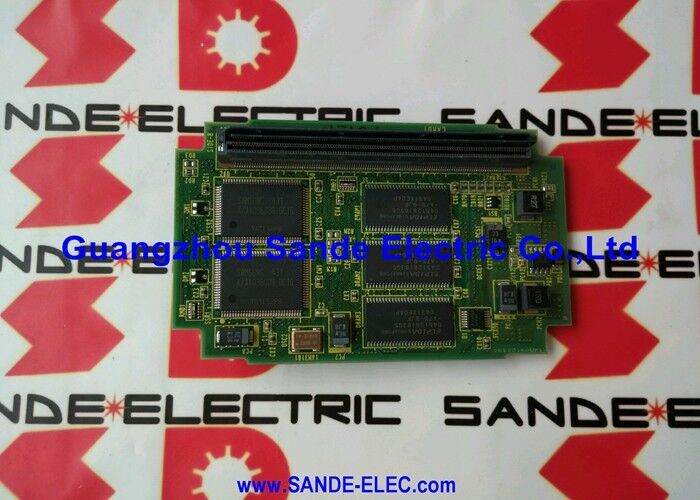

FANUC A20B-2901-0716 ∙ RAM-Modul ∙ 128KB SRAM + 3,5MB DRAM, Serie 16/18/20/21 CNC

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Produktreihe:Einheitliche Datenbank

Typ der Ware:RAM-Speichermodul (SMD-Plug-in-Tochter-Board)

Übersicht

Das A20B-2901-0716 ist ein FANUC-RAM-Modul, das 128 KB batteriebetriebenen SRAM mit 3,5 MB DRAM kombiniert und als Plug-in SMD-Tochterplatine für FANUC-Systemen der Baureihe 16, 18, 20 und 21 entwickelt wurde.

Dieses Modul installiert sich direkt auf das Haupt-CPU-Board der CNC-Steuerung, erweitert den Arbeitsspeicher des Systems für die Speicherung von Teilprogrammen, Parameterspeicherung, PMC-Leiterlogik,und Datenverarbeitung während der Ausführung.

Die A20B-2901-Serie stellt eine der wichtigsten Modulfamilien von FANUC dar, die Plug-in-Speicherkarten, die bestimmen, wie viel Teilprogrammspeicher, PMC-Speicher und Arbeitsdaten die CNC verarbeiten kann.

Unterschiedliche Kombinationen von SRAM- und DRAM-Kapazitäten erfüllen unterschiedliche Anwendungsanforderungen: Größerer SRAM bietet mehr nichtflüchtige Speicher für Programme und Parameter;Ein größeres DRAM bietet mehr Arbeitsspeicher für die Systemverarbeitung und temporäre Daten während der Ausführung.

Der A20B-2901-0716 befindet sich in der 128KB SRAM / 3,5MB DRAM-Spezifikation innerhalb des A20B-2901-Bereichs und bietet die maximale DRAM-Kapazität, die in der 128KB SRAM-Branche dieser Modulfamilie verfügbar ist.

Dadurch eignet es sich besonders für Anwendungen, bei denen der Datendurchsatz für die Hochgeschwindigkeitsverarbeitung wichtiger ist als die Erweiterung des batteriegestützten Programmspeichers.

Schlüsselmerkmale

SRAM vs. DRAM Verständnis der beiden Speichertypen

In einem FANUC CNC-System spielen SRAM und DRAM unterschiedliche und sich ergänzende Rollen.

Die SRAM (Static Random Access Memory) in einer FANUC CNC wird von einer Batterie betrieben.den Inhalt intakt zu halten.

Hier speichert die CNC alles, woran sie sich zwischen den Stromzyklen erinnern muss: Teileprogramme, Arbeitskoordinatenverschiebungen, Werkzeugverschiebungen, Parameter und PMC-Daten (Programmierbare Maschinensteuerung).

Der Verlust von SRAM-Inhalten durch eine defekte Batterie, ein ESD-Ereignis, das die SRAM-Chips abtötet, oder Modulfehler bedeutet den Verlust aller gespeicherten Programme und Maschineneinstellungsdaten.

DRAM (Dynamic Random Access Memory) benötigt eine ständige Energieauffrischung, um seine Daten zu speichern.

Der CNC verwendet DRAM als Arbeitsspeicher während der Bedienung, um Berechnungen durchzuführen, die Interpolationsmaschine auszuführen,Verarbeitung von PMC-Leiterlogik, und Daten während der Programmdurchführung vorübergehend aufbewahren.

Mehr DRAM ermöglicht es dem System, komplexere Operationen und größere Programme auszuführen.

Es wird beim Starten von FROM (Flash ROM) oder SRAM aktualisiert.

Modul im Systemkontext

Der A20B-2901-0716 wird in die SMD-Steckdose der FANUC CNC-Haupt-CPU-Board eingesteckt.

In den Systemen der Serie 16/18/20/21 ist das RAM-Modul eines von mehreren Plug-in-Tochterplatten, die neben den FROM-Modulen (für die Speicherung von Systemsoftware) die Fähigkeiten der Hauptplatine anpassen.PMC-Module, Systemmodule (Auswahl des Spindeltyps) und Servomodule.

Das für eine Maschine gewählte spezifische RAM-Modul war Teil der ursprünglichen Steuerungsspezifikation des Maschinenherstellers.

Eine Maschine, die für komplexe Multi-Programm-Speicher oder umfangreiche PMC-Leiter konfiguriert ist, kann mit der 256KB SRAM-Variante (A20B-2901-0711) gebaut worden sein.

Eine Maschine, die den maximalen DRAM-Durchsatz mit moderater Programmspeicherung benötigt, verwendet die A20B-2901-0716.

Batterie-Backup Die kritische Wartung

Der 128KB SRAM in der A20B-2901-0716 hängt vollständig von der Lithium-Backup-Batterie ab, um den Inhalt zu speichern, wenn die Maschine ausgeschaltet wird.

Die Batterie befindet sich auf der CPU-Hauptplatine, nicht auf dem RAM-Modul selbst.Wenn die Batteriespannung unter den Schwellenwert fällt, zeigt die CNC einen Alarm für einen niedrigen Akkuwert an..

An dieser Stelle ist der SRAM-Inhalt möglicherweise noch intakt, der Ersatz sollte jedoch unverzüglich erfolgen.

Wenn die Batterie vollständig ausfällt und der SRAM-Inhalt verloren geht, müssen alle Teilprogramme, Parameter, Versetzungen und PMC-Daten neu geladen werden.Dies kann Tage des Wiederaufbaus bedeuten..

Ein regelmäßiges Akkuwechselprogramm in Kombination mit einer routinemäßigen Sicherung der Parameter auf einem USB-Laufwerk oder einer Netzwerkdateiübertragung verhindert diesen Ausfallmodus vollständig.

Häufig gestellte Fragen

F1: Die CNC zeigt einen RAM-Modul-Alarm an und startet nicht. Ist der Fehler der A20B-2901-0716?

Bevor Sie feststellen, dass das Modul versagt hat, prüfen Sie, ob auch die Backupbatterie in Alarmzustand ist.

Eine defekte Batterie kann eine Korruption des SRAM-Inhalts verursachen, die das System als RAM-Fehler erkennt.

Ersetzen Sie die Batterie und prüfen Sie, ob der Alarm nach dem Nachladen der Parameter gelöscht wird.

Wenn der Alarm bei bestätigter Akkulaufzeit und ohne Korruption der SRAM-Daten anhält, muss das Modul A20B-2901-0716 selbst ersetzt werden.

F2: Kann der A20B-2901-0716 (128KB SRAM / 3,5 MB DRAM) durch einen A20B-2901-0711 (256KB SRAM / 3,5 MB DRAM) ersetzt werden, um den Programmspeicher zu erhöhen?

Nur wenn die Steuerungshardware und -software das größere SRAM-Modul unterstützt.Die Bedienelemente der Serie 16/18/20/21 haben Kompatibilitätstabellen für RAM-Module definiert. Nicht alle Modulkombinationen gelten für alle Bedieneinheiten und Optionskonfigurationen..

Vor der Installation eines anderen Moduls ist die Kompatibilität des spezifischen Bedientyps im Hardwarehandbuch zu überprüfen.

Die Installation eines inkompatiblen Moduls kann zu Bootfehlern oder Fehlern bei der Speicherkartierung führen.

F3: Müssen alle Programme und Parameter beim A20B-2901-0716-Austausch erneut eingegeben werden?

Ja die SRAM im Ersatzmodule ist von der Fabrik aus leer. Alle Programme, Parameter, Werkzeugverschiebungen, Arbeitsverschiebungen und PMC-Daten müssen neu geladen werden.Deshalb ist die Aufrechterhaltung einer aktuellen Sicherung vor jedem Ersatz des Speichermoduls unerlässlich.

Die meisten FANUC-Serie 16/18/20/21 steuern die Unterstützung von Programm- und Parameter-Ausgabe auf einem USB-Laufwerk oder über die Ethernet/RS232-Schnittstelle ‡ verwenden diese, um ein Backup zu erstellen, bevor das Modul geändert wird.

F4: Die CNC zeigt einen Speicherfehler auf einem PMC-Datenbereich an, aber nicht auf anderen. Könnte der A20B-2901-0716 einen teilweisen Fehler haben?

Bei alternden SRAM-Modulen kann es zu Teilstörungen kommen, wenn eine bestimmte Region des SRAM Fehler aufweist, während andere intakt bleiben.Einzelne SRAM-Chips im Modul können ausfallen, während andere in Betrieb bleiben.

Wenn der Fehler mit demselben Datenbereich verbunden ist und nach dem Neuladen der Parameter anhält, ist ein Ausfall auf Chip-Ebene des SRAM wahrscheinlich.

Das Modul sollte ausgetauscht und das gesamte System aus dem Backup neu geladen werden.

F5: Wie kann ich feststellen, welches RAM-Modul derzeit in der CNC installiert ist, um zu bestätigen, dass ich die A20B-2901-0716 benötige?

Das Etikett des installierten Moduls ist lesbar, wenn die Steuerung ausgeschaltet ist und der Haupt-CPU-Board zugegriffen wird.

Die Teilnummer A20B-2901 ist auf dem Etikett des Moduls abgedruckt.die Anzeige der Konfiguration des FANUC-Systems normalerweise von den Systemwartungsbildschirmen aus zugänglich zeigt die installierte Konfiguration des Speichermoduls.

Ist keiner der beiden verfügbar, wird in der Originalbaudokumentation der Maschine (Wartungshandbuch des Maschinenbauer oder Ersatzteilliste) der Originalmodultyp angegeben.
