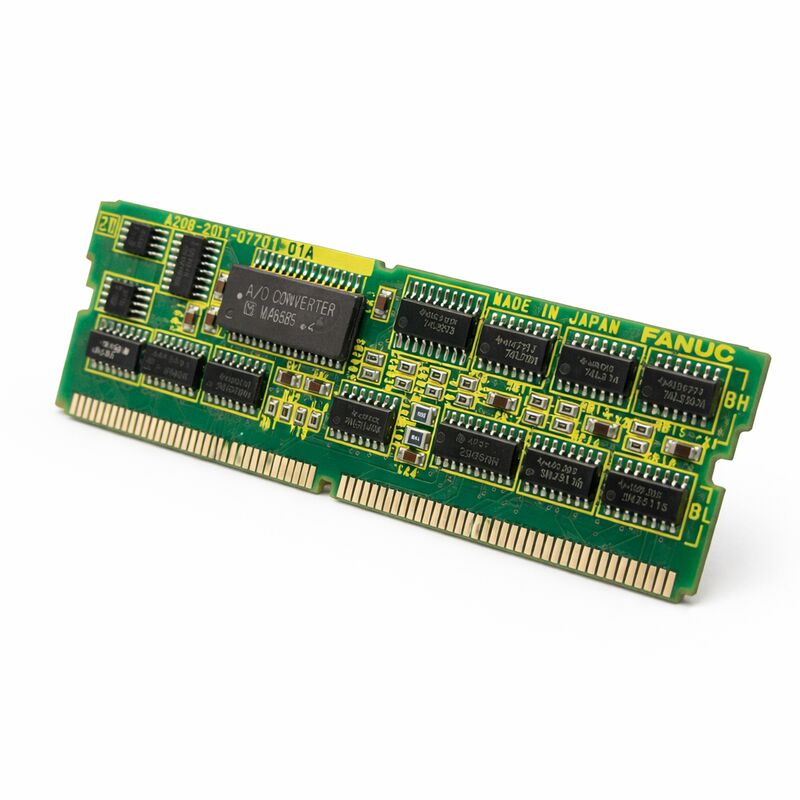

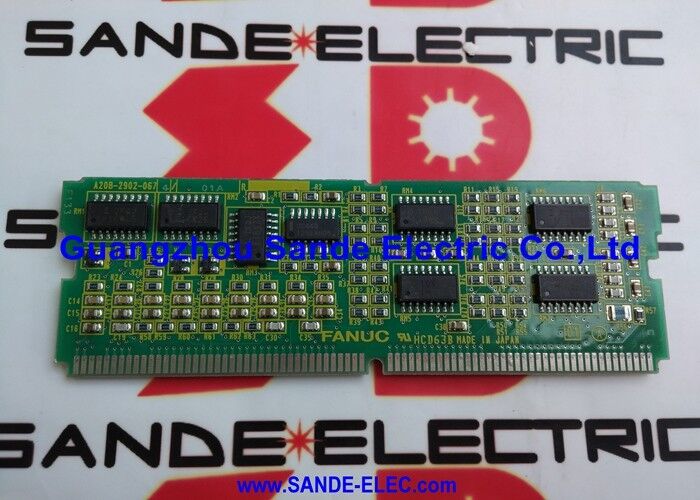

Fanuc PC Tochter Board A20B-2901-0700 A20B29010700 A2OB-29O1-O7OO

FANUC A20B-2901-0700 -- Servo-Schnittstellemodule -- Puls-Coder-Schnittstelle, Serie 16/18/20/21

Teilnummer:Einheitliche Datenbank für die Bereitstellung von Daten

Hersteller:FANUC Corporation (Japan)

Produktreihe:Einheitliche Datenbank

Typ der Ware:Servo-Schnittstellenmodul (SMD-Plug-in-Tochterplatte)

Übersicht

The A20B-2901-0700 is a FANUC servo interface module — a plug-in SMD (Small Module Device) daughter board that provides the pulse coder interface between the FANUC CNC main control board and the servo amplifiers.

In der FANUC-Serie 16, 18, 20 und 21 CNC-Hardware-ArchitekturDieses Modul steckt in die spezielle SMD-Steckdose auf der Hauptplatine und übernimmt die kritische Servo-Feedback-Signalverarbeitung, die eine geschlossene Schleife ermöglicht.

Die A20B-2901-Serie ist eine der etablierten Plug-in-Modulfamilien von FANUC.

Innerhalb dieser Baureihe dient die 0700-Variante der Servo-Schnittstellenfunktion, insbesonderedie Schnittstelle für den Impulscoder (encoder), die die Rückmeldung der Motorposition von den Servoverstärkern zurück zur CNC-Steuerung für den Positions- und Geschwindigkeitsschlussschluss leitet.

Die durch diese Schnittstelle fließenden Positionsdaten bilden die Grundlage für die Fähigkeit der CNC, Achsen genau zu positionieren und die Bewegungsgeschwindigkeit genau zu steuern.

Der A20B-2901-0700 erscheint in der Hardware-Dokumentation der FANUC-Serie 16/18/20/21 als Servo-Schnittstellen-Funktionsmodul (in den Hardware-Konfigurationstabellen von FANUC als "SERVO I/F" aufgeführt).

Seine Rolle ist in der strukturierten Modul-Architektur von FANUC definiert und spezifiziert, wobei jeder spezifischen Funktion innerhalb der CNC-Steuerung ein spezifischer Plug-in-SMD-Modultyp zugewiesen wird.

Schlüsselmerkmale

Schnittstelle für den Pulscoder Der Servo-Feedback-Pfad

In einer FANUC-CNC-Maschine erzeugt der Impulskoder (Encoder) des Servomotors im Dreh des Motors Positionsrückkopplungspulse.Jedes Inkrement der Motorwellenrotation erzeugt eine definierte Anzahl von Impulsen aus dem Encoder, typischerweise in den Tausenden pro Umdrehung für hochauflösende Positionierung.

Die CNC verwendet dieses Feedback, um zu wissen, wo sich jede Achse zu einem bestimmten Zeitpunkt befindet.

Die A20B-2901-0700 dient als Schnittstelle, über die dieses Encoder-Feedback die CNC-Hauptplatine erreicht.

Das Modul empfängt die Codierungssignale der Servoverstärkermodule und verarbeitet sie in die Form, die von den Positionsberechnungsschaltkreisen der CNC verlangt wird.Die CNC-Interpolation und Positionsfehlerberechnung läuft kontinuierlich, wobei die befohlene Position (berechnet anhand des programmierten Weges) mit der tatsächlichen Position (abgeleitet aus dem Feedback des Encoders) verglichen wird.

Jede Differenz der folgende Fehler führt den Geschwindigkeitsbefehl zum Servoverstärker, um die Position zu korrigieren.

Ohne ein funktionsfähiges Servo-Schnittstellenmodul kann die CNC kein zuverlässiges Positionsfeedback erhalten.

Das Ergebnis sind Servo-Alarme, die die CNC erkennt, wenn das Feedback verloren geht oder beschädigt ist und die Achsbewegung stoppt, um einen Ausbruch zu verhindern.

Serie 16/18/20/21 Modul-Architektur

In den CNC-Systemen der FANUC-Serie 16, 18, 20 und 21 beherbergt die Haupt-CPU-Board mehrere SMD-Socketpositionen für Plug-in-Tochterboards.PMC, FROM (Flash ROM), Spindelsteuerung, Servomodule und die Servo-Schnittstelle.

Die Kombination der Module bestimmt die Speicherkapazität des Systems, die Achsenzahl, den Spindeltyp und die E/A-Fähigkeiten.

Die A20B-2901-0700 nimmt in diesen Systemen die Position der Servo-Schnittstelle ein.

It works in conjunction with the servo module (which handles the DSP-based axis control computation) to provide the complete servo control chain from commanded position through to velocity command output and back from the encoder feedback.

Diese Architektur bedeutet, dass das Servo-Schnittstellenmodul eine wesentliche funktionelle Komponente ist.

Ein Ausfall der A20B-2901-0700 beeinträchtigt den Servobetrieb über alle durch sie verbundenen Achsen.

Anleitung zum Austausch und zur Wartung

Das A20B-2901-0700 ist ein SMD-Plug-in-Modul, das entfernt wird, indem es aus der Steckdose gehoben und ersetzt wird, indem das neue Modul fest in die Steckdose gedrückt wird.

ESD-Vorsichtsmaßnahmen sind während dieses Prozesses unerlässlich: CMOS-Schaltkreise im Modul sind empfindlich auf elektrostatische Entladungen, und ein falscher Umgang während des Modulwechsels kann sowohl die neuen als auch die alten Module beschädigen.

Die Installation des Moduls erfordert keine Parameteränderungen, da das Servo-Schnittstellemodul selbst keine maschinenspezifischen Daten speichert. Die Servo-Parameter befinden sich im SRAM des RAM-Moduls.

Nach der Installation des Ersatzgerätes A20B-2901-0700 sollte das System eingeschaltet und die Servoachsen eingestellt werden, um die korrekte Rückkopplungsabwicklung zu überprüfen, bevor die Maschine in die Produktion zurückgeführt wird.

Häufig gestellte Fragen

F1: Die CNC zeigt nach einem Stromvorfall gleichzeitig einen Servo-Alarm auf allen Achsen an. Die Servo-Verstärker zeigen ihren Bereitschaftszustand an, aber die Achsbewegung ist unmöglich. Könnte die A20B-2901-0700 die Ursache sein?

Simultane Servo-Alarme auf allen Achsen, mit bestätigten Servo-Verstärkern bereit,Hinweise auf einen Fehler im gemeinsamen Servo-Feedback-Pfad A20B-2901-0700 ist das gemeinsame Element für die Verarbeitung von Encoder-Feedback.

Überprüfen Sie zuerst, ob das Modul in der Steckdose sitzt ESD-Ereignisse können zu intermittierenden Kontaktproblemen führen.

F2: Die Position des Servo-Schnittstellenmoduls zeigt "N/A" im FANUC-Systemkonfigurationsbildschirm an. Fehlt oder ist das Modul A20B-2901-0700 defekt?

Ein "N/A" im Konfigurationsbildschirm für die Position der Servo-Schnittstelle kann entweder ein nicht installiertes Modul, ein Modul mit einem Kontaktproblem an der SMD-Steckdose,oder ein fehlerhaftes Modul, das das System nicht lesen kann.

Schalten Sie das System ab und prüfen Sie, ob die A20B-2901-0700 in der vorgesehenen Steckdose korrekt installiert ist.

Suchen Sie nach gebogenen oder beschädigten Steckdosen und prüfen Sie die Kantenkontakte des Moduls auf Oxidation oder Kontamination.

F3: Eine bestimmte Achse zeigt einen Servo-Alarm, während alle anderen Achsen normal funktionieren.Ist der A20B-2901-0700 oder das Servomodul eher defekt??

A single-axis fault with the amplifier confirmed good points more strongly to the servo module (which handles per-axis DSP processing) rather than the servo interface module (which is common to all axes).

Wenn das Servomodul nicht zuerst ausgetauscht werden kann, sollte versucht werden, die betroffene Achse in den CNC-Parametern einem anderen Achskanal zuzuordnen, wenn sich die Störung mit der Parameteränderung bewegt.Es ist ein Fehler der Steuerung.Wenn es auf der physikalischen Achse bleibt, handelt es sich um einen Verstärker-, Kabel- oder Motorfehler.

F4: Besteht beim A20B-2901-0700-Austausch die Gefahr, dass eine Softwareinkompatibilität entsteht, wenn das Ersatzmodule aus einer anderen Produktionssparte stammt?

Das A20B-2901-0700 ist ein Hardware-Schnittstellemodul ohne Firmware, es enthält keine programmierbare Logik, die einer bestimmten CNC-Softwareversion entsprechen muss.Ersatzmodule aus verschiedenen Produktionspartien sind funktionell austauschbar.

Die Funktion des Moduls ist eine rein Hardware-Signal-Schnittstelle, und die Kompatibilität wird durch die Spezifikation der physischen Schnittstelle bestimmt, nicht durch eine Softwareversionsbeziehung.

F5: Die A20B-2901-0700 ist als Servo-Schnittstelle für die Serie 16/18/20/21 aufgeführt.

The A20B-2901-0700 module's compatibility across Series 16/18/20/21 sub-variants depends on the specific main CPU board type and the SMD socket configuration for the servo interface position in that boardNicht alle Varianten der Serie 16 verwenden die gleiche SMD-Socket-Architektur.

Überprüfen Sie das Hardwarehandbuch für den spezifischen Steuerungstyp (z. B. 16-B, 16-C,18-C) um vor der Bestellung zu bestätigen, dass das A20B-2901-0700 das richtige Modul für die Position der Servooberfläche in dieser spezifischen Steuerkonfiguration ist.
