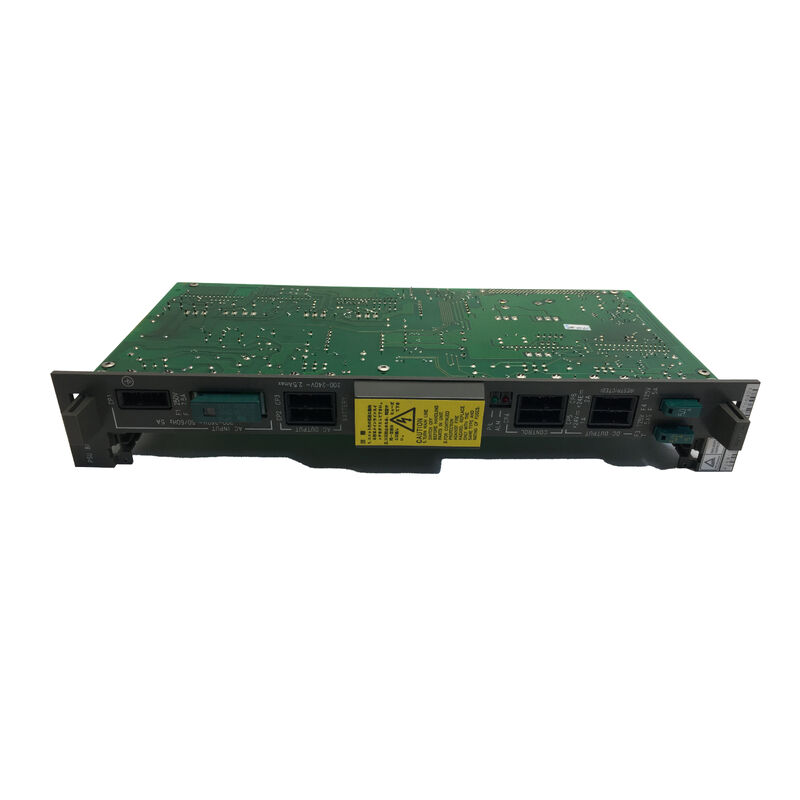

A16B-1210-0801 Fanuc Leiterplatte A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801∙ FANUC MPG Schnittstelle PCB Series 0A / 0B / 0C / 0F / 00B / 00C / Manueller Pulsgenerator CNC Schnittstelle

MPG-Schnittstelle Verknüpfung des Handrads mit der CNC

"MPG" steht für "Manual Pulse Generator" - das rotierende Encoder-Handrad, das von Maschinenbedienern verwendet wird, um CNC-Achsen manuell mit Präzision zu bewegen.mit einer Breite von mehr als 20 mm,Die CNC übersetzt diese Impulse in eine gesteuerte Achsbewegung in einem wählbaren Maßstab (typischerweise ×1, ×10 oder ×100 pro Impuls, was 0,001 mm, 0,01 mm oder 0,1 mm pro Handradklicken entspricht).

Die A16B-1210-0801 ist die spezielle MPG-Schnittstellen-PCB für CNC-Systeme der Serien 0-A, 0-B, 0-C, 0-F, 00B und 00C.Es empfängt die Handrad-Impulszug und überträgt es an die CNC-Interpolation Motor in dem richtigen Format für die manuelle Achse Positionierung.

Schlüsselmerkmale

Funktionsweise der MPG-Schnittstelle

Das MPG (Handrad) erzeugt ein Quadratur-Encodersignal (zwei Pulskanäle (A und B) in 90°-Phasenverhältnis).Diese Quadratur-Codierung ermöglicht es dem Schnittstellenbrett, sowohl die Richtung der Rotation und die Anzahl der Impulse zu bestimmen.

Die A16B-1210-0801 empfängt folgende Quadratursignale und:

Zählt Puls:Die Schnittstelle zählt die eingehenden Impulse des Handrads in Echtzeit und erhält eine genaue Anzahl der Handraddrehung.

Bestimmt die Richtung:Die Phasenbeziehung zwischen den Kanälen A und B gibt dem Schnittstellenbrett an, ob das Handrad im Uhrzeigersinn (Positivachsrichtung) oder Gegenachsrichtung (Negativachsrichtung) gedreht wird.

Wird der Skala-Multiplikator angewendet:Die Auswahl des Maßstabs ×1/×10/×100 (aus dem Modusschalter des Bedieners) wird auf die Pulszahl angewendet und erzeugt so die kommandierte Achsverschiebung.

Übertragung an CNC:Der formatierte Positionsbefehl wird an die Interpolationsfunktion der CNC gesendet, die als Reaktion auf den Eingang des Handrads eine glatte Achsbewegung ausführt.

Anwendungsszenarien

MPG-Handrad nicht funktionsfähig:Ein MPG-Handrad der FANUC-Serie 0-C CNC stoppt die Bewegung der Achse. Das Handrad selbst testet korrekt Drehen des Handrads erzeugt auch im JOG-HANDLE-Modus keine Bewegung.Das Schnittstellenbrett A16B-1210-0801 ist als Fehler identifiziertErsatz stellt die handgesteuerte Achsposition wieder her.

Bei der Wartung der Schnittstelle des CNC-Handrads der Baureihe 0-B:Die A16B-1210-0801 MPG-Schnittstellenplatine wird ersetzt, um einen zuverlässigen Handradbetrieb sicherzustellen.

Häufig gestellte Fragen

F1: Warum benötigt die MPG-Schnittstelle eine spezielle Leiterplatte?

Das MPG-Rad erzeugt Quadratur-Coder-Signale in Echtzeit.und an die Interpolationsfunktion der CNC mit der Servo-Aktualisierungsrate der CNC übertragenDie Integration dieser dedizierten Hardware-Decodierung in das Haupt-CPU-Board erhöht die Schaltkreiskomplexität; ein separates Schnittstellen-PCB isoliert die MPG-Signalverarbeitung und vereinfacht das Design des Hauptboards.

F2: Was geschieht, wenn A16B-1210-0801 versagt? Können die Achsen noch bewegt werden?

Wenn die MPG-Schnittstelle ausfällt, geht der HANDLE-Modus (handradgesteuertes Joggen) verloren.JOG-Modus (durch Druckknopf gesteuertes Joggen bei programmierter Fütterung) und MDI-Modus (durch Programm gesteuerte Bewegung) bleiben in der Regel funktionsfähigDa diese nicht auf die MPG-Schnittstelle angewiesen sind, ist auch die automatische Programmdurchführung unberührt.

F3: Ist A16B-1210-0801 mit allen CNC-Maschinentypen der Baureihen 0-A bis 00C (Lathes, Bearbeitungszentren) kompatibel?

Ja. Die Kompatibilitätsbezeichnung "#0A/B/C/F/00B/C" gilt für alle Maschinentypen der einzelnen CNC-Baureihen: Bearbeitungszentren (0-MC, 0-MD, 0-MF), Drehzentren (0-TC, 0-TD, 0-TF),mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDie MPG-Schnittstellenhardware ist unabhängig von der Maschinentypkonfiguration.

F4: Ist für den A16B-1210-0801-Austausch eine Anpassung der MPG-Parameter erforderlich?

Der Skala-Multiplikator des MPG (×1/×10/×100) und die Achsaufgabe sind in CNC-Parametern konfiguriert, die in der Haupt-SRAM des CNC gespeichert sind, nicht in der MPG-Schnittstellenplatine.Nach dem Einbau des Ersatzteils A16B-1210-0801, gelten die vorhandenen MPG-Parameter automatisch.
