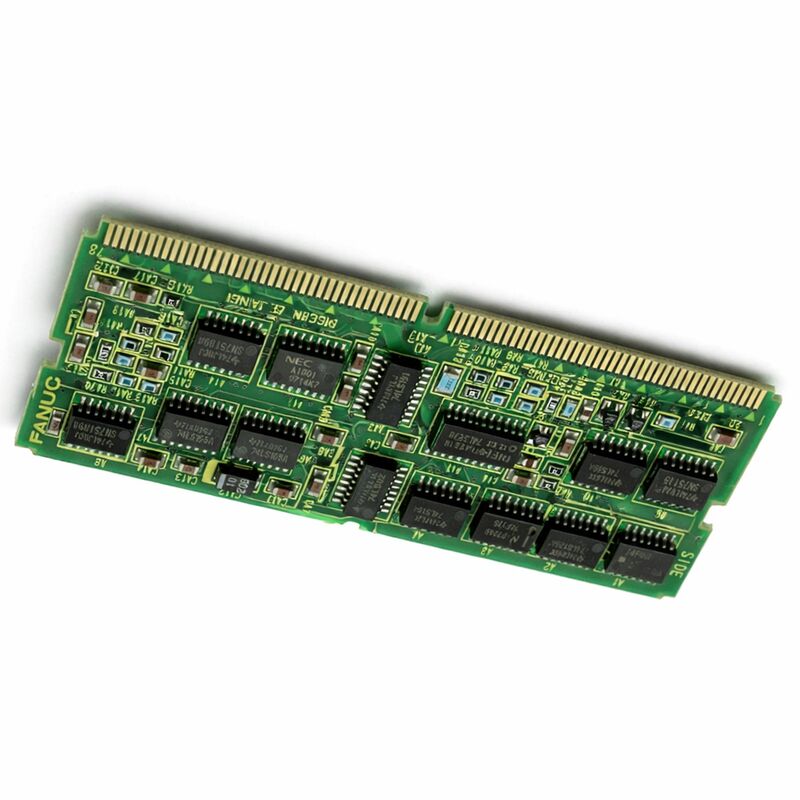

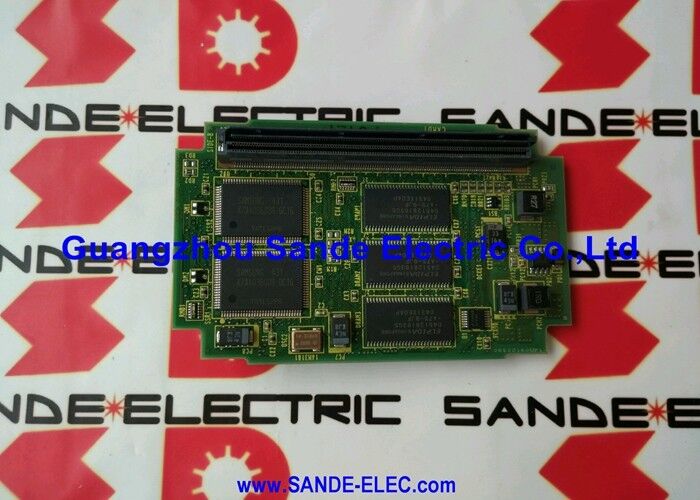

FANUC A20B-2901-0360 | Servo-Schnittstellenmodul-Leiterplatte — CNC-Steuerungen der Serie 15-B, Herkunft Japan

Teilenummer: A20B-2901-0360

Hersteller: FANUC Corporation (Japan)

Produkttyp: Servo-Schnittstellenmodul-Leiterplatte

Board-Serie: A20B-2901

Kompatible Systeme:FANUC CNC-Steuerungen der Serie 15-B

Anwendung: Servo-Achsenschnittstelle für Controller der Serie 15-B

Übersicht

Das A20B-2901-0360 ist das Servo-Schnittstellenmodul für die CNC-Steuerung der FANUC Serie 15-B — die leistungsstärkste Single-Path-Plattform der 15er-Generation von FANUC.

Diese Platine bietet die Servo-Steuerungsschnittstelle zwischen der Haupt-CPU-Platine der Serie 15-B und den Servoantrieben, die die Achsen der Werkzeugmaschine antreiben.

In der modularen Platinenarchitektur der Serie 15-B ist es das spezifische Modul, das die interpolierten Positionsbefehle des Controllers in die Servo-Schnittstellensignale übersetzt, auf die die angeschlossenen Antriebe reagieren können.

Die Serie 15 von FANUC war das Flaggschiff seiner CNC-Generation — eine Plattform, die für komplexe Mehrachsenbearbeitung mit höchsten Präzisionsanforderungen entwickelt wurde.

Die Serie 15-B war die weiterentwickelte Variante, die der Architektur der Serie 15 eine verbesserte Verarbeitungsgeschwindigkeit und erweiterte Servo-Steuerungsfähigkeiten verlieh.

Die Maschinen, die Controller der Serie 15-B verwendeten, waren charakteristisch komplex: große Bearbeitungszentren mit 5 oder mehr gesteuerten Achsen, Mehrpalettensysteme und Präzisionsschleifmaschinen, bei denen die Servo-Leistung die Teilequalität direkt bestimmte.

Das Servo-Schnittstellenmodul ist ein spezifischer Plattentyp der Familie A20B-2901 — eines, das die elektrische und Signal-Schnittstelle zwischen den digitalen Servo-Befehlen des Controllers und den physischen Antriebsverbindungen im Schaltschrank bereitstellt.

Wenn dieses Modul ausfällt, kann der Controller nicht korrekt mit den Servoantrieben kommunizieren, und die Achsenbewegung wird unmöglich oder unregelmäßig.

Wichtige Spezifikationen

Architektur der Serie 15-B und die Rolle der Servo-Schnittstelle

Der Controller der Serie 15-B verwendete eine verteilte Platinenarchitektur. Die Haupt-CPU-Platine führte die Programmausführung und Interpolation durch. Die Achssteuerungsplatinen waren für die Servo-Regelkreise von Achsengruppen zuständig. Das Servo-Schnittstellenmodul — das A20B-2901-0360 — stellte die spezifische Schnittstellenhardware zwischen der Servo-Steuerungselektronik des Controllers und den physischen Antriebsverbindungen bereit.

In der Servo-Steuerungsarchitektur von FANUC läuft die Positionsregelung im Controller.

Der Controller berechnet, wo sich jede Achse befinden sollte, vergleicht dies mit ihrer tatsächlichen Position (über Encoder-Feedback) und generiert den Geschwindigkeitsbefehl. Dieser Geschwindigkeitsbefehl wird über das Servo-Schnittstellenmodul als elektrisches Signal an die Antriebseinheit weitergeleitet.

Die Antriebseinheit wandelt den Geschwindigkeitsbefehl in Motorstrom um.

Das Encoder-Feedback kehrt über dasselbe Schnittstellenmodul zum Controller zurück.

Die Aufgabe des Servo-Schnittstellenmoduls ist daher sowohl ausgehend als auch eingehend. Ausgehend: Es generiert das Antriebsschnittstellensignal aus dem digitalen Geschwindigkeitsbefehl des Controllers.

Eingehend: Es empfängt das Encoder-Feedback und bereitet es für die Positionsmessschaltungen des Controllers auf. Beide Wege müssen für eine präzise Servo-Regelung korrekt funktionieren.

Serie 15-B im Kontext

Die Serie 15-B nimmt eine herausragende Stellung auf dem Markt für ältere CNC-Systeme ein. Es war eine wirklich leistungsfähige Hardware — die Servo-Steuerungsalgorithmen der 15er-Serie waren für ihre Zeit hochentwickelt und unterstützten Hochgeschwindigkeits- und Hochpräzisionsbearbeitungen, mit denen kleinere Steuerungen nicht mithalten konnten.

Maschinen, die mit Controllern der Serie 15-B ausgestattet waren, waren typischerweise hochwertige Produktionsanlagen: Mehrachsen-Bearbeitungszentren, Präzisionsschleifmaschinen und komplexe Mehrpaletten-Fertigungszellen.

Viele dieser Maschinen sind noch in produktivem Einsatz.

Die Investition in eine mit der Serie 15-B ausgestattete Maschine war beträchtlich, und die mechanische Leistungsfähigkeit der Maschine übertrifft oft die der elektronischen Steuerung — die Maschine läuft einfach besser mit einem funktionierenden 15-B-Controller als mit einem älteren Ersatz.

Die Wartung des Controllers der Serie 15-B ist daher für viele Maschinenbesitzer eine praktische und wirtschaftlich rationale Wahl.

Das A20B-2901-0360 als Servo-Schnittstelle für diese Plattform ist eine der Komponenten, die diese Wartung ermöglichen.

Seine Verfügbarkeit in der Aftermarket-Lieferkette hält Maschinen der Serie 15-B betriebsbereit.

Diagnose- und Austauschüberlegungen

Wenn das A20B-2901-0360 einen Fehler entwickelt, verliert der Controller der Serie 15-B seine Fähigkeit, korrekt mit den Servoantrieben zu kommunizieren.

Abhängig davon, welcher Stromkreis im Modul ausfällt, reichen die Symptome von vollständigem Verlust der Achsenbewegung (die Antriebe erhalten keine Geschwindigkeitsbefehle) bis hin zu Servo-Folgefehlern (das Feedback wird falsch verarbeitet und Positionsfehler häufen sich an). In einigen Fällen ist der Ausfall intermittierend — das Modul funktioniert unter bestimmten Bedingungen und fällt unter anderen aus, was zu unregelmäßigem Achsenverhalten führt.

Stellen Sie vor dem Austausch des Moduls sicher, dass die mit dem Modul verbundenen Steckverbinder sauber und vollständig eingerastet sind.

Ein Fehler des Servo-Schnittstellenmoduls wird oft fälschlicherweise durch einen teilweise eingerasteten oder oxidierten Steckverbinder diagnostiziert.

Das Wiedereinrasten des Steckverbinders behebt viele scheinbare Platinenfehler, ohne dass ein Platinenaustausch erforderlich ist.

Wenn der Steckverbinder als gut befunden wird und der Fehler weiterhin besteht, ist der Austausch der Platine die richtige Reaktion.

Überprüfen Sie nach dem Austausch, ob die Servo-Leistung der Achse — Positioniergenauigkeit, Geschwindigkeitsstabilität unter Schnittlast und Verarbeitung des Encoder-Feedbacks — innerhalb der Spezifikationen liegt, bevor die Maschine wieder in Produktion genommen wird.

FAQ

F1: Der Controller der Serie 15-B zeigt gleichzeitig Servo-Folgefehler-Alarme auf allen Achsen an. Die Antriebe und Motoren scheinen unbeschädigt zu sein. Könnte dies das A20B-2901-0360 sein?

Gleichzeitige Servo-Folgefehler auf allen Achsen bei nachweislich guten Antrieben und Motoren sind konsistent mit einem Fehler des Servo-Schnittstellenmoduls in der gemeinsamen Schnittstellenschaltung.

Der gemeinsame Pfad für alle Achsenbefehle verläuft über das Servo-Schnittstellenmodul.

Wenn die gemeinsamen Stromkreise des Moduls ausgefallen sind — die Stromversorgung der Platine, die gemeinsame Bus-Schnittstelle — sind alle Achsen gleichzeitig betroffen.

Bestätigen Sie zuerst das Einrasten des Steckverbinders und fahren Sie dann mit dem Austausch der Platine fort, wenn der Fehler weiterhin besteht.

F2: Nur eine Achse zeigt einen Folgefehler, während die anderen normal sind. Der Antrieb und Motor dieser Achse werden als gut getestet. Ist das das Servo-Schnittstellenmodul?

Ein Einzelachsenfehler bei nachweislich gutem Antrieb und Motor ist mehrdeutig zwischen den Einzelkanal-Stromkreisen des Servo-Schnittstellenmoduls und dem Encoder-Feedback-Kabel für diese spezifische Achse. Das Modul verfügt über Achsen-spezifische Schaltungen für jeden Feedback-Pfad.

Aber Fehler bei Encoder-Kabeln sind häufiger als Einzelkanal-Fehler der Platine.

Überprüfen und rasten Sie den Encoder-Feedback-Stecker der betroffenen Achse ein, bevor Sie zu dem Schluss kommen, dass die Platine einen Einzelkanal-Fehler aufweist.

F3: Die Maschine läuft im Automatikmodus, produziert aber eine etwas schlechtere Oberflächengüte als zuvor. Es werden keine Alarme generiert. Könnte das Servo-Schnittstellenmodul dazu beitragen?

Verschlechterte Oberflächengüte ohne Alarme, bei einer Maschine, die ansonsten normal funktioniert, deutet auf eine subtile Änderung der Servo-Leistung hin.

Ein sich langsam verschlechterndes Servo-Schnittstellenmodul kann kleine Mengen an Rauschen oder Signalverzerrungen in den Feedback-Pfad einführen, was zu geringfügigen Geschwindigkeitsinstabilitäten führt, die sich als Verschlechterung der Oberflächengüte manifestieren, bevor sie eindeutige Positionsalarme auslösen.

Vergleichen Sie die Servo-Diagnosedaten — Achsengeschwindigkeitswelligkeit, Stromaufnahme während des Schneidens — mit historischen Basiswerten.

Eine Verschlechterung dieser Werte zusammen mit Problemen bei der Oberflächengüte unterstützt die Platine als Mitverursacher.

F4: Das A20B-2901-0360 wird vom Hersteller als abgekündigt beschrieben. Ist die langfristige Unterstützung für Maschinen der Serie 15-B noch praktikabel?

Die langfristige Unterstützung für Maschinen der Serie 15-B ist über die Aftermarket-Lieferkette praktikabel.

Getestete Gebrauchtplatinen aus stillgelegten Maschinen, professionell generalüberholte Platinen mit Komponentenaustausch und Funktionsprüfung sowie Reparaturdienste auf Komponentenebene tragen alle zur Versorgung bei.

Die installierte Basis der Serie 15-B ist groß genug, um diese Lieferkette noch viele Jahre lang aufrechtzuerhalten.

Die Planung von Wartungslagerbeständen — das Vorhandensein eines getesteten Ersatzmoduls, bevor die installierte Einheit ausfällt — ist der effektivste Ansatz für die langfristige Unterstützung der Serie 15-B.

F5: Nach dem Austausch des A20B-2901-0360 sollten die Servo-Parameter neu geladen werden?

Servo-Parameter — die Geschwindigkeitsregelkreisverstärkungen, Positionsregelkreisverstärkungen und Feedforward-Parameter für jede Achse — werden im nichtflüchtigen Speicher des Controllers (SRAM oder FROM) gespeichert, nicht auf dem Servo-Schnittstellenmodul selbst.

Der Austausch des Moduls hat keine Auswirkungen auf die gespeicherten Parameter. Es wird jedoch eine vollständige Überprüfung der Servo-Abstimmung nach dem Austausch empfohlen, um zu bestätigen, dass das neue Modul eine gleichwertige Servo-Leistung wie das Original liefert.

Vergleichen Sie das tatsächliche Servo-Verhalten mit den dokumentierten Achsen-Leistungsspezifikationen der Maschine.
