FANUC-MODUL A20B-2901-0340 A20B29010340 A2OB-29O1-O34O

A20B-2901-0340 | FANUC Typ-A-Servoschnittstellen-Steuermodul – Tochterplatine/Typ-A-Busschnittstelle/CNC-Servoantriebssysteme

Was ist die Typ-A-Servoschnittstelle?

In der Servokommunikationsgeschichte von FANUC stellt die Typ-A-Schnittstelle das serielle Servobusprotokoll dar, das bei CNC-Generationen vor FSSB (Fibre Servo Serial Bus) verwendet wird. Während FSSB Glasfasern für eine völlig störsichere Servokommunikation verwendet, verwendet die Typ-A-Schnittstelle dedizierte serielle Kabel zwischen der CNC und den Servoantriebsverstärkern.

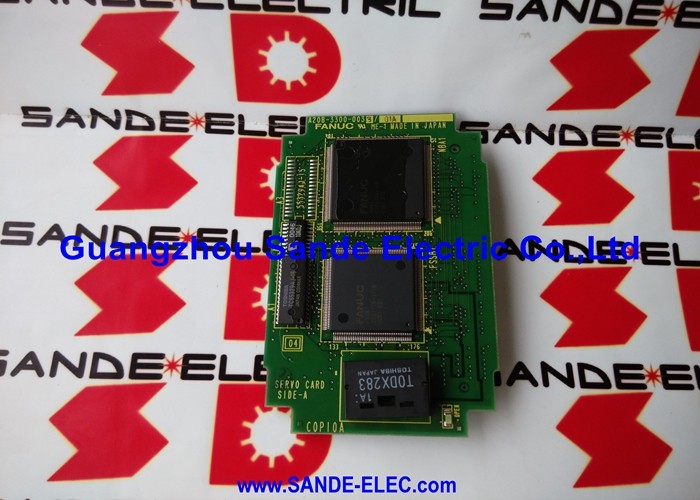

Die A20B-2901-0340 ist die steckbare Tochterplatine, die diese Typ-A-Schnittstelle in der CNC implementiert. Es sitzt auf der Hauptplatine der CNC oder in einem definierten Modulsteckplatz und stellt die physische und logische Typ-A-Busverbindung zwischen dem Servointerpolationsprozessor der CNC und den angeschlossenen Servoantrieben her.

Wichtige Produktinformationen

Tochterplatine – Die Schnittstellenschicht

Die A20B-2901-0340 ist eine Tochterplatine: eine sekundäre Leiterplatte, die in einen speziellen Sockel auf der Hauptplatine oder Hostplatine der CNC gesteckt wird. Es ersetzt nicht die Hauptplatine, sondern fügt ihr eine spezifische Schnittstellenfunktion hinzu.

In der Typ-A-Servoarchitektur:

Die CNC-Hauptplatineführt eine Servointerpolation durch und berechnet die Positionsbefehlsinkremente für jede Achse in jedem Servozyklus.

Die Tochterplatine A20B-2901-0340übersetzt diese Positionsbefehle in den seriellen Datenstrom Typ A und überträgt sie an die Servoantriebe. Gleichzeitig empfängt es die von den Antrieben zurückgegebenen Encoder-Feedback-Daten und leitet sie an die Servoberechnung der Hauptplatine weiter.

Die Servoantriebe vom Typ A(z. B. die Serien A06B-6058 und A06B-6079-H204) empfangen die Befehle und geben Rückmeldungen über dieselben seriellen Kabel vom Typ A zurück.

Wenn der A20B-2901-0340 ausfällt, verliert die CNC die Kommunikation mit den Servoantrieben – Achsen-Servoalarme werden generiert und alle Achsenbewegungen werden gesperrt.

Anwendungsszenarien

Servokommunikationsfehler Typ A:Eine FANUC-CNC generiert Servoalarme für alle Typ-A-Schnittstellenachsen gleichzeitig, ohne dass eine einzelne Achse fehlerhaft ist. Die Servoantriebe und Motoren werden ordnungsgemäß getestet. Als Fehler wird die Tochterplatine A20B-2901-0340 identifiziert. Durch den Austausch wird die Servokommunikation wiederhergestellt.

Geplanter Modultausch:Eine Einrichtung, die ältere FANUC-CNC-Systeme mit Typ-A-Servoschnittstelle wartet, ersetzt den A20B-2901-0340 proaktiv während eines geplanten Wartungszeitraums, bevor es zu einem möglichen altersbedingten Ausfall kommt.

FAQ

F1: Welche CNC-Systeme verwenden das Servomodul A20B-2901-0340 Typ A?

Die Servoschnittstelle vom Typ A wurde in FANUC-CNC-Generationen vor der FSSB-Ära verwendet – einschließlich verschiedener Modellvarianten der Serien 0, 16 und 18 Modell A/B/C und anderen, die mit Servoantrieben vom Typ A ausgestattet waren. Die spezifischen CNC-Modelle, die mit A20B-2901-0340 kompatibel sind, hängen davon ab, in welchen Hauptplatinensteckplatz diese Tochterplatine passt. Bestätigen Sie anhand der Ersatzteilliste der CNC.

F2: Kann der A20B-2901-0340 mit FSSB-Servoantrieben verwendet werden?

Nein. Das serielle Busprotokoll Typ A ist nicht mit FSSB (Fanuc Servo Serial Bus, Glasfaser) kompatibel. Für FSSB-Antriebe ist eine FSSB-Servokarte erforderlich (z. B. die an anderer Stelle in dieser Serie beschriebene A20B-3300-0033). Der A20B-2901-0340 bedient nur Typ-A-Schnittstellenlaufwerke. Durch den Einbau eines Servomoduls vom Typ A in ein System mit FSSB-Antrieben wird keine Servokommunikation hergestellt.

F3: Erfordert der Austausch von A20B-2901-0340 eine Anpassung der Servoparameter?

Servoachsenparameter (Motor-ID, Encodertyp, Verstärkungswerte, Stromgrenzen) werden im Hauptparameterspeicher der CNC gespeichert – nicht auf der Tochterplatine der Servoschnittstelle. Der Austausch von A20B-2901-0340 hat keinen Einfluss auf die gespeicherten Servoparameter. Nach dem Einbau des Ersatzes stellt die CNC die Servokommunikation vom Typ A wieder her und übernimmt die vorhandenen Parameter. Überprüfen Sie die Servobereitschaft und führen Sie vor der vollständigen Produktion Tests bei niedriger Geschwindigkeit durch.

F4: Welche Anforderungen gelten für Typ-A-Schnittstellenkabel für dieses Modul?

Die Servoschnittstelle vom Typ A verwendet dedizierte serielle Kabel – typischerweise von FANUC spezifizierte abgeschirmte Kabel, die vom Ausgangsanschluss des Servomoduls an der CNC zum Servoschnittstelleneingang jedes angeschlossenen Servoverstärkers führen. Kabelführung, Abschirmung und Steckerintegrität wirken sich alle auf die Zuverlässigkeit der Typ-A-Kommunikation aus. Wenn der Verdacht besteht, dass die A20B-2901-0340 fehlerhaft ist, überprüfen Sie im Rahmen der Fehlerdiagnose die Kabel und Anschlüsse vom Typ A, bevor Sie zu dem Schluss kommen, dass die Platine ausgefallen ist.
