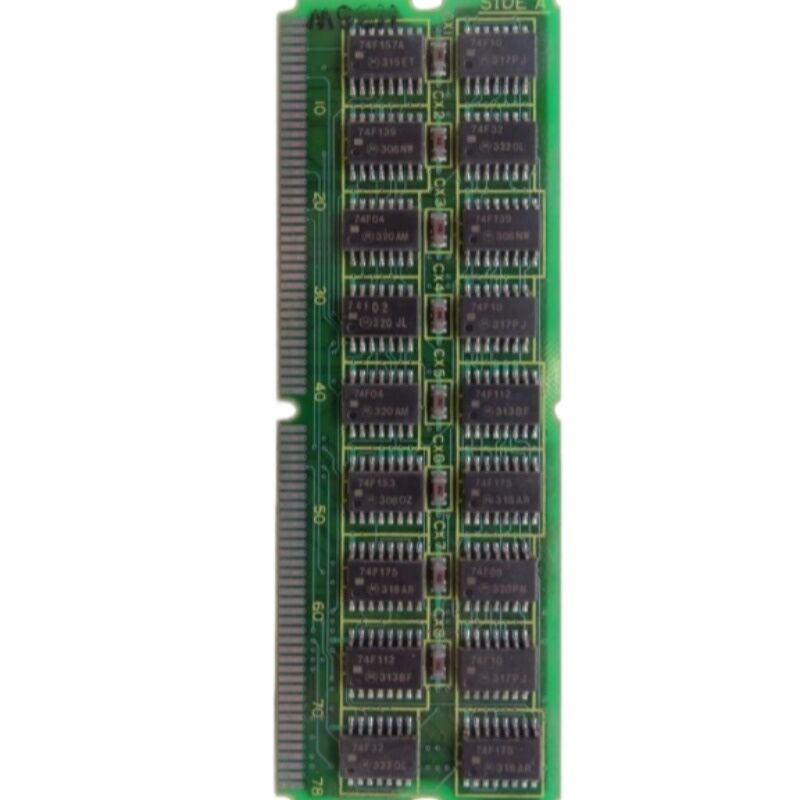

FANUC A20B-2900-0930 GEBRUCHTE MODULE A20B29000930 A2OB-29OO-O93O

FANUC A20B-2900-0930 ∙ CPU Modul 80386SX ∙ Serie 18-A / 21, Japan Ursprung, nicht mehr erhältlich

Teilnummer:Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Bedingungen.

Hersteller:FANUC Corporation (Japan)

Typ der Ware:CPU-Modul (MPU-Board)

Prozessor:Intel 80386SX (i386sx)

Aufstellplattenreihe:Einheitliche Vorschriften

Kompatible Systeme:FANUC-Baureihen 18-A, Baureihen 21 und kompatibel

Status:Von Hersteller abgesetzt

Übersicht

Das A20B-2900-0930 ist das CPU-Modul für FANUC-Serien 18-A-CNC-Systeme und dient entweder als Haupt- oder als Teil-CPU in der Serie 21 und kompatiblen Steuerungen.

Es ist die Platine, die die zentrale Prozessoren-Einheit eine Intel 80386SX zusammen mit der umgebenden Unterstützung Schaltkreise enthält, die den Prozessor innerhalb der CNC-Architektur funktionsfähig macht:Uhrgenerierung, Buspufferung, Speicher-Schnittstellenlogik und die Verbindungen zur Haupt-CPU-Board, in die sie eingesteckt wird.

Bei der modularen Steuerungsarchitektur von FANUC ist die CPU nicht direkt auf die Hauptplatine integriert, sondern befindet sich in einem eigenen Plug-in-Modul.

Dies ermöglicht es, das Prozessormodul selbständig zu ersetzen, wenn es ausfällt.und erlaubte es FANUC, verschiedene Verarbeitungskapazitäten auf derselben Hauptplatte zu bieten, indem verschiedene CPU-Module eingebaut wurden.

Der A20B-2900-0930 trägt den 80386SX ¢ 32-Bit-Prozessor von Intel mit einem 16-Bit-externen Datenbus,als effiziente und kostengünstige Verarbeitungslösung positioniert, als diese Controller hergestellt wurden.

Die CNC-Steuerung kann ohne dieses Modul nicht funktionieren. Sie ist der Verarbeitungskern, aus dem alle anderen Funktionen der Steuerung abgeleitet werden.

Wenn dieses Modul ausfällt, wird der Controller nicht gestartet. Es gibt keine Umgehungsmöglichkeit. Das Modul muss ersetzt und die Software neu geladen werden, bevor die Maschine wieder laufen kann.

Schlüsselmerkmale

Der 80386SX

Der Intel 80386SX war ein prominenter Prozessor im industriellen Embedded Computing in den späten 1980er und 1990er Jahren.

Es bot 32-Bit-interne Verarbeitungskapazität, was bedeutet, dass es mit 32-Bit-Datenwerten intern arbeiten konnte, während ein 16-Bit-Datenbus zur Kommunikation mit externem Speicher und Peripheriegeräten verwendet wurde.Diese Kombination bot starke Rechenleistung bei niedrigeren Systemkosten als der vollständige 32-Bit-Bus 80386DX.

Für CNC-Steuerungsanwendungen ist nicht die Taktgeschwindigkeit allein von Bedeutung, sondern die Fähigkeit des Prozessors, Steuerungsaufgaben auszuführen.Kommunikationsführung, und Anzeigewiedergabe innerhalb der erforderlichen Zeitzyklen.

Die 80386SX bot den Kopfraum, den die Serie 18-A-Steuerung für die Erstellung von Bearbeitungsanwendungen verlangte.

FANUC verwendete diesen Prozessor in mehreren Steuerungsvarianten derselben Generation.und die CPU-Modul-Architektur erlaubte, dass dieselbe Hauptplatine mit verschiedenen Prozessorgeschwindigkeiten oder -typen verwendet werden konnte, indem das CPU-Modul ausgetauscht wurde.

Haupt- und Unter-CPU-Rolle

Der A20B-2900-0930 erfüllt je nach spezifischer Steuerung zwei verschiedene Funktionen.

In kleineren Systemen die Serie 21 Modell B ist ein spezifisches Beispiel dieses Modul fungiert als Haupt-CPU.

Die Serie 21 ist eine kompaktere Steuerungsplattform, bei der dieses CPU-Modul die primäre Verarbeitungslast trägt.

Die gleiche physische Tafel erfüllt diese höhere Verantwortung.

In größeren Systemen Series 18-A kann die Haupt-CPU-Board einen leistungsstärkeren Primärprozessor enthalten, wobei der A20B-2900-0930 als Unter-CPU fungiert.die Unter-CPU bearbeitet spezifische Verarbeitungsaufgaben, die von der Haupt-CPU-Arbeitslast getrennt sind, was die Gesamtleistung des Systems verbessert.

Die Unterscheidung ist für die Ersatzbeschaffung von Bedeutung.

Bestätigen Sie, welche Rolle das Modul in Ihrer spezifischen Maschine spielt.aber die in den FROM geladene Software muss dem spezifischen Steuerungstyp und der Konfiguration entsprechen.

Software nach dem Austausch

Der Austausch eines CPU-Moduls auf einem FANUC-System ist kein einfacher Hardware-Austausch. Die Betriebssoftware der CNC wird im FROM-Speicher (separate Module) auf der Hauptplatine gespeichert.Wenn ein neues CPU-Modul installiert wird, werden die FROM-Inhalte beim Einschalten in den DRAM des CPU-Moduls geladen und das System startet von dort aus.

Wenn der FROM intakt ist und die richtige Softwareversion enthält, sollte das System nach dem Austausch des CPU-Moduls gestartet werden.

Wenn auch der FROM-Inhalt beschädigt wurde, müssen sowohl das CPU-Modul als auch das FROM-Modul behandelt werden, bevor das System ordnungsgemäß funktioniert.

Bestätigen Sie immer die FROM-Integrität im Rahmen des Diagnoseprozesses, wenn ein Ausfall des CPU-Moduls vermutet wird.

Häufig gestellte Fragen

F1: Der Controller der Serie 18-A startet nicht. Die Stromversorgung scheint funktionsfähig zu sein. Ist der A20B-2900-0930 der wahrscheinliche Fehler?

Ein No-Boot-Zustand mit einer funktionierenden Stromversorgung entspricht einem Ausfall des CPU-Moduls, aber auch einer FROM-Korruption oder einem Hauptplattenfehler.

Überprüfen Sie die LED-Zustandsanzeigen auf der Hauptplatine beim Einschalten

Wenn die Sequenz unmittelbar nach dem Einschalten ohne jegliche CPU-bezogene Aktivität stoppt, ist das CPU-Modul ein starker Verdächtiger.

F2: Der Controller startet intermittierend, manchmal startet er normal, manchmal hängt er beim Starten. Was deutet das darauf hin?

Intermittierende Bootfehler sind häufig eher ein Steckverbinderfehler als ein Modulfehler.

Das CPU-Modul wird über Rand- oder Pin-Anschlüsse mit dem Hauptplatin verbunden.

Reinigen Sie die Anschlusskontakte mit einem geeigneten Kontaktreiniger, setzen Sie das Modul fest wieder ein und testen Sie erneut.

Bei anhaltender Intermittierungsstörung kann es sich bei dem Modul selbst um ein thermisches oder Bauteilproblem handeln.

F3: Ein Ersatz A20B-2900-0930 wurde installiert und die Maschine startet, aber sofort Alarm mit einem CPU-Fehler.

Ein CPU-Fehler nach der Installation mit einem neuen Modul zeigt typischerweise auf eine Inkompatibilität der Software an. Die FROM-Softwareversion entspricht nicht der CPU-Modulrevision.oder der FROM-Inhalt für einen anderen Steuerungstyp ist.

Überprüfen Sie, ob die Softwareversion des FROM-Moduls mit dem Ersatz-CPU-Modul kompatibel ist.

Bestätigen Sie die Modulrevision anhand des Etiketts auf der Tafel und vergleichen Sie sie mit der Wartungsdokumentation.

F4: Kann die A20B-2900-0930 aus einem System der Serie 21 in einem System der Serie 18-A verwendet werden?

Ob das Modul austauschbar ist, hängt davon ab, ob die FROM-Software im Zielsystem mit der Modulvariante kompatibel ist (z. B.Hardware-Überarbeitung).

Wenn die Teilnummern genau übereinstimmen, ist die Hardware kompatibel.

Die von FROM geladene Software bestimmt das Funktionsverhalten ∙ sie muss nicht geändert werden, nur weil das Modul physisch von einem anderen Steuerungstyp stammt.

F5: Die Maschine funktionierte bis zu einem Stromüberschuss ordnungsgemäß. Nach dem Überschuss wird sie nicht gestartet. Soll das CPU-Modul zuerst ersetzt werden?

Ein Stromschub kann jede elektronische Komponente des Controllers beschädigen. Das CPU-Modul ist anfällig, aber auch die Stromversorgung, das Hauptbrett und das FROM-Modul.

Anstatt Komponenten zufällig auszutauschen, verwenden Sie die LED-Zustandsanzeiger und alle auf dem Steuerungsbildschirm verfügbaren diagnostischen Informationen.

Wenn das CPU-Modul speziell physische Schäden zeigt, sind es gebrannte Komponenten, geknackte ICs, der Ausgangspunkt.

Ansonsten ist eine systematische Diagnose, die auf den Berichten des Controllers beim Einschalten basiert, zuverlässiger.
