A16B-1010-0240 Fanuc-Mutterplatte A16B10100240 AI6B-IOIO-O24O

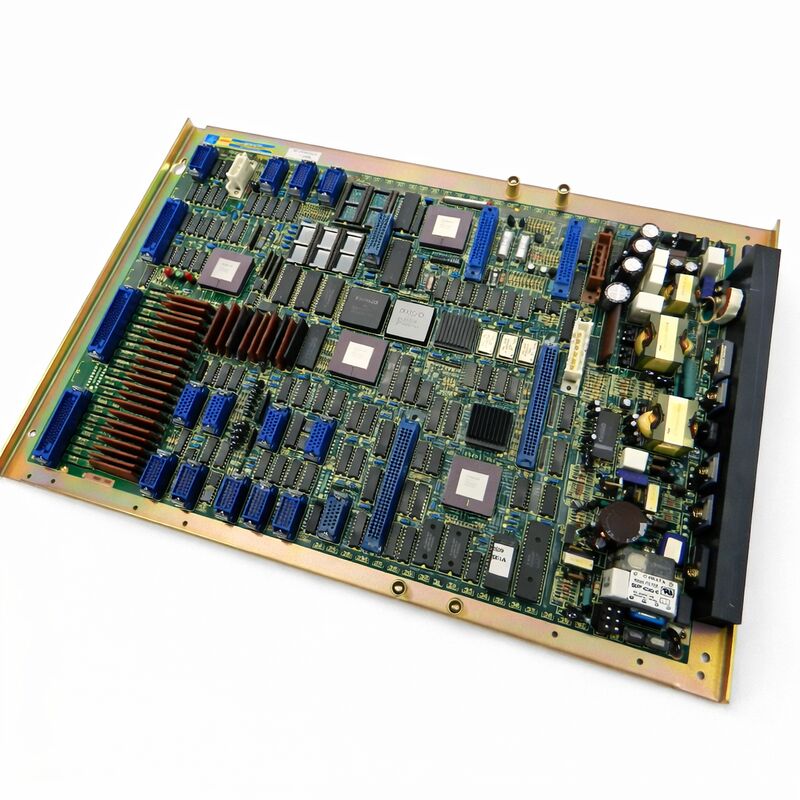

FANUC A16B-1010-0240 F0-Mate Master-PCB System 10 / 11 / 12 und F0-Mate CNC, Ursprung Japan

Teilnummer:A16B-1010-0240

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Haupt-PCB (Haupt-CPU-Board)

Aufstellplattenreihe:A16B-1010

Kompatible Systeme:FANUC-System 10, 11, 12; F0-Mate CNC

Steuerung der Achse:2 Achsen (mit optionaler zusätzlicher Achsenerweiterung)

Übersicht

Die A16B-1010-0240 ist das Haupt-PCB – die Haupt-CPU-Board – für das FANUC F0-Mate CNC-System und die dazugehörigen System 10, 11 und 12-Steuerplattformen.

Es ist die erste Generation des digitalen Masterboards der Mate-Serie: die zentrale Intelligenz eines Kompaktwagen,Selbständige CNC-Einheit für den unteren Markt der Werkzeugmaschinen, wo Kosten und Einfachheit neben zuverlässiger digitaler Leistung zählen.

Die Bezeichnung F0-Mate kennzeichnet das als vollständiges digitales CNC-System.

Im Gegensatz zu den größeren 0-A- und späteren 0-C-Serien-Controllern, die eine modulare Rack-basierte Architektur mit separaten Funktionsplatinen verwendeten,Die F0-Mate konzentrierte die wesentlichen CNC-Funktionen auf eine einzige Master-Board.

Diese Platine enthält die Haupt-CPU, die Servo-Schnittstelle für die zweiachsige digitale Steuerung, den E/A-Bereich für Maschinenverbindungen, eine eingebaute Stromversorgungseinheit,und Unterstützung des in diesen Steuerungen verwendeten PC-Kassetten-Speichersystems anstelle der PMC-L-Leiter-Einheit, die in den größeren Maschinen der 0-Serie verwendet wird.

Die Platine ist mit einem einfachen monochromen Grafikbildschirm ausgestattet, der für die von ihr vorgesehenen Werkzeugmaschinen geeignet ist.

Diese Anwendungen waren typischerweise kleine Dreh- und Kompaktbearbeitungszentren, in denen die Achsenzahl gering war, die Komplexität des Programms moderat war,und die Priorität war eine zuverlässige digitale CNC-Leistung zu einem erschwinglichen PreisDas hat der F0-Mate geschafft.

Es war eine vollständige, funktionelle digitale CNC in einem kompakten Paket.

Viele dieser Systeme sind heute noch in Produktivbetrieb, und zwar auf genau den Maschinen, für die sie entworfen wurden.

Schlüsselmerkmale

Der F0-Mate im Kontext

Die CNC-Plattform der FANUC 0-Serie war eine der kommerziell erfolgreichsten CNC-Produktlinien ihrer Zeit.0-C ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­.

Die Mate-Varianten waren die Antwort von FANUC auf ein wichtiges Marktsegment:Maschinenbauer, die eine echte FANUC digitale CNC benötigten, aber die komplette 0-Serie für ihre kompakten Maschinenentwürfe zu teuer oder zu groß fanden.

Die F0-Mate stellte den Kern der 0-Serie-Erfahrung die Standard-G-Code-Funktionalität in Formfaktor und zu einem Preis, der für kleinere Maschinen geeignet ist.

Die eingebaute Stromversorgung des Boards eliminierte die Notwendigkeit eines separaten PSU-Moduls.

Die Zwei-Achsen-Steuerung war Standard, mit der Option, eine dritte Achse über das 1810-0010 Add-on-Board hinzuzufügen, wenn die Maschine dies erforderte.

Die PC-Kassetten-Speicherung war ein bestimmendes Merkmal dieser Generation.

Dies war die für diese Maschinenklasse damals akzeptierte Speichertechnologie.

Die Rolle des Master-Boards

Jede Funktion der F0-Mate CNC fließt durch dieses Masterboard. Wenn der Maschinenbediener einen Befehl auf der MDI-Tastatur eingibt, verarbeitet es das Masterboard.Wenn die CNC einen Schnittweg interpoliert, berechnet das Masterboard die Achspositionen.

Wenn die PMC-Logik Maschineneingaben liest und Maschinenausgänge steuert, gehen diese E/A-Transaktionen durch den E/A-Bereich auf dieser Platine.

Wenn das Display den Programminhalt oder die Achsenpositionen anzeigt, geschieht die Grafikgenerierung auf dieser Tafel.

Diese Konzentration von Funktionen bedeutet, dass ein ausfallender Masterboard die Maschine vollständig stoppt.

Bei einem Ausfall des Masterboards ist kein Teilbetrieb möglich. Kein anderes Board übernimmt seine Funktionen.

Die Maschine ist still, bis das Brett repariert oder ausgetauscht wird.

Der diagnostische Ansatz für einen F0-Mate mit einem vermuteten Masterboardfehler beginnt mit der Beseitigung einfacherer Ursachen.

Ein Stromversorgungsfehler innerhalb der Platine erzeugt ein dunkles Display und keine Maschinenreaktion, aber dies könnte auch ein externes Stromproblem sein.

Ein CPU-Fehler erzeugt typischerweise einen Alarm beim Einschalten, den der Controller nicht löschen kann.

Ein Servo-Schnittstellenfehler erzeugt Servo-Alarme beim Starten ohne mechanische Ursache.

Das Lesen des Alarmcodes, falls er angezeigt wird, ist der erste diagnostische Schritt.

Reparatur und Wartung älterer Systeme

Die A16B-1010-0240 ist ein älteres Produkt, dessen Originalproduktion von FANUC längst eingestellt wurde.

Die Maschinen, die es benutzen, sind jedoch oft noch produktiv.

Ein gut gepflegtes kleines Drehzentrum mit F0-Mate-Steuerung kann jahrzehntelang zuverlässig betrieben werden.vorausgesetzt, die Elektronik wird gewartet.

Bei der Instandhaltung einer Maschine mit dieser Steuerung ist der Zugang zu Ersatzteilen sicherzustellen.

Die Aftermarket-Lieferkette geprüfte Überschussplatten, professionell reparierte Originalplatten und Austauschdienste von CNC-Service-Spezialisten unterstützt diese Maschinen.

Ein Reparaturdienst auf Bordebene kann häufig einen defekten A16B-1010-0240 zu einem Preis wiederherstellen, der deutlich unter dem Preis eines getesteten Ersatzteils liegt, was die Reparatur zu einer tragfähigen ersten Option macht, wenn die Zeit es zulässt.

Häufig gestellte Fragen

F1: Der F0-Mate-Controller zeigt einen leeren Bildschirm und reagiert auf keine Eingaben. Die Maschine hat keine anderen Alarme. Was ist die wahrscheinliche Ursache?

Ein leerer Bildschirm ohne Antwort des Controllers zeigt typischerweise einen Verlust der internen Stromversorgung der Masterboard oder einen katastrophalen CPU-Fehler an, der verhindert, dass die Startsequenz ausgeführt wird.Zuerst bestätigen, dass die externe Versorgungsspannung an die Steuerung korrekt ist.

Wenn die externe Stromversorgung bestätigt wird, sind die internen Stromversorgungsschaltkreise der Platine wahrscheinlich ausgefallen.

Überprüfen Sie die Platte auf geblasene Sicherungen oder sichtbar beschädigte Komponenten.

F2: Die Maschine läuft, aber das Display zeigt nur teilweise Inhalte an. Einige Bereiche sind korrekt und andere sind verzerrt. Ansonsten funktioniert die CNC normal. Ist dies das Masterboard?

Anzeigefehler bei sonst normaler Maschinenfunktion verweisen auf den Grafikbereich der Masterplatine und nicht auf die CPU- oder Servo-Steuerungsschaltungen.

Die CPU funktioniert (die Maschine läuft), aber die Grafikgenerationsschaltung hat eine defekte Komponente.

Diese Art von Fehler kann häufig auf Bauteilsebene von einem Spezialisten repariert werden, der mit dieser Plattenreihe vertraut ist.

F3: Der F0-Mate zeigt bei jedem Einschalten einen dauerhaften Servo-Alarm auf Achse 1 an, bevor eine Bewegung befohlen wird. Der Servomotor und die Kabel sind gut getestet. Was sollte auf der Master-Board untersucht werden?

Ein anhaltender Servo-Alarm beim Einschalten mit bestätigten guten externen Komponenten zeigt auf den Servo-Schnittstellenkreis auf der Master-Board.

Der LSI-Servo-Schnittstellenkreis der Platine vollendet seine Initialisierung nicht.

Bevor Sie diese Entscheidung treffen, überprüfen Sie, ob der Kabelanschluss an der Achsenoberfläche an der Platine sauber und vollständig angebracht ist.

Wenn der Steckverbinder in Ordnung ist, ist der Servo-Schnittstellenkreislauf der Platine zu prüfen.

F4: Ein Ersatzteil A16B-1010-0240 wurde bezogen. Welche Daten sollten vor der Installation vorbereitet werden?

Die Parameter des F0-Mate-Steuergeräts, die Achsenparameter, E/A-Zuteilungen, Einspeisegrenzen, Maschinenkonstanten, werden auf dem Steuergerät gespeichert.

Bei der Installation einer Ersatzplatte müssen diese Parameter wiederhergestellt werden.

Wenn ein Parameter-Backup vom ursprünglichen Controller (auf Kassettenband, über die RS-232-Schnittstelle oder über eine beliebige verfügbare Backup-Methode) entnommen wurde, wird dieses Backup benötigt.

Vorbereiten Sie die Parameter-Backup, die Teilprogramm-Backup, und bestätigen Sie die korrekte System-Software-Version für diese Maschine, bevor Sie mit dem Board-Austausch beginnen.

F5: Auch das PC-Kassettenlaufwerk des F0-Mates ist ausgefallen. Ist es noch möglich, die Maschine ohne das Kassettenlaufwerk zu betreiben?

Teilprogramme im F0-Mate werden normalerweise von der Kassette geladen oder direkt an der MDI-Tastatur eingegeben.

Wenn das Kassettenlaufwerk versagt hat, können Programme immer noch an der MDI-Tastatur eingegeben werden. Dies ist für kurze Programme praktisch.

Für längere Programme kann eine DNC-Schnittstelle über den RS-232-Serieanschluss eine Option sein, wenn die Software des Controllers und die Konfiguration der Maschine sie unterstützen.

Siehe das F0-Mate-Verbindungshandbuch für die RS-232-DNC-Fähigkeit dieser spezifischen Steuerungsversion.
