A16B-1010-0170 FANUC CNC-Schaltkreisplatte A16B10100170 AI6B-IOIO-OI7O

FANUC A16B-1010-0170

Teilnummer:A16B-1010-0170

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Haupt-PCB/Hauptsteuerung

Bezeichnung:0TE Haupt-PCB

Status:Von Hersteller abgesetzt

Übersicht

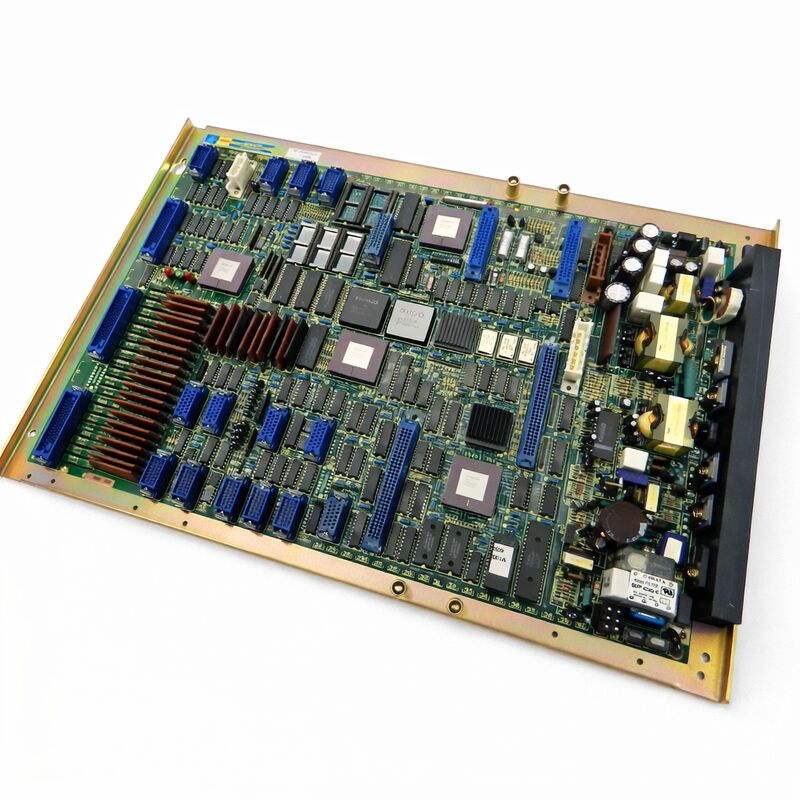

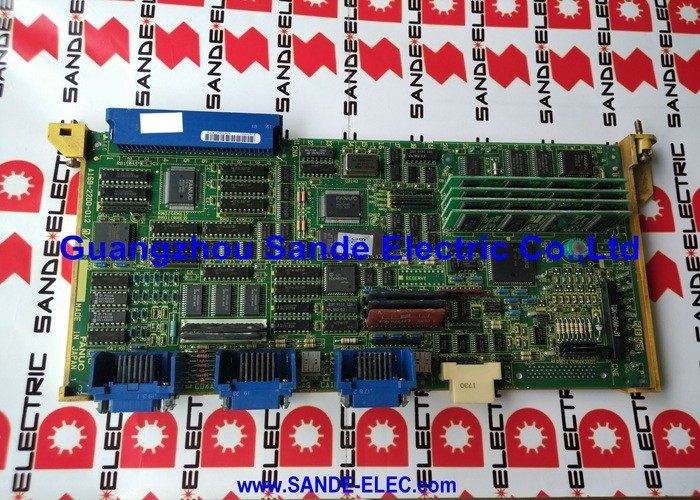

Die A16B-1010-0170 ist die Hauptplatine für das CNC-Steuerungssystem der FANUC-Serie 0TE.

Achsensteuerung, Spindelbefehl, PMC-Ausführung, Bedieneroberfläche und I/O-Management fließen alle durch oder von dieser Platine.Kein anderes Brett in der Steuerung trägt das gleiche Gewicht.

Die A16B-1010-Serie umfasst die Haupt-PCB-Familie für die CNC-Generation der FANUC-Serie 0.Unterschiedliche Suffixnummern kennzeichnen verschiedene Varianten innerhalb der 0-Serie-Familie, die jeweils auf ein bestimmtes Modell abgestimmt sind.

Die -0170 ist die 0TE-Variante. Sie ist nicht austauschbar mit Boards für andere Modelle derselben Generation, selbst solche, die physikalisch ähnlich aussehen.

Diese Platte wird vom Hersteller eingestellt und von FANUC nicht mehr hergestellt.

Die installierte Maschinenbasis mit Steuerungen der Serie 0TE ist die einzige Nachfrage, die für diesen Teil besteht, und diese Nachfrage ist real.EDM-Geräte, und andere Anwendungen, in denen die Serie 0TE weit verbreitet war.

Schlüsselmerkmale

Was das Master-PCB kontrolliert

Die Master-PCB in einem CNC-System der Serie 0 ist der Systemknotenpunkt. Sie enthält die Haupt-CPU, den Servo-LSI für die Achsensteuerung und die Schnittstellenlogik, die mit den anderen Boards im Controller verbunden ist.Jede andere Platine im Schrank kommuniziert über oder zum Master-PCB.

Die Positionsbefehle für die Achse stammen von hier.

Die Servo-Schleife läuft hier, die PMC-Leiter wird hier gesteuert, wenn der Bediener einen Knopf auf dem MDI-Panel drückt, erreicht das Signal das Master-PCB, wenn der M-Code des Geräts zum Kühlmittel ruft, wird das Signal von der M-Leiter zum M-Code geleitet.die Master-PCB verarbeitet sie.

Der Umfang der Rolle dieses Boards erklärt, warum ein Haupt-PCB-Fehler die gesamte Maschine offline bringt, während ein Ausfall in den meisten anderen Boards nur eine bestimmte Funktion betrifft.

Bei Maschinen der Serie 0TE, die typischerweise CNC-Drehmaschinen, Drehzentren und EDM-Drahtanlagen sind, übernimmt das Master-PCB die für diese Maschinentypen geeignete Achsenkonfiguration.

Die 0TE-Variante spiegelt die funktionalen und elektrischen Anforderungen dieser spezifischen Anwendung wider.

Beschaffung eines nicht mehr produzierten Boards

FANUC stellte die A16B-1010-0170 ein, da die Serie 0-Generation durch neuere Steuerungsplattformen abgelöst wurde.

Jede heute verfügbare Einheit ist entweder ein Originalüberschuss (neuer, aber ungenutzt gelagert) oder eine aus dem Feld gearbeitete/reparate Einheit.

Überschüssige Einheiten sind vorzuziehen, wenn sie verfügbar sind.

Sie haben keine Betriebsstunden gesammelt und haben keine Ausfallgeschichte im Feld.vorausgesetzt, dass die Reparaturquelle vor dem Verkauf umfassende Erfahrung mit FANUC-Master-PCB der Baureihe 0 und Prüfplatten hat.

Auf dem Markt für alte FANUC-Boards gibt es Fälschungen.

Das ist nicht theoretisch, denn Platten mit falschen Teilenummern auf Etiketten, falschen Komponentenpopulationen oder einfach fehlgeschlagenen Platten, die als funktionelle Einheiten umgepackt werden, zirkulieren.Beschaffung bei Lieferanten, die den Ursprung und die Testergebnisse bestätigen können.

Einbaubedenken

Der Austausch des Master-PCB in einem 0TE-Controller erfordert eine vollständige Wiederherstellung der Systemdaten. Parameter, gespeicherte Programme und PMC-Daten müssen nach der Installation des Boards aus dem Backup geladen werden.Die Platine selbst wird in der in der Maschinendokumentation festgelegten Position in das Steuerregal eingebaut.

Ein Parametersatz, der mit der Konfiguration der Maschine übereinstimmt, muss geladen werden.

Dazu gehören maschinenspezifische Servo-Verstärkungseinstellungen, Achsfahrgrenzen und PMC-E/Aufgaben.

Die Parameter sind immer vor dem Betrieb von Achsen nach einem Meister-PCB-Austausch anhand der Maschinendokumentation zu überprüfen.

Häufig gestellte Fragen

F1: Der 0TE-Controller der Serie wird eingeschaltet, zeigt aber sofort einen Systemalarm. Könnte der Haupt-PCB ein Fehler haben?

Startwarnsignale von CNC-Systemen der Serie 0 enthalten oft einen zweistelligen Alarmcode.

Codes in der 900er-Serie zeigen typischerweise Hardwarefehler an, die die Master-PCB oder ihre eng verbundenen Schaltungen betreffen.

Der Alarmcode beschränkt die Diagnose erheblich, bevor ein Haupt-PCB-Fehler angenommen wird.

F2: Kann der A16B-1010-0170 auf Bauteilsebene repariert werden?

Die Reparatur auf Bauteilsebene ist für erfahrene Techniker mit Zugang zu FANUC-Schemata der Baureihe 0 und geeignetem Prüfgerät möglich.

Zu den häufigsten Ausfallmodi gehören Akku-Schaltkreislaufstörungen, Kondensatorzerstörungen und Servo-LSI-Schäden durch Leistungstransitanten.

Eigentümliche FANUC-LSI-Geräte auf dieser Platine können nicht unabhängig hergestellt werden. Wenn der Servo-LSI ausfällt, ist der Austausch der Platine der einzige praktikable Weg.

F3: Die Parameter wurden nicht gesichert, bevor das Master-PCB ausfiel. Können sie wiederhergestellt werden?

Nicht direkt von einem gescheiterten Board in den meisten Fällen.Wenn die Platine einen teilweisen Fehler hat Ein völlig totes Brett bringt nichts.

Besteht keine Sicherung, müssen die Parameter manuell aus der Maschinendokumentation oder aus den Aufzeichnungen des Maschinenherstellers wieder eingegeben werden.

F4: Ist es notwendig, bei der Ersetzung des A16B-1010-0170 mit der Revisionsstufe des Vorstands übereinzustimmen?

Die Revisionsstufen innerhalb derselben Bauteilnummer weisen typischerweise auf Änderungen des PCB-Layouts hin, die die Funktion nicht beeinflussen.

In den meisten Fällen ist jede Revision des A16B-1010-0170 ein gültiger Ersatz für einen anderen.

Bei Maschinen mit sehr spezifischen Softwareversionen oder Modifikationsverläufen muss jedoch vor der Installation die Kompatibilität mit der Servicedokumentation bestätigt werden.

F5: Die Maschine ist seit mehreren Jahren in leeres Betrieb. Der Controller geht an, läuft aber nicht. Ist das ein Hauptproblem mit dem PCB?

Längere Leerlaufzeiten führen dazu, dass die batteriegestützten SRAM-Daten verloren gehen, wenn die Backupbatterie nicht gewartet wurde.

Eine Maschine, die nach langer Lagerung nicht mehr laufen kann, hat häufig ihren Parametersatz verloren, nicht eine fehlgeschlagene Hauptplatte.

Wenn die Batterie leer ist und die Parameter nicht mehr vorhanden sind, stellen Sie aus der Sicherung wieder her oder geben Sie manuell wieder ein.

Wenn die Parameter vorhanden und gültig sind, aber die Maschine trotzdem nicht läuft, wird die Hardware diagnostiziert.
