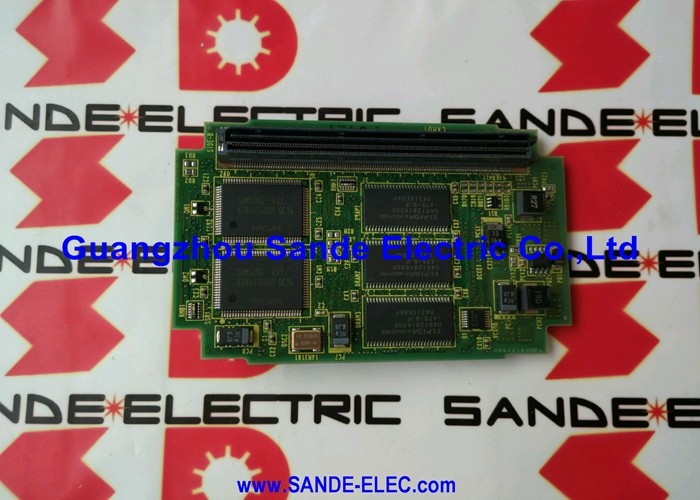

FANUC ROBOTICS PCB DAUGHTER BOARD A20B-2900-0480 A20B29000480 A2OB-29OO-O48O Die Ergebnisse der Studie zeigen, dass es sich bei der Herstellung von

FANUC A20B-2900-0480 | 2 MB vom Flash-ROM-Modul – Serie 16/18 CNC/SMD-Plug-In/nichtflüchtig

2 MB nichtflüchtiger Speicher – alles, was die CNC zum Booten benötigt

Das A20B-2900-0480 ist das 2 MB FROM-Modul (Flash Read-Only Memory) für FANUC-CNC-Steuerungen der Serien 16 und 18. Flash ROM ist die nichtflüchtige Speicherschicht in der CNC-Architektur von FANUC – es speichert Daten, die einen vollständigen Stromausfall ohne Batteriesicherung überstehen müssen. Hier werden Systemsoftware, CNC-Optionsdaten, PMC-Kontaktplanlogik, Servosteuerungsparameter und maschinenspezifische Konfigurationen gespeichert. Das batteriegepufferte SRAM (auf einem separaten Modul) speichert die Arbeitsdaten – Programme, Werkzeugversätze, aktive Einstellungen – während FROM das System selbst speichert.

Beim Einschalten liest die CNC das FROM-Modul und lädt seinen Inhalt in den Arbeits-RAM, wo die Ausführung erfolgt. Das FROM-Modul selbst ist während des Betriebs schreibgeschützt – sein Inhalt ändert sich während des normalen Maschinenbetriebs nicht. Sie ändern sich nur, wenn absichtlich ein FROM-Schreibvorgang ausgeführt wird: Aktualisieren der Systemsoftware, Laden eines neuen PMC-Kontaktplans oder Durchführen einer Maschinenparameteraktualisierung, die in FROM schreibt.

Das SMD-Format bedeutet, dass das Modul direkt in einen Sockel auf der Haupt-CPU-Platine eingesteckt wird, ohne dass Kabel oder Anschlüsse über den Sockelkontakt hinausgehen. Wenn das Modul entfernt wird, fehlen die FROM-Daten der CNC – ohne diese kann die Steuerung den Startvorgang nicht abschließen.

Wichtige Spezifikationen

A20B-2900-0480 im Vergleich zu anderen FROM-Modulen – Die Kapazität bestimmt die Kompatibilität

Die FROM-Kapazität ist auf die installierte CNC-Software und die installierten Optionen abgestimmt. Die Installation eines FROM-Moduls mit geringerer Kapazität als erforderlich führt dazu, dass das Laden der Systemsoftware fehlschlägt – das Modul kann nicht das vollständige Software-Image speichern. Die Installation eines Moduls mit größerer Kapazität, bei dem ein kleineres Modul angegeben wurde, ist normalerweise kompatibel, sollte jedoch vor dem Austausch anhand der CNC-Hardwaredokumentation bestätigt werden.

Nach dem Austausch – FROM-Daten müssen neu geladen werden

Durch den Austausch des A20B-2900-0480 wird ein leeres oder leeres Flash-ROM installiert. Die CNC kann nicht mit einem leeren FROM starten. Alle FROM-Daten – Systemsoftware (CNC- und Servo-Firmware), PMC-Kontaktplanprogramm und FROM-residente Parameter – müssen aus dem Backup neu geladen werden, bevor die Maschine betrieben werden kann.

Der Neuladevorgang nutzt die FROM-Schreibfunktion des Bootbildschirms von FANUC oder den CNC-E/A-Kanal, um FROM-Bilddateien von einem Sicherungsmedium zu übertragen. Vor dem Entfernen ist eine vollständige, aktuelle FROM-Sicherung zwingend erforderlich. Ohne Backup müssen FROM-Inhalte von FANUC oder dem Maschinenbauer bezogen werden, was die Ausfallzeit deutlich verlängert.

FAQ

F1: Was passiert, wenn das FROM-Modul A20B-2900-0480 ausfällt?

Wenn das FROM-Modul ausfällt, kann die CNC ihre Einschaltsequenz nicht abschließen – die Systemsoftware fehlt. Das Steuerelement zeigt beim Booten entweder einen FROM-Fehler an oder startet überhaupt nicht. In einigen Fehlermodi scheint das FROM zu laden, enthält jedoch beschädigte Daten, was zu unvorhersehbarem CNC-Verhalten oder zeitweiligen Alarmen erst nach dem vollständigen Start führt.

F2: Kann das FROM-Modul ohne Datenverlust ausgetauscht werden?

Das FROM-Modul ist nichtflüchtig – es verliert keine Daten, wenn es entfernt wird. Ein neues (leeres) Ersatzmodul enthält jedoch keine CNC-Daten. Die FROM-Daten des Originalmoduls müssen vor dem Entfernen gesichert und dann auf das Ersatzmodul neu geladen werden. Wenn das Originalmodul nicht lesbar ist (was häufig der Grund für einen Austausch ist), muss die Sicherung von einer zuvor gespeicherten Kopie stammen.

F3: Ist A20B-2900-0480 mit CNC der Serie 16-C oder Serie 0 kompatibel?

Nein. Die A20B-2900-0480 ist für die Serien 16 A/B und 18 A/B (16-M, 16-T, 18-M, 18-T) bestätigt. Serie 16-C, Serie 0 und andere FANUC-Generationen verwenden unterschiedliche FROM-Modulformate und sind nicht mit dem A20B-2900-0480 kompatibel. Bestätigen Sie vor der Bestellung die spezifische Serie anhand der CNC-Hardwaredokumentation.

F4: Die CNC zeigt beim Booten einen Systemalarm an, der auf eine FROM-Beschädigung hinweist. Ist ein Austausch immer erforderlich?

Nicht unbedingt. Einige FROM-Beschädigungszustände – insbesondere aufgrund unvollständiger Software-Schreibvorgänge – ermöglichen das Neuschreiben des FROM-Moduls über die FROM-Schreibfunktion des Startbildschirms ohne physischen Ersatz. Wenn das FROM-Modul physisch lesbar ist und auf den Startbildschirm der CNC im FROM-Schreibmodus zugegriffen werden kann, sollte vor dem Austausch des Moduls ein FROM-Neuladen versucht werden. Ein physischer Modulfehler (wirklich nicht lesbares FROM) erfordert einen Austausch.

F5: Woher stammt der A20B-2900-0480 nach der Einstellung?

Über den Ersatzteilmarkt für Speichermodule der FANUC-Serie 16/18 – FANUC-CNC-Teilehändler, Reparaturspezialisten und geprüfte Überschussquellen. Der A20B-2900-0480 erscheint häufig auf dem Markt als bewährtes Verschleißteil der Serie 16/18. Bestätigen Sie vor der Bestellung die Kapazität von 2 MB und die Kompatibilität mit der Serie 16/18. Das Revisionssuffix /02A identifiziert eine bestimmte Hardware-Revision – sowohl die Basis- als auch die Revisionsvariante erfüllen dieselbe Funktion.
